Как работает трубчатая печь? Руководство по контролируемой высокотемпературной обработке

По своей сути, трубчатая печь — это высокотемпературное нагревательное устройство, определяемое своей цилиндрической камерой. Она работает путем создания строго контролируемой тепловой среды внутри этой трубки. Наиболее распространенный метод включает внешние резистивные нагревательные элементы, которые окружают трубку, преобразуя электричество в лучистое тепло, которое равномерно нагревает образец, помещенный внутрь.

Трубчатая печь — это не единый тип технологии, а скорее универсальный форм-фактор. Понимание того, что ее «работа» полностью зависит от используемого метода нагрева — чаще всего резистивного нагрева — является ключом к выбору правильного инструмента для конкретной задачи по обработке материалов.

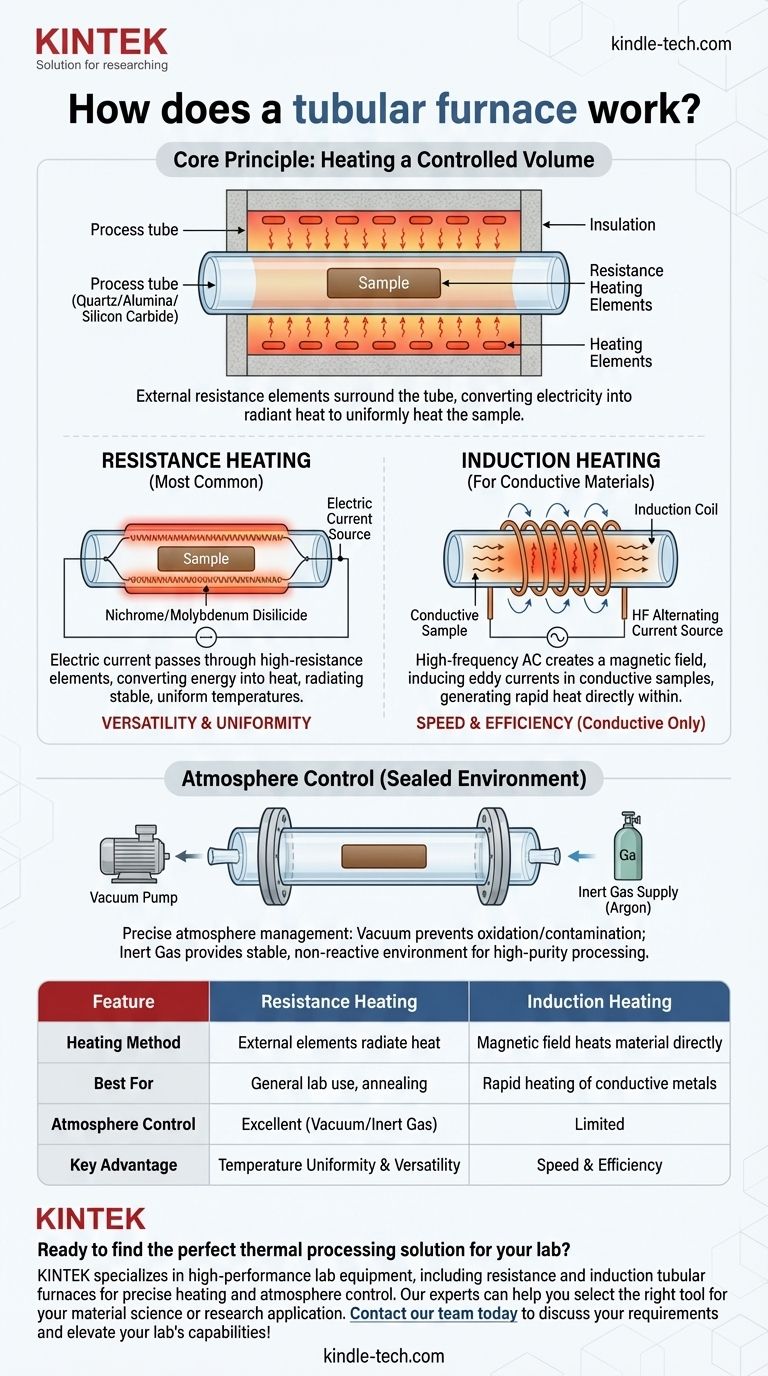

Основной принцип: нагрев контролируемого объема

Чтобы понять, как работает трубчатая печь, лучше всего разбить ее на два основных компонента: саму трубку и систему нагрева, которая ее окружает.

Определяющая особенность: Трубка

Центральным элементом является технологическая трубка, полый цилиндр, обычно изготавливаемый из таких материалов, как кварц, оксид алюминия или карбид кремния, чтобы выдерживать экстремальные температуры. Эта трубка служит камерой, в которой находится материал или образец, подлежащий нагреву. Ее закрытая цилиндрическая форма идеально подходит для создания равномерной температурной зоны и для контроля внутренней атмосферы.

Механизм нагрева: Создание тепловой среды

Компонент «печь» состоит из нагревательных элементов и изоляции. Эти элементы окружают технологическую трубку, не касаясь ее напрямую. При активации они генерируют интенсивное тепло, которое излучается внутрь, нагревая стенки трубки и, в свою очередь, образец внутри.

Распространенные методы нагрева в трубчатых печах

Хотя трубчатая форма постоянна, метод, используемый для генерации тепла, может значительно варьироваться, что определяет возможности и области применения печи.

Резистивный нагрев (наиболее распространенный метод)

Этот метод работает по принципу сопротивления, аналогично муфельной печи или электрической плите. Электрический ток пропускается через нагревательные элементы с высоким сопротивлением (часто изготовленные из таких материалов, как нихром или дисилицид молибдена). Эти элементы активно сопротивляются потоку электричества, преобразуя электрическую энергию непосредственно в тепло. Это тепло излучается через изоляцию к технологической трубке, обеспечивая стабильные и очень равномерные температуры.

Индукционный нагрев (для проводящих материалов)

Менее распространенной, но мощной альтернативой является индукционный нагрев. В этой конструкции медная катушка наматывается вокруг технологической трубки. Через эту катушку пропускается высокочастотный переменный ток, создавая мощное, колеблющееся магнитное поле. Это поле индуцирует электрические «вихревые токи» непосредственно в проводящем образце внутри трубки. Собственное сопротивление материала этим внутренним токам генерирует быстрый, интенсивный нагрев изнутри наружу.

Роль контроля атмосферы

Герметичность технологической трубки является критическим преимуществом. Установив фланцы на концах, можно точно управлять внутренней средой. Вакуумная печь работает путем откачки воздуха для создания среды низкого давления, что предотвращает окисление и загрязнение чувствительных материалов. В качестве альтернативы, инертный газ, такой как аргон, может пропускаться через трубку для обеспечения стабильной, нереактивной атмосферы для обработки.

Понимание компромиссов

Каждый принцип работы имеет свои преимущества и недостатки, которые делают его подходящим для различных задач.

Резистивные печи: Универсальность против скорости

Основное преимущество резистивного нагрева — его универсальность и равномерность температуры, что делает его стандартом для лабораторных исследований, отжига и общего нагрева. Однако он может быть медленнее нагреваться и остывать по сравнению с другими методами.

Индукционные печи: Скорость против ограничения материала

Индукционный нагрев предлагает беспрецедентную скорость, поскольку он нагревает материал напрямую и почти мгновенно. Его главный недостаток заключается в том, что он работает только с электропроводящими материалами, что ограничивает его применение.

Контроль атмосферы: Чистота против сложности

Работа в вакууме или контролируемой атмосфере обеспечивает высокочистую обработку реактивных материалов. Эта возможность достигается за счет повышенной сложности и стоимости, требуя вакуумных насосов, уплотнений и систем газоснабжения.

Правильный выбор для вашей цели

Выбор правильной трубчатой печи полностью зависит от обрабатываемого материала и желаемого результата.

• Если ваша основная цель — общее лабораторное нагревание или отжиг: Стандартная трубчатая печь с резистивным нагревом обеспечивает наилучший баланс контроля температуры, равномерности и экономической эффективности.
• Если ваша основная цель — быстрое плавление или нагрев проводящих металлов: Система с индукционным нагревом предлагает превосходную скорость и эффективность для совместимых материалов.
• Если ваша основная цель — обработка чувствительных к воздуху или реактивных материалов: Отдайте предпочтение печной системе с надежными возможностями вакуума и инертного газа для обеспечения чистоты образца.

Понимание этих основных принципов позволяет вам выбрать не просто печь, а точный инструмент термической обработки, который требуется для вашей работы.

Сводная таблица:

Характеристика	Резистивный нагрев	Индукционный нагрев
Метод нагрева	Внешние элементы излучают тепло	Магнитное поле нагревает материал напрямую
Лучше всего подходит для	Общее лабораторное использование, отжиг	Быстрый нагрев проводящих металлов
Контроль атмосферы	Отлично (вакуум/инертный газ)	Ограничено
Ключевое преимущество	Равномерность температуры и универсальность	Скорость и эффективность
