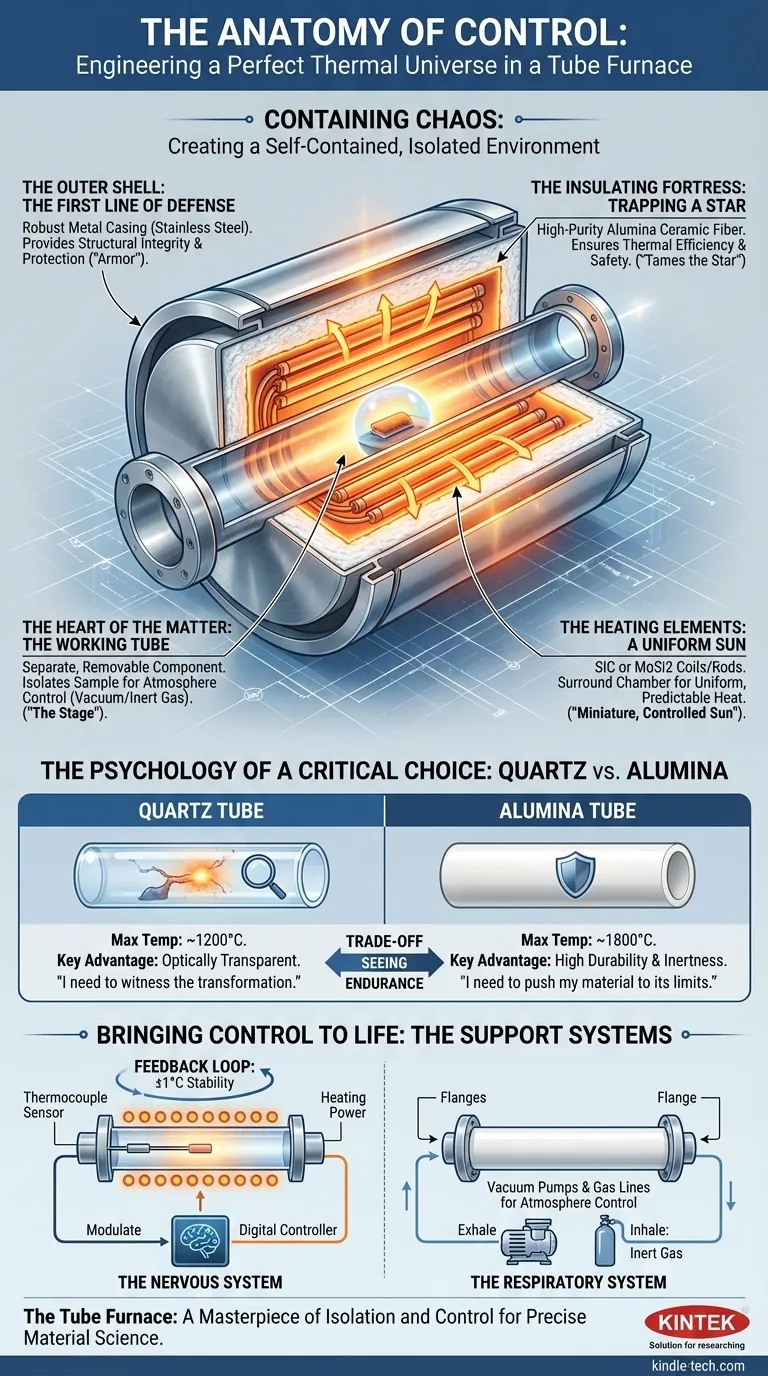

Анатомия Контроля: Инженерия Идеальной Тепловой Вселенной В Трубчатой Печи

Дилемма ученого: Сдерживая хаос

Каждый высокотемпературный эксперимент — это битва против хаоса. Вселенная стремится к беспорядку, но цель материаловедения, синтеза или отжига — навязать идеальный, предсказуемый порядок в малом масштабе.

Для этого вам нужно создать крошечную, самодостаточную вселенную — такую, где температура является единственной переменной, которую вы позволяете изменять. Все остальное — атмосфера, давление, загрязнители — должно быть удержано.

Это фундаментальная проблема, которую призвана решить трубчатая печь. Это не просто печь; это архитектура изоляции.

Архитектура изоляции: Посломный разбор

Снаружи трубчатая печь выглядит как простой ящик. Но ее истинный гений заключается в серии концентрических слоев, каждый из которых предназначен для систематического ограждения внутренней среды от внешнего мира.

H3: Внешняя оболочка: Первая линия обороны

Самый внешний слой — это прочный металлический корпус, обычно из нержавеющей стали. Его задача проста, но критична: обеспечить структурную целостность и защитить хрупкие внутренние компоненты от ударов, разливов и коррозионной природы лабораторной среды.

Это броня. Она не участвует в нагреве, но без нее вся система была бы скомпрометирована.

H3: Изолирующая крепость: Удержание звезды

Внутри корпуса находится толстая стена из высокочистого керамического волокна из оксида алюминия. Это не просто изоляция; это тепловая крепость.

Его назначение двояко. Во-первых, он обеспечивает поразительную эффективность, предотвращая утечку огромной энергии, генерируемой внутри, в лабораторию. Это снижает эксплуатационные расходы и повышает скорость нагрева.

Во-вторых, это вопрос безопасности. Хотя ядро может светиться при 1700°C, внешняя оболочка остается достаточно прохладной, чтобы ее можно было трогать. Изоляция укрощает звезду, горящую в центре.

H3: Нагревательные элементы: Равномерное солнце

Внутри этой крепости расположены сами нагревательные элементы — часто спирали или стержни из карбида кремния (SiC) или дисилицида молибдена (MoSi2).

Их конструкция не случайна. Они расположены так, чтобы полностью окружать центральную камеру, обеспечивая равномерное подведение тепла со всех сторон. Это позволяет избежать "горячих точек" и гарантирует, что образец, помещенный в центр, испытывает постоянную, предсказуемую тепловую среду. Это миниатюрное, идеально контролируемое солнце печи.

Суть дела: Рабочая трубка

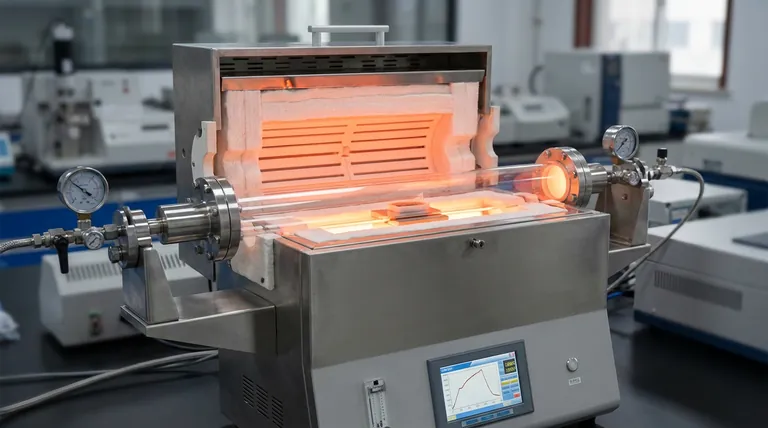

В самом центре этой слоистой системы находится рабочая трубка. Это сцена, на которой происходит настоящее научное действо.

Важно отметить, что трубка является отдельным, съемным компонентом. Она вставляется в центр нагревательной камеры, изолируя образец от прямого контакта с нагревательными элементами и изоляцией. Это блестящее разделение позволяет исследователю контролировать атмосферу. Запечатав концы трубки, можно создать вакуум или ввести идеально чистый инертный газ, такой как аргон.

Образец не просто нагревается; он нагревается в точно заданной вами среде.

Психология критического выбора: Кварц против Оксида Алюминия

Материал этой центральной трубки, возможно, является самым важным решением, которое принимает исследователь. Он представляет собой фундаментальный компромисс между двумя различными научными приоритетами: необходимостью видеть и необходимостью выдерживать.

Материал трубки	Максимальная температура (типичная)	Ключевое преимущество	Психологический выбор
Кварц	~1200°C	Оптически прозрачный	"Мне нужно наблюдать за трансформацией по мере ее протекания."
Оксид Алюминия	~1800°C	Высокая термическая стойкость и инертность	"Мне нужно довести мой материал до абсолютных пределов."

H3: Аргумент в пользу наблюдения: Кварц

Кварцевая трубка — это окно в реакцию. Она позволяет визуально контролировать плавление, изменение цвета или спекание в реальном времени. Это бесценно для разработки процессов и для материалов, которые претерпевают видимые трансформации. Выбор кварца — это выбор прямого, эмпирического наблюдения.

H3: Аргумент в пользу выносливости: Оксид Алюминия

Трубка из керамики на основе оксида алюминия непрозрачна. Она скрывает процесс от глаз. Взамен она обеспечивает доступ к гораздо более высоким температурам и превосходную химическую стойкость. Выбор оксида алюминия — это акт веры в ваши приборы и ваш процесс — вера в то, что данные с вашего контроллера и термопары достаточны, чтобы привести вас к желаемому результату в экстремальных условиях.

Воплощение контроля в жизнь: Вспомогательные системы

Корпус печи — шедевр пассивного дизайна, но для функционирования ему нужен активный мозг и легкие.

Нервная система: Термопара действует как нервное окончание, постоянно ощущая температуру на поверхности трубки. Она передает эти данные цифровому контроллеру — мозгу — который регулирует мощность, подаваемую на нагревательные элементы. Этот постоянный цикл обратной связи позволяет достичь стабильности температуры ±1°C.
Дыхательная система: Фланцы и фитинги на концах трубки соединяются с вакуумными насосами и газовыми линиями. Это дыхательные пути системы, позволяющие ей "выдыхать" атмосферный воздух и "вдыхать" точно контролируемую газовую смесь.

В конечном итоге, физическая структура трубчатой печи является свидетельством одержимости инженера контролем. Каждый слой, каждый материал и каждый компонент выбирается для создания стабильной, предсказуемой и изолированной среды, позволяющей исследователям выполнять свою работу с высокой точностью. Выбор правильной комбинации этих компонентов имеет решающее значение для успеха.
