Контроль допустимой толщины пленки при нанесении покрытия методом магнетронного распыления

Важность толщины пленки

Оптические свойства

Толщина слоя пленки играет ключевую роль в определении оптических характеристик материалов, особенно в приложениях, связанных с фотонными устройствами и оптическими фильтрами. Это связано с тем, что толщина пленки напрямую влияет на три ключевых оптических свойства: отражение, пропускание и поглощение.

• Отражение: Более толстые пленки, как правило, отражают больше света, что может быть выгодно в приложениях, требующих высокой отражательной способности, таких как зеркала. И наоборот, более тонкие пленки уменьшают отражение, что делает их подходящими для антибликовых покрытий.
• Пропускание: Пропускание света через пленку находится в обратной зависимости от ее толщины. Более толстые пленки могут блокировать больше света, в то время как тонкие пленки позволяют пропускать больше света, что очень важно для прозрачных покрытий и оптических линз.
• Поглощение: Поглощение света пленкой также зависит от толщины. Более толстые пленки могут поглощать больше света, что полезно в таких приложениях, как солнечные батареи, где поглощение света необходимо для преобразования энергии.

Эти оптические свойства не просто теоретические, они имеют практическое значение для дизайна и функциональности различных устройств. Например, в фотонных устройствах для достижения желаемого оптического отклика необходим точный контроль толщины пленки, обеспечивающий оптимальную работу устройств при различных условиях освещения. Аналогичным образом, в оптических фильтрах толщина пленки определяет длину волны света, который может пройти через нее, что делает ее критически важным фактором в самых разных областях применения - от объективов фотокамер до научных приборов.

Поэтому точное соблюдение допустимой толщины пленки имеет решающее значение для поддержания требуемых оптических характеристик, которые необходимы для надежности и эффективности фотонных устройств и оптических фильтров.

Электрические свойства

В полупроводниковых устройствах толщина слоя пленки играет ключевую роль в определении как проводимости, так и изоляционных свойств. При уменьшении толщины пленки возрастает риск возникновения тока утечки, что может негативно сказаться на производительности и надежности устройства. Ультратонкие пленки, хотя и обладают определенными преимуществами, такими как повышенная гибкость и меньший расход материала, создают значительные трудности в обеспечении надлежащей изоляции.

Взаимосвязь между толщиной пленки и электрическими свойствами можно представить следующим образом:

• Увеличение проводимости при использовании более толстых пленок: Более толстые пленки обычно обладают более высокой проводимостью из-за увеличения количества проводящих путей внутри материала.
• Уменьшение тока утечки при использовании более толстых пленок: Напротив, более толстые пленки обеспечивают лучшую изоляцию, снижая вероятность возникновения токов утечки, которые могут привести к короткому замыканию или отказу устройства.
• Проблемы, возникающие при использовании сверхтонких пленок: Ультратонкие пленки, особенно толщиной менее 10 нанометров, подвержены риску увеличения токов утечки. Это происходит потому, что изоляционный слой становится настолько тонким, что уже не может эффективно блокировать поток электрических зарядов.

Чтобы смягчить эти проблемы, производители часто используют передовые методы контроля и управления, такие как мониторинг в реальном времени с помощью оптической интерферометрии и рентгеновской рефлектометрии. Эти методы позволяют гарантировать, что толщина пленки остается в пределах критических допусков, необходимых для оптимальных электрических характеристик.

Таким образом, несмотря на то, что тонкие пленки обладают определенными преимуществами, их влияние на электрические свойства требует тщательного контроля и мониторинга для предотвращения негативного влияния на производительность полупроводниковых устройств.

Механические свойства

Толщина пленки играет ключевую роль в определении механических свойств покрытий, таких как прочность, вязкость и износостойкость. Эти свойства очень важны для повышения прочности и долговечности материалов с покрытием. Например, более толстая пленка может обеспечить лучшую стойкость к отслаиванию, что делает покрытие менее склонным к расслаиванию или отслаиванию под действием механических нагрузок.

В практических приложениях механические свойства пленки часто коррелируют с ее толщиной. Более толстая пленка обычно обладает более высокой прочностью на растяжение и лучшей устойчивостью к абразивному износу, что очень важно для применений, где покрытие подвергается многократному механическому взаимодействию. Это особенно важно в таких отраслях, как автомобильная и аэрокосмическая, где покрытия должны выдерживать жесткие условия окружающей среды и механические нагрузки.

Кроме того, толщина пленки может влиять на ее гибкость и ударопрочность. Более тонкие пленки, как правило, более гибкие, что может быть выгодно в приложениях, требующих изгиба или сгибания, например, в гибкой электронике. Однако такая гибкость может достигаться за счет снижения ударопрочности. И наоборот, более толстые пленки обладают повышенной ударопрочностью, но могут быть менее гибкими, что делает их подходящими для применения в тех областях, где жесткость более важна, чем гибкость.

Таким образом, механические свойства покрытий тесно связаны с толщиной пленки, и оптимизация этого параметра может значительно повысить производительность и долговечность материалов с покрытием в различных промышленных областях.

Факторы, влияющие на толщину пленки

Характер исходного материала

Характеристики исходного материала играют ключевую роль в определении скорости осаждения при нанесении покрытий магнетронным распылением. Ключевые свойства, такие какплотность,температура плавленияивязкость существенно влияют на скорость испарения, которая, в свою очередь, влияет на толщину пленки.

• Плотность: Материалы с более высокой плотностью обычно требуют больше энергии для испарения, что влияет на скорость выброса частиц из мишени.
• Температура плавления: Материалы с более высокой температурой плавления сложнее испарять, что требует более высокой мощности напыления или более длительного времени обработки.
• Вязкость: Вязкость материала влияет на его текучесть и распыление в процессе напыления, что сказывается на однородности и консистенции осажденной пленки.

Эти свойства в совокупности определяют эффективность процесса напыления, непосредственно влияя на конечную толщину пленки и ее однородность.

Параметры напыления

Параметры напыления играют ключевую роль в определении скорости осаждения и толщины пленки, которые имеют решающее значение для достижения желаемых свойств осажденных тонких пленок. Эти параметры включаютмощность напыления,давление воздуха,поток аргона,ток напыления,напряжение напыленияивакуумное давление в камере для образцов. Каждая из этих переменных напрямую влияет на процесс напыления и качество покрытия.

Например,мощность напыления инапряжение напыления прямо пропорциональны энергии, подводимой к материалу мишени, тем самым влияя на скорость удаления материала из мишени и его осаждения на подложку. Более высокие мощность и напряжение обычно приводят к более высокой скорости осаждения, но могут также привести к увеличению теплового напряжения на подложке.

Давление воздуха ипоток аргона имеют решающее значение для поддержания плазменной среды, необходимой для напыления. Правильный баланс этих параметров гарантирует, что ионы будут обладать достаточной энергией для смещения атомов мишени, не вызывая излишнего повреждения подложки или покрытия.

Более того, расстояниерасстояние между мишенью и подложкой играет важную роль в определении угла и эффективности осаждения. Это расстояние влияет на распределение напыляемого материала, влияя на однородность и толщину осажденной пленки.

Учитывая сложность этих параметров, предсказать точную скорость осаждения с помощью одних лишь теоретических расчетов зачастую сложно. Вместо этого необходимо проводить практические измерения с помощьюмониторы толщины для обеспечения точного контроля толщины пленки. Эти мониторы предоставляют данные в режиме реального времени, что позволяет немедленно вносить коррективы для поддержания желаемых свойств пленки.

Таким образом, оптимизация параметров напыления очень важна для получения высококачественных тонких пленок. Тщательно сбалансировав такие факторы, как мощность, давление и расход газа, а также используя передовые методы мониторинга, можно с высокой точностью контролировать толщину пленки, удовлетворяя жестким требованиям различных приложений.

Расстояние между мишенью и подложкой

Расстояние между мишенью и подложкой является критическим фактором в магнетронном распылении, существенно влияющим как на угол осаждения, так и на эффективность. Это расстояние напрямую влияет на толщину пленки, что, в свою очередь, сказывается на общем качестве и эффективности покрытия. Если мишень и подложка расположены слишком близко, угол осаждения становится более острым, что приводит к неоднородности покрытия и возможным отклонениям по толщине. И наоборот, если расстояние между ними слишком велико, эффективность процесса осаждения снижается, что приводит к образованию более тонких пленок, чем хотелось бы.

Оптимальное расстояние между мишенью и подложкой очень важно для достижения равномерной толщины пленки. Такое расстояние обеспечивает более равномерное распределение распыляемого материала, гарантируя, что частицы достигают подложки под одинаковым углом и с одинаковой скоростью. Благодаря точной настройке этого расстояния производители могут более эффективно контролировать процесс осаждения, что приводит к получению пленок с улучшенным допуском по толщине и лучшими эксплуатационными характеристиками.

Например, в приложениях, требующих точных оптических свойств, таких как фотонные устройства и оптические фильтры, поддержание определенного расстояния между мишенью и подложкой имеет решающее значение. Любое отклонение от оптимального расстояния может привести к тому, что пленки не будут соответствовать требуемым оптическим характеристикам, влияя на отражение, пропускание и поглощение света. Аналогичным образом, в полупроводниковых устройствах, где толщина пленки напрямую влияет на проводимость и изоляционные свойства, необходим точный контроль расстояния между подложкой и мишенью для предотвращения таких проблем, как увеличение тока утечки в ультратонких пленках.

Таким образом, расстояние между мишенью и подложкой является ключевым параметром в магнетронном распылении, который напрямую влияет на процесс осаждения и толщину получаемой пленки. Тщательно контролируя это расстояние, производители могут добиться более равномерных и качественных покрытий, отвечающих строгим требованиям различных областей применения - от оптических устройств до полупроводниковых компонентов.

Температура подложки

Температура подложки играет ключевую роль в процессе осаждения покрытий магнетронным распылением, существенно влияя на миграцию частиц и адгезию. При умеренном нагреве подложки облегчается кристаллизация осажденных частиц, что приводит к формированию более однородной и хорошо организованной структуры пленки. Такой контролируемый нагрев не только улучшает адгезию частиц к подложке, но и повышает общее качество и однородность покрытия.

Влияние температуры подложки можно понять, изучив ее воздействие на основные свойства пленки:

• Кристаллизация: Умеренный нагрев способствует образованию кристаллических структур в пленке, которые имеют решающее значение для улучшения механических и электрических свойств покрытия.
• Миграция частиц: Повышенная температура подложки способствует перемещению частиц по поверхности подложки, обеспечивая лучшее распределение и уменьшение дефектов.
• Адгезия: Правильно нагретые подложки обеспечивают более прочную адгезию между пленкой и подложкой, предотвращая расслоение и повышая долговечность.

Таким образом, оптимизация температуры подложки необходима для достижения точной толщины и однородности пленки, что имеет решающее значение для эффективности покрытий в различных областях применения, от оптических фильтров до полупроводниковых приборов.

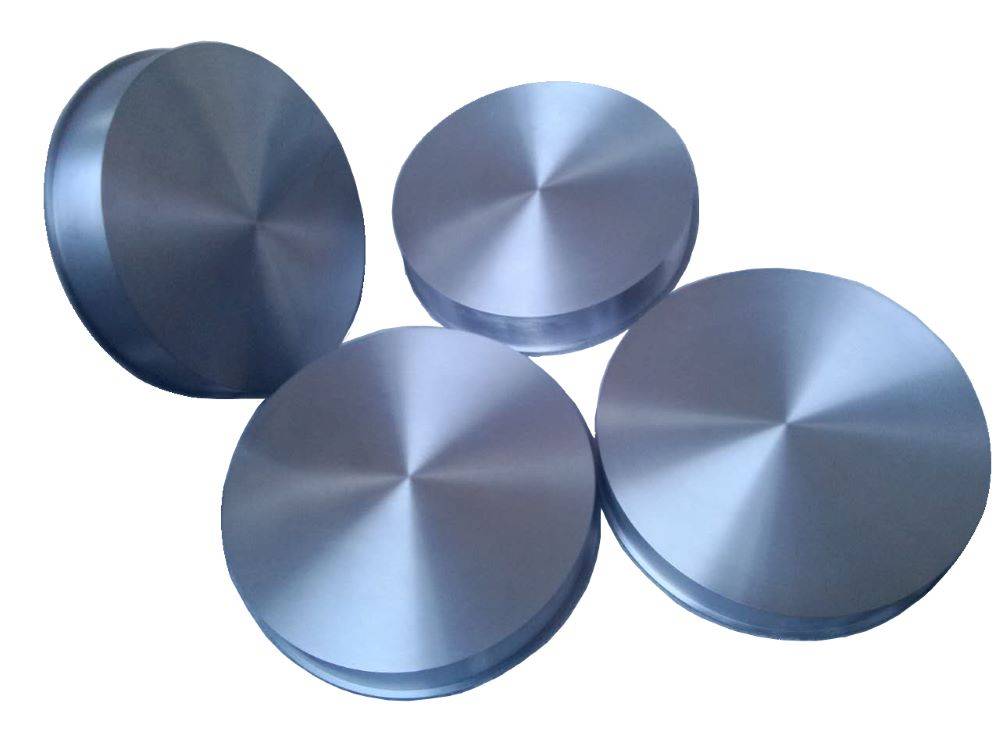

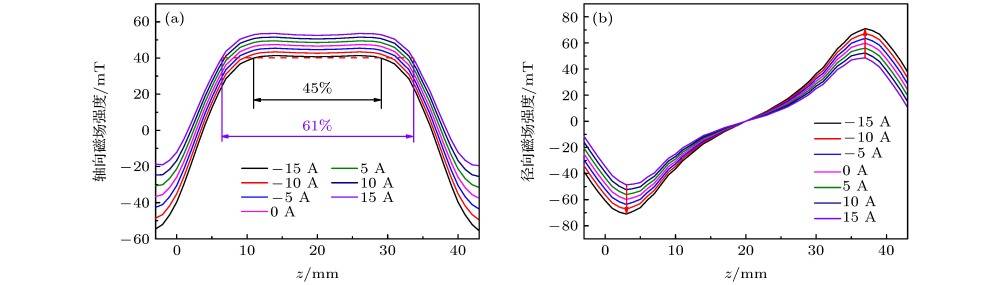

Структура и форма мишени

Конфигурация мишени, включающая ее диаметр, форму и общий дизайн, играет ключевую роль в определении однородности и толщины покрытия. Геометрия мишени влияет на распределение распыленных частиц, что, в свою очередь, влияет на скорость осаждения и конечные характеристики пленки.

Например, мишени с большим диаметром, как правило, обеспечивают более равномерное распределение напыленного материала по подложке, что приводит к улучшению однородности покрытия. И наоборот, мишени неправильной формы или конфигурации могут приводить к неравномерному осаждению, вызывая изменения толщины пленки.

Кроме того, выравнивание и ориентация мишени относительно подложки также могут существенно повлиять на процесс нанесения покрытия. Правильное выравнивание гарантирует, что напыленные частицы попадут на подложку под оптимальным углом, способствуя равномерному росту пленки. С другой стороны, неправильное выравнивание может привести к эффекту затенения и локальным изменениям толщины.

Таким образом, тщательная разработка и точное позиционирование мишени являются важнейшими факторами, которые напрямую влияют на качество и стабильность покрытия, гарантируя, что конечный продукт будет соответствовать строгим требованиям, предъявляемым к различным приложениям.

Методы мониторинга и контроля

Технология мониторинга в реальном времени

Мониторинг толщины пленки в режиме реального времени в процессах нанесения покрытий магнетронным распылением имеет решающее значение для обеспечения точного контроля свойств конечного продукта. Для получения высокоточных данных о толщине пленки в режиме реального времени используются такие методы, как измерение по шкале, оптическая интерферометрия и рентгеновская рефлектометрия. Эти методы позволяют непрерывно отслеживать процесс осаждения, что дает возможность немедленно вносить коррективы, чтобы толщина пленки оставалась в пределах требуемых допусков.

• Измерение по шкале: В этом методе используется калиброванная шкала для непосредственного измерения толщины осажденной пленки. Она особенно полезна для процессов, в которых скорость осаждения относительно медленная и равномерная.

• Оптическая интерферометрия: Анализируя интерференционные картины, создаваемые светом, отражающимся от поверхности пленки, этот метод позволяет определить толщину пленки с высокой точностью. Он широко используется в оптических системах, где необходим точный контроль толщины пленки.

• Рентгеновская рефлектометрия: Этот метод предполагает облучение пленки рентгеновскими лучами и анализ отраженных изображений для определения толщины и плотности пленки. Она особенно эффективна для тонких пленок и многослойных структур, позволяя получить подробное представление о составе и однородности пленки.

Эти технологии мониторинга в режиме реального времени не только повышают точность процесса нанесения покрытия, но и облегчают внедрение систем управления с обратной связью, которые автоматически регулируют параметры напыления для поддержания оптимальной толщины пленки. Такая интеграция мониторинга и управления обеспечивает соответствие конечного продукта строгим требованиям, предъявляемым к различным приложениям - от оптических фильтров до полупроводниковых приборов.

Управление процессом

Системы управления с замкнутой обратной связью играют ключевую роль в поддержании толщины пленки в пределах требуемых допусков. Эти системы непрерывно контролируют процесс осаждения и в режиме реального времени корректируют параметры, чтобы компенсировать любые отклонения. Благодаря этому толщина пленки остается неизменной по всей подложке, что очень важно для достижения однородных оптических, электрических и механических свойств.

Технология многоточечного осаждения еще больше повышает однородность за счет более равномерного распределения скорости осаждения по подложке. Этот метод предполагает стратегическое размещение нескольких источников осаждения вокруг подложки, что обеспечивает более контролируемый и равномерный процесс осаждения. При этом сводится к минимуму риск изменения толщины, которое может возникнуть из-за локализации скорости осаждения.

Кроме того, для точной настройки параметров напыления используются методы оптимизации процесса. Эти методы включают в себя регулировку таких факторов, как мощность напыления, давление газа и расстояние между мишенью и подложкой, чтобы оптимизировать скорость осаждения и достичь желаемой толщины пленки. Такой уровень точности необходим для соблюдения строгих стандартов допусков, требуемых в таких областях применения, как оптические фильтры и полупроводниковые приборы.

Таким образом, сочетание замкнутой системы управления с обратной связью, технологии многоточечного осаждения и оптимизации процесса обеспечивает поддержание толщины пленки в заданных пределах, что приводит к получению более равномерного и высококачественного покрытия.

Стандарты допусков для толщины пленки

Оптические приложения

В высокоточных оптических фильтрах и отражателях поддержание допуска на толщину пленки в пределах ±5 % имеет решающее значение для обеспечения стабильных оптических характеристик. Это строгое требование обеспечивает постоянство свойств отражения, пропускания и поглощения света, что очень важно для различных фотонных устройств и оптических систем.

Например, в оптических фильтрах, предназначенных для определенных длин волн, даже незначительные отклонения в толщине пленки могут привести к существенному изменению спектрального отклика фильтра. Это может привести к ошибочному считыванию данных или снижению эффективности в различных областях применения - от телекоммуникаций до медицинской визуализации. Аналогично, в отражателях точность толщины пленки крайне важна для достижения требуемой отражательной способности и минимизации потерь, что особенно важно в высокоэнергетических лазерных системах и коллекторах солнечной энергии.

Для достижения такого уровня точности используются передовые технологии мониторинга, такие как оптическая интерферометрия и рентгеновская рефлектометрия. Эти методы обеспечивают высокоточные измерения в режиме реального времени, что позволяет немедленно корректировать толщину пленки в пределах допуска ±5 %. Кроме того, для оптимизации параметров напыления и обеспечения однородности по всей подложке используются методы управления процессом, включая системы обратной связи с замкнутым контуром.

Таким образом, оптическая промышленность требует строгого контроля толщины пленки для обеспечения надежности и производительности оптических устройств. Такая точность не только повышает функциональность отдельных компонентов, но и способствует повышению общей эффективности и результативности оптических систем в различных приложениях.

Электронные устройства

Обеспечение надежности полупроводниковых устройств зависит от соблюдения точных допусков на толщину пленки. В частности, толщина пленки должна соответствовать строгому допуску ±3%. Такой узкий диапазон очень важен, поскольку даже незначительные отклонения могут привести к значительным проблемам с производительностью. Например, слишком тонкая пленка может привести к увеличению тока утечки, что нарушит электрическую целостность устройства. И наоборот, слишком толстая пленка может препятствовать проводимости, влияя на общую эффективность и функциональность полупроводника.

Для достижения такого уровня точности используются передовые методы мониторинга и управления. Важнейшую роль играют такие методы, как технология мониторинга в режиме реального времени, включая оптическую интерферометрию и рентгеновскую рефлектометрию. Эти методы позволяют непрерывно отслеживать толщину пленки с высоким разрешением, что дает возможность немедленно вносить коррективы для поддержания требуемых допусков. Кроме того, механизмы управления процессом, такие как системы обратной связи с замкнутым контуром, являются неотъемлемой частью оптимизации процесса осаждения, обеспечивая постоянное поддержание толщины пленки в пределах ±3 %.

В практическом применении эти строгие стандарты находят свое отражение в процессе выращивания полупроводниковых приборов. Здесь сочетание методов отражения рентгеновского излучения с замкнутым циклом управления с обратной связью обеспечивает поддержание толщины пленки точно в пределах допуска ±3 %. Такой тщательный подход не только повышает надежность устройств, но и продлевает срок их службы, что делает его краеугольным камнем в производстве высокопроизводительных электронных компонентов.

Декоративные применения

В декоративной промышленности допуск на толщину пленки может быть более мягким по сравнению с другими отраслями, обычно допускаются отклонения в пределах ±10 %. Такое смягчение допусков возможно благодаря тому, что основное внимание уделяется визуальному соответствию, а не точным показателям, таким как оптические или электрические свойства.

Визуальное соответствие имеет решающее значение для декоративных покрытий, обеспечивая сохранение внешнего вида на различных подложках и при различных условиях освещения. Это особенно важно в таких отраслях, как автомобилестроение и архитектурные покрытия, где эстетическая привлекательность является ключевым моментом продаж. Несмотря на более широкий диапазон допустимых отклонений толщины, поддержание визуальной однородности требует тщательного контроля над процессом напыления и использования передовых технологий мониторинга.

Например, если допуск ±10 % может быть неприемлем для оптических применений, где даже незначительные отклонения могут существенно изменить светопропускание или отражение, то для декоративных целей его вполне достаточно. Такая гибкость позволяет производителям добиваться желаемых визуальных эффектов без необходимости использования сверхточных механизмов контроля, тем самым снижая производственные затраты и повышая эффективность работы.

Тематические исследования и практический опыт

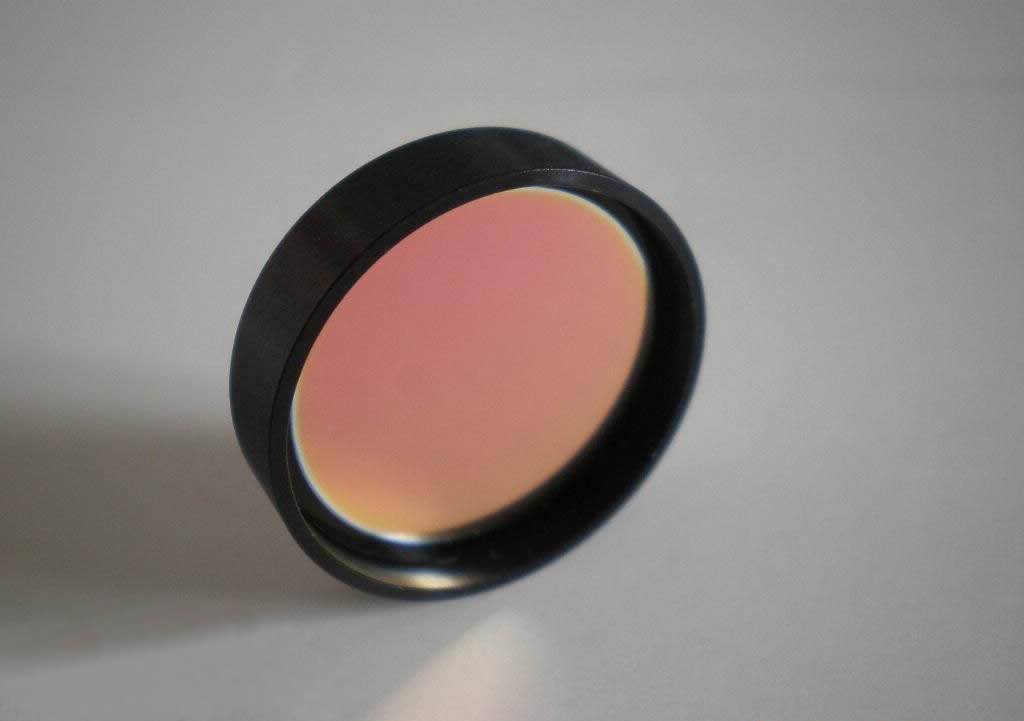

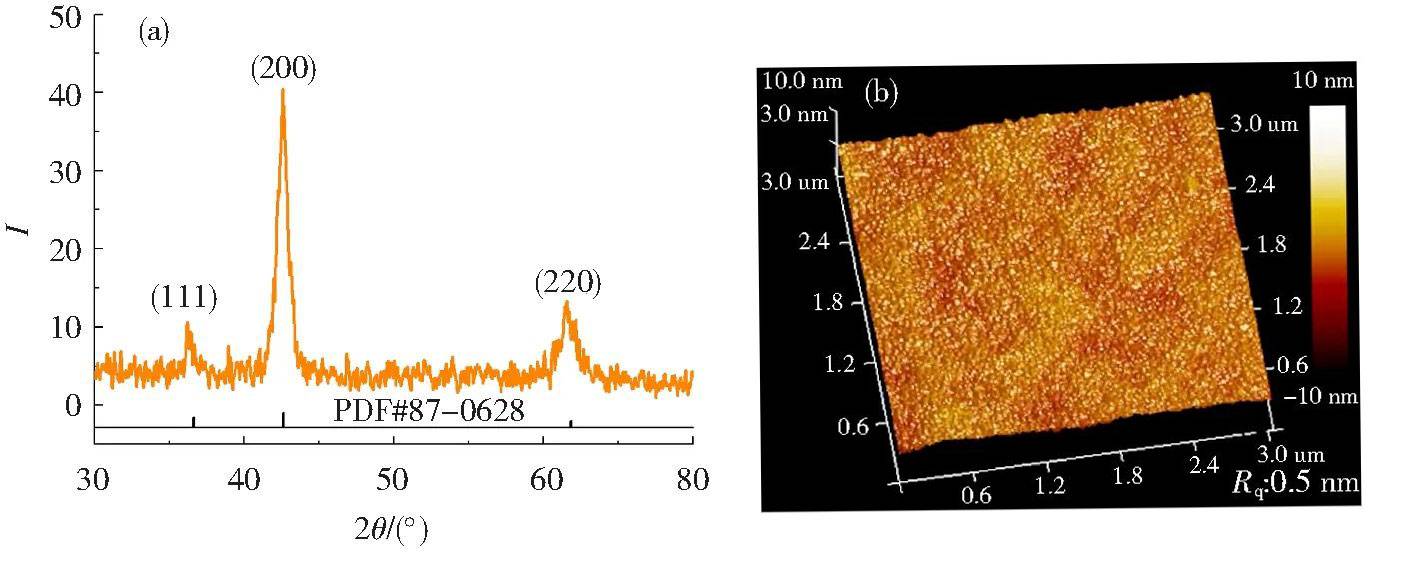

Контроль толщины пленки в оптических фильтрах

Достижение точного контроля толщины пленки в оптических фильтрах имеет первостепенное значение для поддержания оптимальных оптических характеристик. Эти фильтры основаны на принципе оптической интерференции, когда толщина слоев пленки напрямую влияет на отражение, пропускание и поглощение света. Чтобы обеспечить постоянство этих свойств, используются методы контроля и регулировки в режиме реального времени.

Оптическая интерферометрия является одним из важнейших методов контроля толщины пленки в оптических фильтрах в режиме реального времени. Этот метод использует интерференционные картины, создаваемые световыми волнами, отражающимися от поверхности пленки и подложки. Анализируя эти картины, инженеры могут точно определить толщину пленки и внести необходимые коррективы в процесс нанесения покрытия.

Использование оптической интерферометрии позволяет постоянно корректировать толщину пленки, гарантируя, что она остается в пределах строгих допусков ±5 %, необходимых для оптических приложений. Такой уровень точности необходим для поддержания способности фильтра избирательно отражать или пропускать свет определенной длины волны, что имеет решающее значение для применения в фотонных устройствах и высокопроизводительных оптических системах.

Помимо оптической интерферометрии, для получения исчерпывающих данных о толщине пленки используются и другие технологии мониторинга в режиме реального времени, такие как рентгеновская рефлектометрия и измерение по шкале. Эти технологии работают в сочетании с системами управления процессом, чтобы гарантировать, что процесс нанесения покрытия остается в пределах желаемых параметров, тем самым сохраняя целостность и производительность оптических фильтров.

Процесс выращивания полупроводниковых приборов

Точность контроля толщины пленки имеет первостепенное значение при производстве полупроводниковых приборов, где даже незначительные отклонения могут существенно повлиять на надежность устройства. На сайтеметод рентгеновского отражениясложная техника для контроля в режиме реального времени, играет решающую роль в этом процессе. Измеряя интерференционные картины, создаваемые рентгеновскими лучами, отражающимися от поверхности пленки, этот метод позволяет получить высокоточные данные о толщине пленки.

Для того чтобы толщина пленки оставалась в пределах критического допуска ±3%, необходимого для полупроводниковых устройств, используетсязамкнутая система управления с обратной связью используется замкнутая система управления с обратной связью. Эта система непрерывно корректирует параметры напыления на основе данных, получаемых в режиме реального времени с помощью метода рентгеновского отражения. Например, если обратная связь показывает, что пленка слишком тонкая, система может увеличить мощность напыления или отрегулировать расход аргона, чтобы компенсировать это. И наоборот, если пленка слишком толстая, система может уменьшить эти параметры, чтобы вернуть толщину в допустимый диапазон.

Такое сочетание расширенного мониторинга и точного управления не только обеспечивает требуемую толщину пленки, но и повышает однородность по всей подложке. В результате получается надежное и стабильное полупроводниковое устройство, отвечающее строгим стандартам, необходимым для современных электронных приложений.

Применение антибликовых пленок

В области антибликовых пленок достижение равномерной толщины пленки имеет первостепенное значение для повышения стабильности коэффициента пропускания света. Эта равномерность часто достигается за счет тщательного контроля над методами осаждения, в частности за счет многоточечного осаждения и оптимизации расстояния между подложкой и мишенью.

Многоточечное осаждение предполагает стратегическое размещение нескольких источников осаждения вокруг подложки. Этот метод обеспечивает равномерное осаждение пленки по всей поверхности, снижая риск изменения толщины, которое может привести к нестабильным оптическим свойствам. Благодаря распределению точек осаждения процесс позволяет лучше управлять потоком материала, что приводит к созданию более однородного слоя пленки.

Одновременно с этим очень важно оптимизировать расстояние между мишенью и подложкой. Это расстояние напрямую влияет на угол и эффективность процесса осаждения. Хорошо выверенное расстояние обеспечивает равномерное попадание частиц материала мишени на подложку, что способствует более равномерной толщине пленки. Такая оптимизация особенно важна для антибликовых пленок, где даже незначительные отклонения в толщине могут существенно повлиять на уровень светопропускания.

Таким образом, сочетание многоточечного осаждения и точной оптимизации расстояния между мишенью и подложкой играет ключевую роль в достижении равномерной толщины пленки, необходимой для превосходных антиотражательных характеристик. Такой двойной подход не только повышает уровень светопропускания, но и обеспечивает долговечность и эффективность пленки в различных оптических приложениях.
