Какой газ используется при PVD-напылении? Ключ к созданию твердых, долговечных поверхностных покрытий

Основным газом, используемым при физическом осаждении из паровой фазы (PVD), является аргон. Это связано с тем, что аргон является инертным газом, то есть он не будет химически реагировать с материалом покрытия в процессе. Однако другие «реактивные» газы, такие как азот или кислород, также целенаправленно вводятся для создания специфических, высокопрочных составных покрытий.

Выбор газа является основополагающим для процесса PVD. Он определяет, осаждаете ли вы чистый материал на поверхность или активно создаете совершенно новое, высокоэффективное соединение в качестве самого покрытия.

Роль газа в процессе PVD

Несмотря на то, что PVD происходит в высоковакуумной камере, газ является критическим и функциональным элементом. Это не просто наполнитель; это среда, которая делает весь процесс возможным.

Инертная рабочая лошадка: Аргон

Аргон является выбором по умолчанию для большинства PVD-приложений, особенно в методе, называемом распылением.

Его основная роль заключается в создании плазмы. Когда в среде аргона низкого давления подается высокое напряжение, атомы аргона ионизируются, создавая положительно заряженные ионы аргона (Ar+).

Затем эти ионы ускоряются электрическим полем и ударяются об исходный материал («мишень»), такой как блок чистого титана. Эта высокоэнергетическая бомбардировка физически выбивает атомы из мишени, которые затем перемещаются через вакуум и осаждаются на вашу подложку в виде тонкой, чистой пленки.

Активный ингредиент: Реактивные газы

Иногда цель состоит не в осаждении чистого металла, а в создании гораздо более твердого керамического соединения на поверхности.

Это достигается с помощью реактивного PVD. В этом процессе реактивный газ, такой как азот, кислород или ацетилен (источник углерода), подается в вакуумную камеру вместе с аргоном.

По мере распыления атомов металла из мишени они химически реагируют с газом на пути к подложке. Например, атомы титана будут соединяться с газообразным азотом, образуя золотистое покрытие из нитрида титана (TiN), которое значительно тверже чистого титана.

Ключевые варианты выбора газа и их результаты

Конкретный вводимый газ определяет окончательные свойства покрытия. Это строго контролируемый процесс, при котором газовая смесь подбирается в соответствии с желаемым результатом.

Аргон (Ar)

Аргон используется отдельно, когда целью является осаждение чистой пленки целевого материала. Например, распыление титановой мишени только аргоном приведет к получению чистого титанового покрытия.

Азот (N₂)

Азот является наиболее распространенным реактивным газом. Он используется для образования твердых, износостойких нитридных покрытий. Популярные примеры включают нитрид титана (TiN) и нитрид хрома (CrN), известные своей долговечностью и низким коэффициентом трения.

Кислород (O₂)

Кислород вводится для создания оксидных покрытий. Эти пленки, такие как оксид титана (TiO₂) или оксид алюминия (Al₂O₃), часто используются из-за их превосходной коррозионной стойкости, диэлектрических свойств или специфических оптических характеристик.

Понимание компромиссов

Выбор газа — это обдуманное решение, основанное на конечной цели, и оно включает в себя критические компромиссы в управлении процессом и конечных свойствах.

Чистота против производительности

Использование только аргона обеспечивает высочайшую чистоту осажденной пленки, точно соответствующую исходному материалу. Введение реактивного газа жертвует этой чистотой для создания нового соединения с улучшенными эксплуатационными характеристиками, такими как превосходная твердость или коррозионная стойкость.

Простота процесса против сложности

Процесс с чистым аргоном относительно прост. Однако реактивный PVD требует точного контроля скорости потока газа и парциального давления. Небольшой дисбаланс может привести к получению покрытия с неправильным химическим составом и плохой производительностью.

Совместимость материалов

Выбор газа и процесса также связан с материалом подложки. Некоторые материалы, такие как цинк или не оцинкованная латунь, непригодны для высоковакуумных процессов, потому что они «дегазируют», выделяя пары, которые загрязняют камеру и мешают желаемым газовым реакциям.

Правильный выбор для вашей цели

Выбранный вами газ напрямую связан с конечной функцией вашей детали с покрытием.

• Если ваша основная цель — чисто декоративное или проводящее металлическое покрытие: Вы будете использовать инертный газ, такой как аргон, для осаждения целевого материала без каких-либо химических изменений.
• Если ваша основная цель — максимальная твердость и износостойкость: Вы будете использовать реактивный газ, такой как азот, для образования твердого керамического соединения, например нитрида титана.
• Если ваша основная цель — превосходная коррозионная или химическая стойкость: Вы, вероятно, будете использовать реактивный газ, такой как кислород, для образования стабильного, нереактивного оксидного слоя.

В конечном итоге, понимание роли каждого газа превращает процесс PVD из простого метода нанесения покрытия в точный инструмент для поверхностной инженерии.

Сводная таблица:

Тип газа	Распространенные примеры	Основная роль в PVD	Пример полученного покрытия
Инертный газ	Аргон (Ar)	Создает плазму для распыления чистых атомов металла	Чистый титан (Ti)
Реактивный газ	Азот (N₂)	Реагирует с металлом, образуя твердые нитриды	Нитрид титана (TiN)
Реактивный газ	Кислород (O₂)	Реагирует с металлом, образуя стойкие оксиды	Оксид титана (TiO₂)

Нужно подобрать идеальное PVD-покрытие для вашего применения? Правильная газовая смесь имеет решающее значение для достижения желаемой твердости, коррозионной стойкости или декоративной отделки. KINTEK специализируется на лабораторном оборудовании и расходных материалах для передовых процессов нанесения покрытий. Наши эксперты помогут вам выбрать идеальную установку для конкретных целей поверхностной инженерии вашей лаборатории.

Свяжитесь с нашей командой сегодня, чтобы обсудить ваши требования к PVD-покрытиям и оптимизировать ваши результаты!

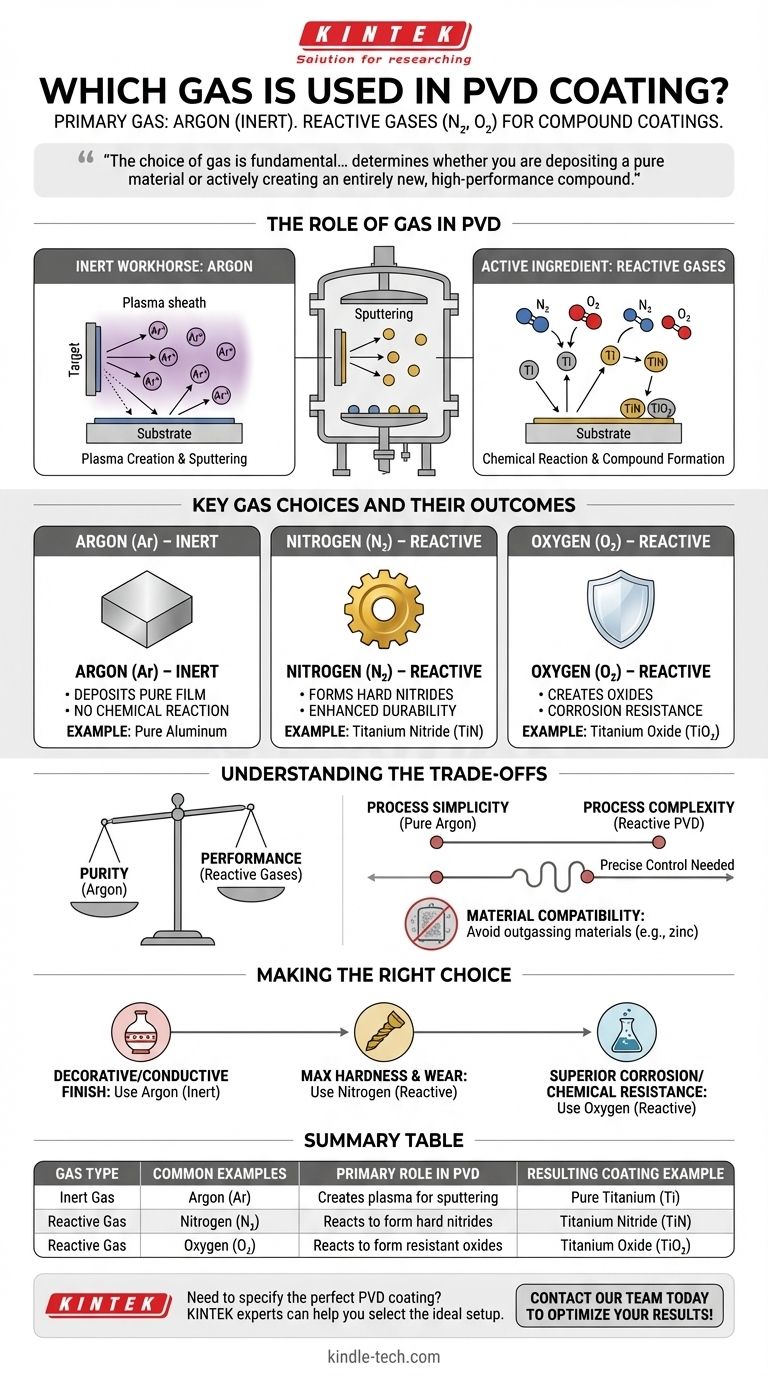

Визуальное руководство
