Рабочая температура, которую может выдержать паяное соединение, полностью зависит от присадочного металла, используемого для соединения. Этот диапазон может составлять от 400°F (200°C) для некоторых серебряных сплавов до более чем 1800°F (980°C) для специализированных никелевых сплавов, разработанных для аэрокосмических применений. Прочность любого паяного соединения значительно снижается по мере повышения рабочей температуры и приближения к температуре плавления присадочного сплава.
Максимальная температура, которую может выдержать паяное соединение, принципиально ограничена температурой солидуса (точкой, в которой оно начинает плавиться) конкретного используемого присадочного сплава. Для любых несущих нагрузку применений рабочая температура должна оставаться значительно ниже этой точки.
Присадочный металл: ограничивающий фактор при высокотемпературной пайке
Паяное соединение представляет собой композит из двух или более основных металлов, соединенных присадочным металлом. Для создания соединения узел нагревают до температуры, достаточной для плавления присадочного металла, но не основных металлов. Это означает, что припой по своей сути является компонентом с самой низкой температурой плавления.
Почему припой определяет термостойкость
Присадочный сплав — это «клей», который удерживает основные металлы вместе. Поскольку он плавится при гораздо более низкой температуре, чем материалы, которые он соединяет, он всегда будет первой частью узла, которая размягчится и потеряет прочность при нагревании.
Таким образом, структурная целостность соединения при повышенной температуре является прямой функцией свойств присадочного металла при этой температуре.
Понимание солидуса и ликвидуса
Для правильной оценки температурных пределов критически важны два ключевых термина:
- Солидус: Температура, при которой присадочный сплав начинает плавиться. Это абсолютный верхний предел рабочей температуры соединения. Даже приближение к этой температуре вызовет резкое снижение прочности.
- Ликвидус: Температура, при которой присадочный сплав становится полностью жидким. Как отмечается в приведенных источниках, сам процесс пайки должен проводиться при температуре выше ликвидуса, чтобы обеспечить правильное растекание сплава в соединении.
Разница между температурами солидуса и ликвидуса — это «диапазон плавления» сплава. Сплав с узким диапазоном плавления обеспечивает более предсказуемый переход от твердого состояния к жидкому.
Распространенные паяльные сплавы и их рабочие пределы
Выбор присадочного металла является критически важным инженерным решением, основанным на предполагаемых условиях эксплуатации. Сплавы обычно группируются в семейства с различными эксплуатационными характеристиками.
Серебряные сплавы
Они чрезвычайно распространены для общего соединения стали, меди и латуни благодаря их превосходной текучести и высокой прочности при комнатной температуре. Однако их прочность относительно быстро снижается при нагревании.
Типичная максимальная рабочая температура: 400°F (200°C) для непрерывной работы.
Медные сплавы
В основном используются для пайки стали, нержавеющей стали и твердого сплава вольфрама, медные сплавы обеспечивают хорошую прочность в более высоком температурном диапазоне, чем серебряные сплавы. Они являются экономичным выбором для многих промышленных применений.
Типичная максимальная рабочая температура: 800°F (425°C), с некоторой вариативностью.
Никелевые и кобальтовые сплавы
Это высокоэффективные сплавы, предназначенные для самых требовательных сред, таких как лопатки турбин реактивных двигателей и промышленные газовые турбины. Они обеспечивают исключительную прочность, стойкость к ползучести и стойкость к окислению при экстремальных температурах.
Типичная максимальная рабочая температура: от 1200°F до более чем 1800°F (от 650°C до 980°C+).
Понимание компромиссов и режимов отказа
Просто выбора сплава с высокой температурой плавления недостаточно. Высокотемпературные применения создают уникальные проблемы, которые необходимо учитывать при проектировании соединения.
Стойкость к ползучести
Ползучесть — это тенденция материала медленно и необратимо деформироваться под постоянной нагрузкой, особенно при повышенных температурах. Соединение, которое идеально прочно в течение короткого времени, может разрушиться через месяцы или годы из-за ползучести, если присадочный сплав не рассчитан на это конкретное напряжение и температуру.
Окисление и коррозия
Высокие температуры резко ускоряют химические реакции, такие как окисление. Присадочный металл должен не только удерживать соединение вместе, но и противостоять коррозии или окислению со стороны рабочей среды, что со временем ослабит его.
Термическое циклирование
Если компонент многократно нагревается и охлаждается, разница в коэффициентах теплового расширения основных металлов и присадочного металла может вызвать напряжение. Такое циклирование может привести к усталостным трещинам и, в конечном итоге, к разрушению соединения.
Сделайте правильный выбор для вашей цели
Для обеспечения надежности необходимо сопоставить паяльный сплав с требованиями рабочей среды.
- Если ваш основной фокус — общее соединение для работы при комнатной температуре: Серебряные сплавы предлагают отличное сочетание прочности, пластичности и простоты использования.
- Если ваше применение связано с умеренным нагревом до 800°F (425°C), например, в теплообменниках или инструментах: Медные сплавы обеспечивают надежное и более экономичное решение, чем высокоэффективные варианты.
- Если вы проектируете для экстремальных сред, таких как аэрокосмические или промышленные турбины: Вы должны использовать высокоэффективный никелевый или кобальтовый сплав, специально разработанный для высокотемпературной прочности и стойкости к ползучести.
В конечном счете, понимание того, что присадочный сплав определяет термические пределы соединения, является ключом к проектированию безопасного и надежного паяного узла.
Сводная таблица:
| Семейство присадочных металлов | Типичная максимальная непрерывная рабочая температура | Общие применения |
|---|---|---|
| Серебряные сплавы | 400°F (200°C) | Общее соединение стали, меди, латуни |
| Медные сплавы | 800°F (425°C) | Пайка стали, нержавеющей стали, твердого сплава вольфрама |
| Никелевые/кобальтовые сплавы | 1200°F до 1800°F+ (650°C до 980°C+) | Аэрокосмические турбины, промышленные газовые турбины |
Убедитесь, что ваши паяные соединения выдерживают нагрев
Выбор правильного присадочного металла имеет решающее значение для безопасности и долговечности ваших высокотемпературных узлов. Специалисты KINTEK специализируются на предоставлении точного лабораторного оборудования и расходных материалов, необходимых для надежных процессов пайки. Независимо от того, работаете ли вы над общим производством или над передовыми аэрокосмическими компонентами, у нас есть решения для поддержки ваших задач по соединению материалов.
Позвольте нам помочь вам выбрать идеальные материалы для вашего применения. Свяжитесь с нашими специалистами по пайке сегодня для консультации!

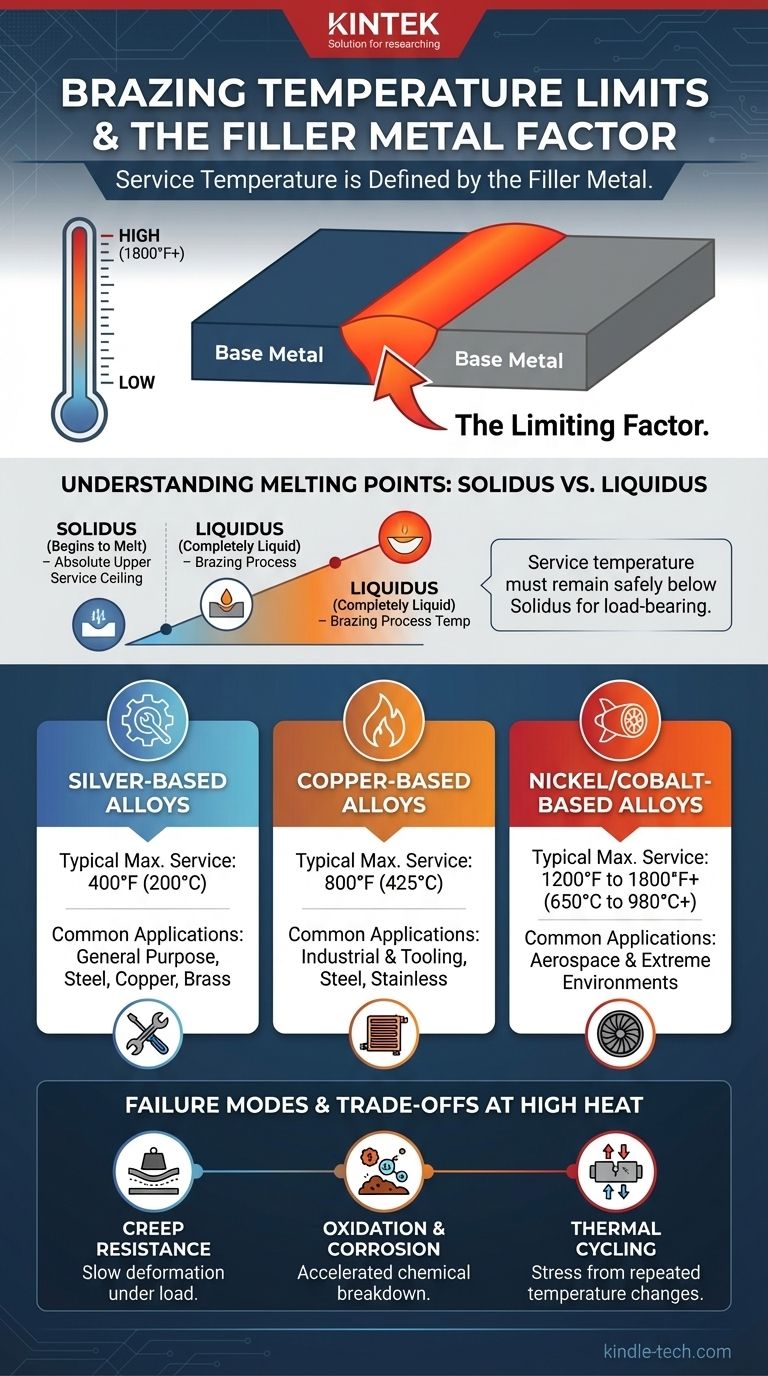

Визуальное руководство
