Что такое метод распыления для осаждения тонких пленок? Достижение превосходного качества тонких пленок

Распыление (спыттеринг) — это метод физического осаждения из паровой фазы (PVD), используемый для создания ультратонких, высокооднородных пленок материала на поверхности. На атомном уровне процесс включает бомбардировку исходного материала, известного как «мишень», высокоэнергетическими ионами. Эта бомбардировка физически выбивает атомы из мишени, которые затем перемещаются через вакуум и конденсируются на «подложке», образуя тонкое и прочно прилипшее покрытие.

Распыление лучше всего понимать как процесс пескоструйной обработки на атомном уровне. Вместо песка он использует плазму ионизированного газа для точного отщепления отдельных атомов от исходного материала и повторного осаждения их в виде высокоэффективной пленки на другой объект.

Процесс распыления: пошаговое описание

Распыление происходит внутри вакуумной камеры для обеспечения чистоты пленки. Процесс представляет собой строго контролируемую последовательность физических взаимодействий, а не химическую реакцию.

Шаг 1: Создание плазмы

Сначала камера откачивается до высокого вакуума, а затем заполняется небольшим, контролируемым количеством инертного газа, обычно аргона. Применяется сильное электрическое поле, которое ионизирует этот газ, отрывая электроны от атомов аргона и создавая светящееся, энергичное состояние материи, называемое плазмой.

Шаг 2: Бомбардировка мишени

Эта плазма содержит положительно заряженные ионы аргона. Мишени, которая состоит из материала, который вы хотите осадить, придается отрицательный электрический заряд. Эта разность потенциалов заставляет положительные ионы аргона сильно ускоряться и сталкиваться с отрицательно заряженной мишенью.

Шаг 3: «Всплеск» передачи импульса

Когда энергичный ион ударяет в мишень, он передает свой импульс атомам внутри материала мишени в каскаде столкновений. Это не процесс плавления или испарения; это чисто механическое выбивание, очень похожее на то, как биток разбивает пирамиду бильярдных шаров. Удар обладает достаточной силой, чтобы выбить атомы или молекулы полностью с поверхности мишени.

Шаг 4: Осаждение на подложке

Эти выбитые атомы из мишени перемещаются через вакуумную камеру и оседают на подложке (например, кремниевой пластине, стеклянной линзе или медицинском имплантате). По мере их накопления они образуют тонкую, плотную и высокооднородную пленку, прочно связанную с поверхностью подложки.

Почему распыление является доминирующим методом

Распыление выбирается среди других методов осаждения из-за нескольких критических преимуществ, связанных с качеством и универсальностью производимых пленок.

Превосходная адгезия и плотность пленки

Поскольку распыленные атомы достигают подложки со значительной кинетической энергией, они могут немного имплантироваться в поверхность и очень плотно упаковываться. Это приводит к получению пленок, которые плотнее и прилипают гораздо сильнее, чем те, которые получены многими другими методами.

Непревзойденная универсальность материалов

Распылением можно осаждать практически любой материал. Это включает чистые металлы, сложные сплавы и даже изолирующие керамические соединения. Используя метод, называемый ВЧ (радиочастотным) распылением, можно осаждать непроводящие материалы, что невозможно с более простыми установками постоянного тока.

Точный контроль состава и толщины

Состав распыленной пленки очень близок к составу материала мишени, что делает его идеальным для осаждения сложных сплавов. Кроме того, скорость осаждения очень стабильна и предсказуема, что позволяет контролировать толщину пленки на атомном уровне, что критически важно для оптических и полупроводниковых применений.

Понимание компромиссов

Ни один метод не идеален. Точность и качество распыления имеют определенные недостатки, которые необходимо учитывать.

Низкие скорости осаждения

По сравнению с термическим испарением, другим методом PVD, распыление, как правило, является более медленным процессом. Это может повлиять на пропускную способность в условиях крупносерийного производства, где скорость является основной задачей.

Более высокая сложность оборудования

Системы распыления механически сложны, требуют высоковакуумных насосов, сложных источников питания (особенно для ВЧ) и точных регуляторов потока газа. Эта сложность приводит к более высоким первоначальным затратам на оборудование и требованиям к обслуживанию.

Потенциальное повреждение или нагрев подложки

Энергетический характер процесса может привести к нежелательному нагреву подложки. Для деликатных подложек, таких как полимеры или некоторые биологические образцы, эта энергетическая бомбардировка может вызвать повреждение, если не управлять ею должным образом.

Правильный выбор для вашей цели

Выбор метода осаждения требует баланса между требованиями к характеристикам пленки и ограничениями процесса, такими как стоимость, скорость и совместимость материалов.

• Если ваша основная цель — создание пленок с высокой адгезией и плотностью из сплавов или тугоплавких металлов: Распыление является превосходным выбором благодаря превосходному контролю состава и высокой энергии осаждаемых атомов.
• Если ваша основная цель — нанесение покрытия на изолирующий материал, такой как керамика или полимер: ВЧ-распыление является одним из немногих жизнеспособных и надежных методов получения высококачественных пленок из непроводящих мишеней.
• Если ваша основная цель — быстрое, недорогое нанесение покрытия из простого, легкоплавкого металла: Вы можете рассмотреть термическое испарение, но будьте готовы пожертвовать плотностью и адгезией пленки, которые обеспечивает распыление.

В конечном итоге, понимание физических принципов распыления позволяет вам выбрать наиболее эффективный производственный процесс для создания высокоэффективных, точно спроектированных поверхностей.

Сводная таблица:

Аспект	Ключевая особенность
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Механизм	Передача импульса посредством ионной бомбардировки
Ключевое преимущество	Отличная адгезия и плотность пленки
Универсальность материалов	Металлы, сплавы, керамика (посредством ВЧ-распыления)
Основное соображение	Более низкая скорость осаждения по сравнению с испарением

Готовы улучшить свои исследования с помощью высокоэффективных тонких пленок? KINTEK специализируется на предоставлении передового оборудования для распыления и расходных материалов, адаптированных к конкретным потребностям вашей лаборатории. Независимо от того, работаете ли вы с металлами, сплавами или изолирующей керамикой, наши решения обеспечивают точность, однородность и адгезию, необходимые для передовых применений. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как мы можем поддержать ваши цели по осаждению тонких пленок!

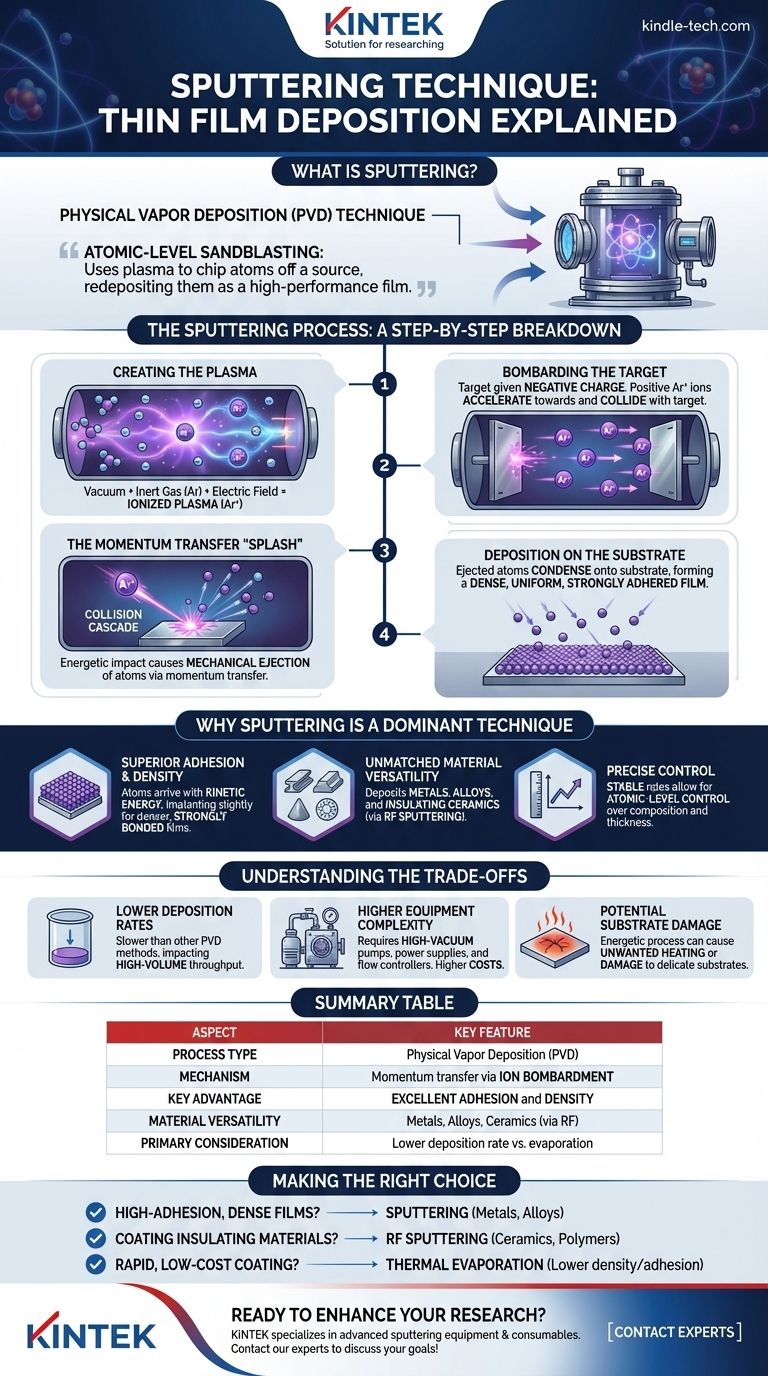

Визуальное руководство
