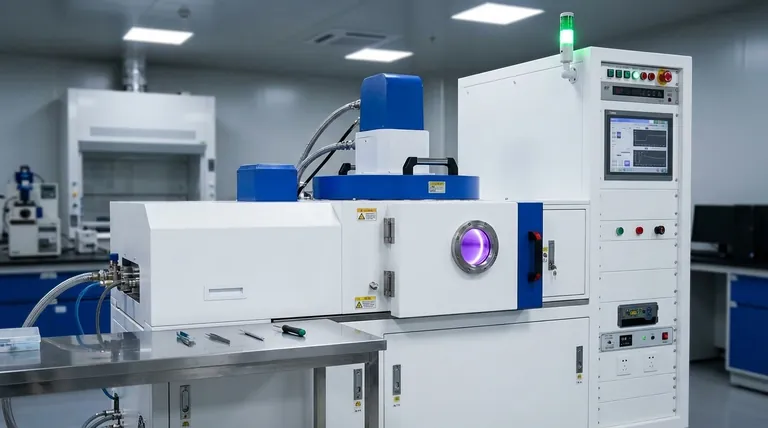

Что такое магнетронное напыление? Высокоэффективный процесс осаждения тонких пленок

По своей сути, магнетронное напыление — это высоковакуумная технология, используемая для нанесения исключительно тонких, однородных и прочных пленок материала на поверхность. Это разновидности физического осаждения из паровой фазы (PVD), при которой высокоэнергетические ионы, обычно из инертного газа, такого как аргон, бомбардируют исходный материал (называемый «мишенью»). Этот удар физически выбивает, или «распыляет», атомы из мишени, которые затем проходят через вакуум и покрывают желаемый объект, известный как подложка.

Ключевое отличие магнетронного напыления состоит в том, что оно не просто наносит слой на поверхность. Это процесс передачи импульса, который внедряет атомы в подложку, создавая мощную связь на атомном уровне, что приводит к превосходной адгезии и однородности по сравнению со многими другими методами нанесения покрытий.

Как работает магнетронное напыление: пошаговое описание

Чтобы по-настоящему понять магнетронное напыление, лучше всего представить его как контролируемый процесс пескоструйной обработки в атомном масштабе, где «песок» — это газ, а выбитые частицы образуют новую поверхность.

Вакуумная среда

Сначала подложка и материал мишени помещаются в герметичную вакуумную камеру. Весь воздух откачивается для создания среды сверхнизкого давления. Этот шаг имеет решающее значение для предотвращения столкновения распыленных атомов с молекулами воздуха, что нарушило бы процесс нанесения покрытия.

Введение инертного газа

Небольшое, точно контролируемое количество инертного газа, чаще всего аргона, вводится в камеру. Этот газ не вступает в химическую реакцию с материалами, но служит средой для бомбардировки.

Создание плазмы

Высокое напряжение подается на материал мишени. Эта электрическая энергия отрывает электроны от атомов аргона, создавая светящийся ионизированный газ, известный как плазма. Эта плазма состоит из положительно заряженных ионов аргона и свободных электронов.

Бомбардировка и выбивание

Положительно заряженные ионы аргона мощно ускоряются к отрицательно заряженной мишени. Они сталкиваются с поверхностью мишени со значительной силой, передавая свой импульс. Эта передача энергии достаточно сильна, чтобы выбить отдельные атомы или молекулы из мишени, выбрасывая их в вакуумную камеру.

Осаждение и рост пленки

Эти выбитые атомы мишени движутся по прямой линии, пока не ударятся о подложку. При ударе они конденсируются и накапливаются, слой за слоем, образуя тонкую, плотную и очень однородную пленку на поверхности подложки.

Ключевые преимущества распыленных пленок

Уникальный механизм распыления обеспечивает несколько отличительных преимуществ, которые делают его предпочтительным методом для многих высокопроизводительных применений.

Непревзойденная адгезия на атомном уровне

Поскольку распыленные атомы обладают высокой кинетической энергией, они не просто оседают на подложке — они внедряются в ее поверхность. Это создает исключительно прочную, интегрированную связь. Полученная пленка становится неотъемлемой частью подложки, а не простым поверхностным покрытием.

Превосходная однородность и контроль

Стабильная плазма, генерируемая при распылении, позволяет очень точно контролировать процесс осаждения. Это приводит к получению пленок с превосходной однородностью по толщине и плотности по всей поверхности, что критически важно для оптических и электронных применений.

Универсальность материалов

Распыление не ограничивается металлами. В качестве мишени может использоваться широкий спектр материалов, включая сплавы, керамику и другие неорганические соединения. Это позволяет создавать покрытия с определенными свойствами, такими как электропроводность, износостойкость или оптическая отражательная способность.

Низкотемпературное применение

Сам процесс распыления не генерирует значительного тепла на подложке. Это делает его идеальным методом для нанесения покрытий на термочувствительные материалы, такие как пластмассы, полимеры и биологические образцы для анализа в сканирующем электронном микроскопе (СЭМ).

Понимание компромиссов и ограничений

Ни один процесс не идеален для каждого сценария. Чтобы принять обоснованное решение, вы должны знать о компромиссах, присущих распылению.

Более низкие скорости осаждения

Как правило, распыление является более медленным процессом по сравнению с другими методами PVD, такими как термическое испарение. Для применений, где толщина покрытия важнее качества пленки, а скорость имеет первостепенное значение, это может быть существенным недостатком.

Ограничение «прямой видимости»

Распыленные атомы движутся по прямой линии от мишени к подложке. Хотя рассеяние газа может помочь покрыть сложные формы, глубоко утопленные области или задняя сторона объекта могут не получить равномерного покрытия без сложного вращения и манипулирования подложкой.

Сложность и стоимость оборудования

Системы распыления требуют высоковакуумной камеры, точных контроллеров потока газа и высоковольтных источников питания. Это делает оборудование более сложным и, как правило, более дорогим, чем более простые методы нанесения покрытий.

Выбор правильного решения для вашей цели

Выбор технологии нанесения покрытия всегда должен определяться конечными свойствами, которые требуются вашему компоненту.

• Если ваш основной акцент делается на долговечности и адгезии: Магнетронное напыление — отличный выбор, поскольку оно интегрирует покрытие в подложку на атомном уровне.
• Если ваш основной акцент делается на высокочистой, однородной пленке для оптики или электроники: Точный контроль, предлагаемый магнетронным напылением, обеспечивает превосходное качество пленки.
• Если ваш основной акцент делается на нанесении покрытия на термочувствительный материал: Магнетронное напыление — это ведущий низкотемпературный процесс, который предотвращает повреждение деликатных подложек.
• Если ваш основной акцент делается на быстром, недорогом нанесении простой металлической пленки: Вам следует оценить, может ли более простая технология, такая как термическое испарение, удовлетворить ваши потребности.

Понимание этих фундаментальных принципов позволяет вам выбрать правильный инструмент для вашей конкретной инженерной задачи.

Сводная таблица:

Аспект	Ключевая деталь
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Основное применение	Нанесение тонких, однородных и высокоадгезионных пленок
Ключевое преимущество	Превосходная адгезия и низкотемпературная обработка
Распространенные применения	Нанесение покрытий на образцы для СЭМ, микроэлектроника, оптические покрытия
Идеально подходит для	Термочувствительных материалов, применений, требующих высокой однородности
