Что такое графен, выращенный методом CVD?Открывая будущее производства высококачественного графена

Графен, выращенный методом CVD, означает графен, полученный с помощью процесса химического осаждения из паровой фазы (CVD) - метода, позволяющего выращивать высококачественный однослойный графен на таких подложках, как медь или никель.Эта технология важна тем, что позволяет масштабировать экономически эффективное производство графена с превосходными свойствами, такими как проводимость, механическая прочность и гибкость.Выращенный методом CVD графен имеет ключевое значение для применения в электронике, прозрачных проводящих пленках и технологиях возобновляемой энергии.Однако для полной реализации его потенциала в передовых технологиях необходимо решить проблемы, связанные со стоимостью, обработкой и однородностью.

Ключевые моменты объяснены:

Что такое графен, выращенный методом CVD?Открывая будущее производства высококачественного графена
  1. Что такое CVD-выращенный графен?

    • Графен, выращенный методом CVD, - это двумерный материал, полученный с помощью процесса химического осаждения из паровой фазы.Он предполагает осаждение атомов углерода из источника углеводородного газа на подложку, обычно медную или никелевую, с образованием одного слоя графена.
    • Этот метод считается наиболее перспективным для получения высококачественного монослоя графена большой площади при относительно низкой стоимости по сравнению с другими методами.

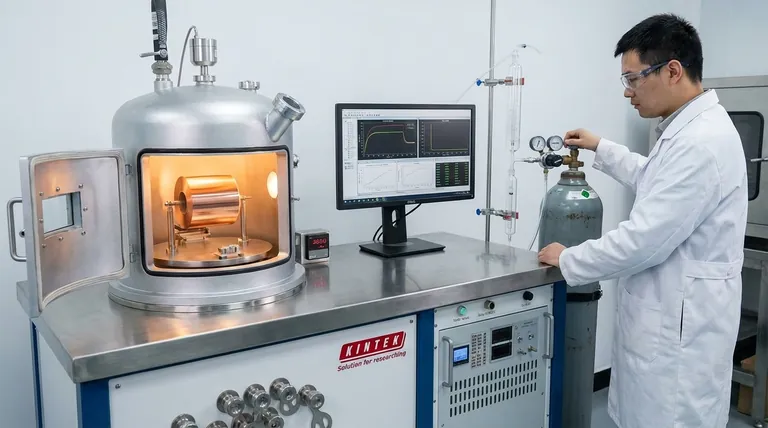

  2. Как работает процесс CVD?

    • Процесс CVD включает в себя введение летучего прекурсора (углеводородного газа) в реакционную камеру, часто в условиях вакуума.
    • Камера нагревается до определенной температуры реакции, в результате чего газ-прекурсор разлагается или вступает в химическую реакцию.
    • Образовавшиеся атомы углерода оседают на поверхности подложки, соединяясь и образуя непрерывный графеновый слой.
    • Со временем покрытие нарастает, покрывая все открытые участки подложки.
  3. Ключевые преимущества CVD-выращенного графена:

    • Масштабируемость: CVD позволяет производить непрерывные рулоны (R2R), что делает его пригодным для промышленного производства.
    • Чистота и качество: Процесс позволяет получать высокочистый, бездефектный графен с превосходными электрическими, механическими и оптическими свойствами.
    • Универсальность: CVD можно приспособить для выращивания графена на различных подложках, включая медь, никель и карбид кремния (SiC), что позволяет изменять свойства графена для конкретных применений.
  4. Области применения графена, выращенного методом CVD:

    • Электроника: Благодаря высокой проводимости и гибкости CVD-графен идеально подходит для использования в транзисторах, датчиках и гибкой электронике.
    • Прозрачные проводящие пленки: Высокая прозрачность и проводимость делают его потенциальной заменой оксида индия-олова (ITO) в сенсорных экранах и дисплеях.
    • Энергетические технологии: Большая площадь поверхности и проводимость графена выгодны для применения в солнечных батареях, аккумуляторах и суперконденсаторах.
    • Композиты и покрытия: Механическая прочность и легкие свойства делают его пригодным для использования в современных композитах и защитных покрытиях.
  5. Проблемы и будущие направления:

    • Стоимость и обработка: Хотя CVD относительно недорог по сравнению с другими методами, для широкого распространения необходимо дальнейшее снижение стоимости и совершенствование методов обработки.
    • Однородность и дефекты: Получение однородного, бездефектного графена на больших площадях остается сложной задачей.
    • Интеграция с существующими технологиями: Разработка методов интеграции CVD-графена в существующие производственные процессы имеет решающее значение для его коммерциализации.
  6. Инновации в CVD-выращивании графена:

    • Выращивание на SiC-подложках - это новый подход, который обеспечивает большую универсальность и контроль над качеством графена.Приготовление при более низких температурах предотвращает диффузию атомов SiC в основную массу, что приводит к получению высококачественного, свободно стоящего графена.
    • Исследователи изучают способы оптимизации параметров CVD, таких как температура, давление и скорость потока газа, для улучшения качества графена и масштабируемости.

Таким образом, графен, выращенный методом CVD, является преобразующим материалом с огромным потенциалом в различных отраслях промышленности.Его уникальные свойства и масштабируемый метод производства делают его краеугольным камнем для будущих технологических достижений при условии решения существующих проблем.

Сводная таблица:

Аспект Подробности
Определение Графен производится методом химического осаждения из паровой фазы (CVD) на таких подложках, как медь или никель.
Ключевые преимущества Масштабируемость, высокая чистота, универсальность и отличные электрические свойства.
Области применения Электроника, прозрачные проводящие пленки, энергетические технологии, композиты.
Проблемы Стоимость, обработка, унификация и интеграция с существующими технологиями.
Инновации Выращивание на подложках SiC, оптимизация параметров CVD для повышения качества.
