Что означает PVD в термическом напылении? Руководство по основам физического осаждения из паровой фазы

В материаловедении PVD означает Физическое осаждение из паровой фазы (Physical Vapor Deposition). Это семейство методов вакуумного напыления, используемых для получения тонких пленок и покрытий. Термическое напыление — это не просто пример процесса PVD; это один из самых фундаментальных и широко используемых методов в этой категории. В этом процессе исходный материал нагревается в высоком вакууме до испарения, а образующийся пар затем перемещается и конденсируется на более холодном подложке, образуя твердую пленку.

Физическое осаждение из паровой фазы (PVD) описывает любой процесс, при котором материал физически преобразуется в пар, транспортируется через вакуум и конденсируется на поверхности в виде тонкой пленки. Термическое напыление — это классический метод PVD, поскольку оно осуществляет эту стадию испарения исключительно за счет тепла, без каких-либо химических реакций.

Разбор Физического осаждения из паровой фазы (PVD)

Чтобы понять место термического напыления, сначала необходимо понять основные принципы PVD. Само название разбивает процесс на его основные компоненты.

«Физическая» трансформация

Определяющей характеристикой любого процесса PVD является то, что перенос материала является чисто физическим. Исходный материал меняет свое состояние с твердого или жидкого на газообразное (пар), а затем обратно на твердое, не претерпевая химической реакции.

Это контрастирует с Химическим осаждением из паровой фазы (CVD), где газы-прекурсоры реагируют на поверхности подложки с образованием пленки.

Паровая фаза

Все методы PVD включают создание пара из исходного материала. Конкретный механизм создания этого пара отличает различные методы PVD друг от друга.

При термическом напылении это достигается нагревом материала. В других методах, таких как распыление (sputtering), это достигается бомбардировкой источника энергичными ионами.

«Осаждение» в вакууме

Весь процесс — испарение, транспортировка и осаждение — происходит внутри камеры высокого вакуума. Вакуум критически важен по двум основным причинам.

Во-первых, он удаляет атмосферные газы, которые могут вступать в реакцию с паром и загрязнять его, обеспечивая чистоту конечной пленки. Во-вторых, он создает чистый путь с низким давлением для прохождения пара от источника к подложке без столкновения с другими молекулами.

Как работает термическое напыление как процесс PVD

Термическое напыление идеально воплощает принципы PVD. Это процесс прямой видимости, при котором испаренные атомы движутся по прямым линиям от источника к подложке.

Шаг 1: Нагрев исходного материала

Процесс начинается с размещения исходного материала, часто в виде гранул или проволоки, в тигле или на резистивном элементе (часто называемом «лодочкой»).

Затем этот источник нагревается внутри вакуумной камеры. Распространенные методы нагрева включают резистивный нагрев (пропускание тока через лодочку), нагрев электронным пучком или лазерный нагрев.

Шаг 2: Генерация пара

По мере повышения температуры материала увеличивается его давление пара. Как только достигается достаточно высокая температура, материал либо испаряется (если сначала плавится), либо сублимируется (если переходит непосредственно из твердого состояния в газообразное).

Это генерирует облако пара внутри камеры. Низкое давление вакуума позволяет пару расширяться от источника.

Шаг 3: Конденсация и рост пленки

Пар проходит через камеру и в конечном итоге попадает на подложку, которая намеренно поддерживается при значительно более низкой температуре.

При контакте с холодной поверхностью пар быстро охлаждается, конденсируется и прилипает к подложке, образуя твердую тонкую пленку. Этот процесс иногда называют металлизацией, особенно при осаждении металлов, таких как алюминий или золото.

Понимание компромиссов

Несмотря на свою простоту, термическое напыление имеет явные преимущества и ограничения по сравнению с другими методами PVD.

Преимущество: Простота и низкая стоимость

Системы термического напыления, как правило, проще по конструкции и дешевле в эксплуатации, чем другие системы PVD, например, для распыления. Это делает его очень доступной техникой для многих применений.

Преимущество: Высокая скорость напыления и чистота

Для многих распространенных материалов термическое напыление может обеспечить высокую скорость напыления. Поскольку процесс является «мягким» и включает низкоэнергетические частицы (около 0,1 эВ), он вызывает минимальное повреждение подложки и может давать пленки очень высокой чистоты.

Ограничение: Ограничения по материалам

Основное ограничение заключается в том, что процесс работает только для материалов, которые могут быть испарены при температурах, практически достижимых в вакуумной системе. Материалы с чрезвычайно высокой температурой плавления (тугоплавкие металлы) или соединения, которые разлагаются при нагревании, не подходят.

Ограничение: Плохая адгезия и покрытие

Низкая кинетическая энергия испаренных частиц может привести к более слабой адгезии пленки по сравнению с процессами с более высокой энергией, такими как распыление. Он также с трудом равномерно покрывает сложные трехмерные поверхности, что является проблемой, известной как плохое покрытие уступов (step coverage).

Выбор правильного варианта для вашей цели

Выбор правильного метода напыления требует сопоставления характеристик процесса с потребностями вашего приложения.

• Если ваш основной фокус — экономичное нанесение покрытий на простые металлы (например, алюминий для зеркал): Термическое напыление — отличный выбор благодаря своей простоте, скорости и высокой чистоте материала.
• Если ваш основной фокус — нанесение покрытий из тугоплавких металлов, сплавов или диэлектриков: Часто требуется метод с более высокой энергией, такой как распыление или электронно-лучевое напыление.
• Если ваш основной фокус — покрытие сложных 3D-форм или максимизация адгезии пленки: Распыление, как правило, превосходит, поскольку его более энергичные частицы обеспечивают лучшее покрытие поверхности и более прочное сцепление.

В конечном счете, признание того, что термическое напыление является основополагающей техникой PVD, позволяет вам понять ее конкретные сильные стороны и выбрать ее, когда ее возможности соответствуют целям вашего проекта.

Сводная таблица:

Характеристика PVD	Как подходит термическое напыление
Физическая трансформация	Материал меняет состояние за счет тепла, без химических реакций
Паровая фаза	Исходный материал нагревается до испарения/сублимации
Осаждение в вакууме	Пар конденсируется на холодной подложке в камере высокого вакуума
Основные варианты использования	Экономичное нанесение покрытий на простые металлы (например, алюминий, золото)
Ключевое ограничение	Плохое покрытие уступов на сложных 3D-поверхностях; ограничения по материалам

Нужно правильное решение PVD для требований вашей лаборатории по нанесению тонких пленок? KINTEK специализируется на лабораторном оборудовании и расходных материалах, предлагая индивидуальные системы термического напыления и экспертное руководство, чтобы помочь вам достичь высокочистых, экономически эффективных покрытий. Свяжитесь с нашей командой сегодня, чтобы обсудить ваше конкретное применение и узнать, как наш опыт в области PVD может улучшить ваши исследования или производственный процесс!

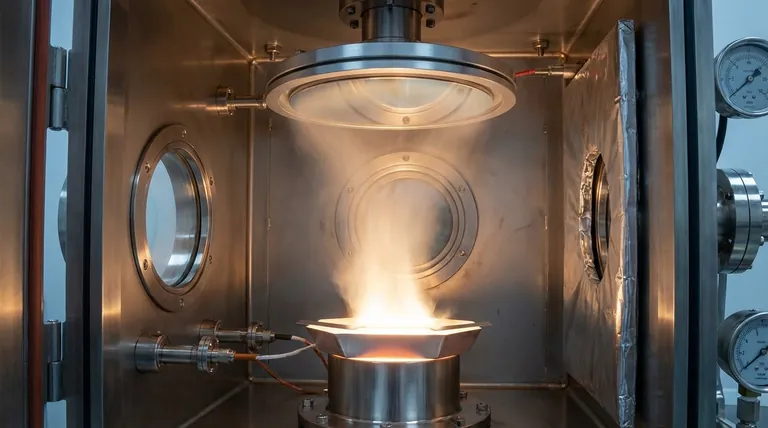

Визуальное руководство
