Какие существуют типы индукционных печей? Бессердечниковые против канальных для ваших нужд в плавке

Короче говоря, существует два основных типа индукционных печей: бессердечниковая индукционная печь и канальная индукционная печь. Бессердечниковый тип использует простой тигель для удержания металлической шихты, что делает его очень универсальным для плавки различных материалов из твердого состояния. Канальный тип, напротив, поддерживает непрерывный контур расплавленного металла, что делает его исключительно эффективным для поддержания больших объемов при определенной температуре.

Выбор между бессердечниковой и канальной печью заключается не в том, какая из них превосходит, а в том, какая подходит для конкретной цели. Ваше решение зависит от того, нужна ли вам гибкость пакетной плавки различных сплавов (бессердечниковая) или высокая эффективность поддержания большого непрерывного объема одного металла (канальная).

Как работают индукционные печи

Основной принцип: Электромагнитный нагрев

Индукционная печь не использует никаких внешних нагревательных элементов или пламени. Вместо этого она полагается на принцип электромагнитной индукции.

Высокочастотный переменный ток пропускается через медную катушку. Это создает сильное и быстро меняющееся магнитное поле вокруг нагреваемого металла, который называется загрузкой.

Это магнитное поле индуцирует мощные электрические токи, называемые вихревыми токами, непосредственно внутри самой металлической загрузки. Естественное сопротивление металла току этих токов генерирует интенсивное тепло, заставляя его плавиться быстро и эффективно.

Две основные архитектуры печей

Основное различие между типами индукционных печей заключается в конфигурации катушки и металлической загрузки.

Бессердечниковая индукционная печь

Бессердечниковая конструкция является самой концептуально простой и широко используемой для плавки.

Она состоит из футерованного огнеупорным материалом тигля, который содержит металлическую загрузку. Этот тигель окружен водоохлаждаемой медной катушкой. При подаче питания вся масса металла внутри тигля нагревается и плавится.

Поскольку она плавит всю партию из твердого (или «холодного») состояния, она идеально подходит для литейных цехов, которым требуется частая смена сплавов или которые должны работать не непрерывно, а партиями.

Канальная индукционная печь

Канальная печь работает больше как трансформатор. Она имеет железный сердечник с первичной катушкой, но вторичная «обмотка» представляет собой замкнутый контур или «канал» расплавленного металла.

Эту печь нельзя запустить с твердым металлом. Она требует первоначальной загрузки расплавленного металла, известной как «остаток» (heel), для завершения цепи. Затем индукционное поле эффективно нагревает этот контур, который циркулирует и поддерживает основной расплав металла при желаемой температуре.

Это заставляет канальную печь функционировать скорее как чрезвычайно эффективное устройство для поддержания температуры и перегрева, а не как основная плавильная установка.

Понимание компромиссов

Ни одна конструкция не является универсально лучшей; они разработаны для разных эксплуатационных нужд и представляют собой различные компромиссы.

Эксплуатационная гибкость

Бессердечниковая печь предлагает максимальную гибкость. Вы можете плавить разные металлы и сплавы последовательно и полностью отключать печь между сменами.

Канальная печь очень негибкая. Она предназначена для одного типа сплава и должна оставаться под напряжением, чтобы ее расплавленный остаток не затвердел, что повредило бы печь.

Энергоэффективность

Для поддержания больших объемов расплавленного металла при определенной температуре канальная печь значительно более энергоэффективна благодаря своей конструкции.

Для плавки твердого лома или слитков с холодного старта бессердечниковая печь является более эффективным и прямым решением. Однако она менее эффективна, чем канальная печь, для простого поддержания металла при температуре в течение длительного времени.

Диапазон применения

Универсальность бессердечниковой печи делает ее подходящей для широкого спектра применений, от производства высококачественной стали и специальных сплавов до литья по выплавляемым моделям и цветных металлов.

Канальная печь превосходна в крупнотоннажных операциях с одним сплавом, таких как поддержание чугуна в расплавленном состоянии на крупных литейных заводах или в алюминиевой промышленности для плавки и поддержания температуры.

Возможности рафинирования

Важно понимать, что ни один из типов печей не обеспечивает значительного металлургического рафинирования. Их основная цель — плавить и поддерживать температуру и однородность сплава с минимальными потерями, а не удалять примеси, такие как сера или фосфор.

Выбор правильной печи для вашего производства

Чтобы выбрать правильную печь, вы должны сначала определить свою основную производственную цель.

• Если ваш основной акцент делается на эксплуатационной гибкости и пакетной плавке: Бессердечниковая индукционная печь — это окончательный выбор благодаря ее способности работать с различными сплавами и холодным стартом.
• Если ваш основной акцент делается на крупнотоннажном поддержании температуры и энергоэффективности: Канальная индукционная печь превосходна в поддержании больших количеств одного расплавленного металла при постоянной температуре с меньшими затратами энергии.
• Если ваш основной акцент делается на производстве разнообразных сплавов: Пакетный характер бессердечниковой печи необходим для производства портфеля различных химических составов металлов без перекрестного загрязнения.

Понимание этих фундаментальных различий в конструкции позволяет вам выбрать точный инструмент для вашей конкретной металлургической цели.

Сводная таблица:

Характеристика	Бессердечниковая индукционная печь	Канальная индукционная печь
Основное применение	Пакетная плавка из твердого состояния	Поддержание температуры и перегрев больших объемов
Эксплуатационная гибкость	Высокая (смена сплавов, холодный старт)	Низкая (предназначена для одного сплава)
Энергоэффективность	Эффективна для плавки	Высокоэффективна для поддержания температуры
Лучше всего подходит для	Разнообразные сплавы, пакетные операции	Крупнотоннажные операции с одним сплавом

Выбор правильной печи имеет решающее значение для производительности и эффективности вашей лаборатории. KINTEK специализируется на поставке высококачественного лабораторного оборудования, включая индукционные печи, адаптированные к вашим конкретным требованиям к плавке и поддержанию температуры. Наши эксперты могут помочь вам определить идеальное решение — будь то гибкость бессердечниковой печи или эффективность канальной печи. Свяжитесь с нами сегодня через нашу [#ContactForm], чтобы обсудить, как мы можем поддержать успех вашей лаборатории с помощью идеального оборудования.

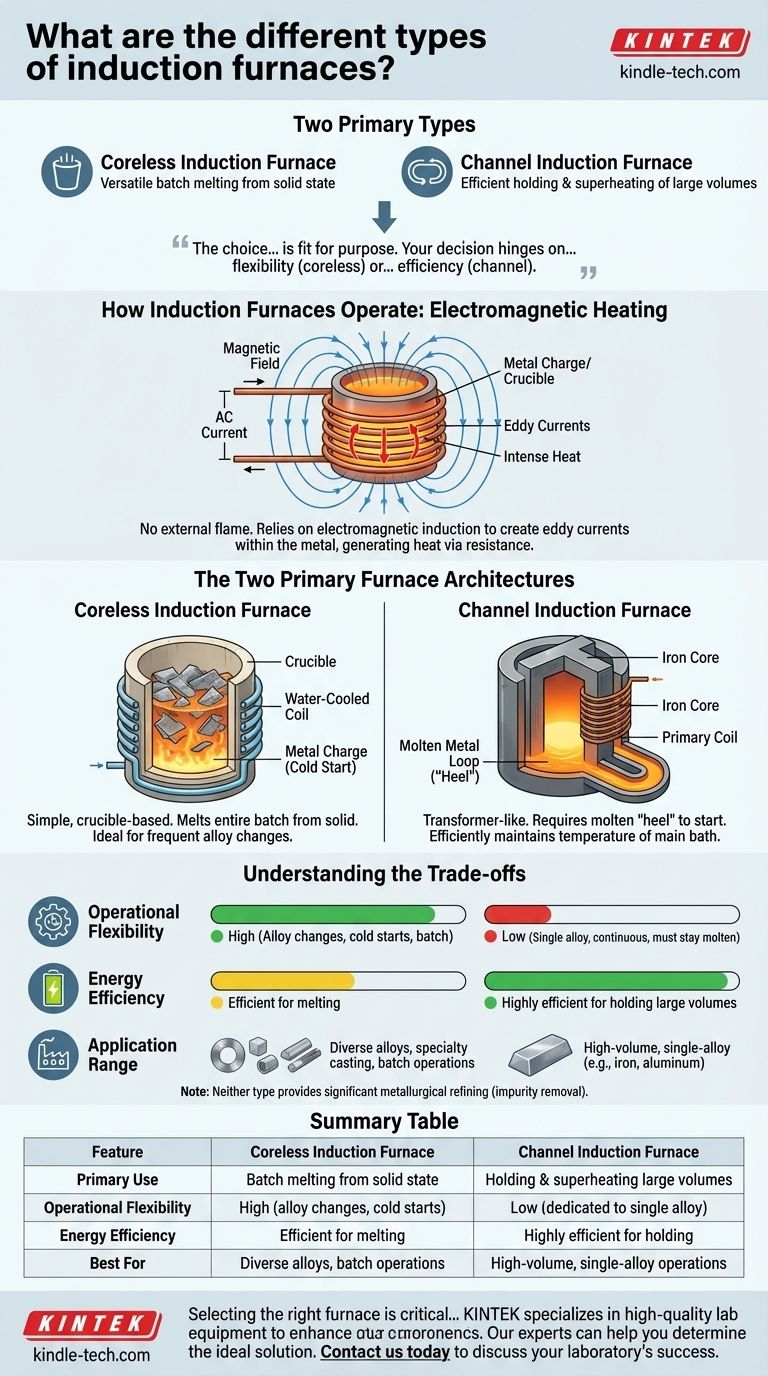

Визуальное руководство
