Каковы компоненты вращающейся печи? Руководство по основным системам и частям

По своей сути вращающаяся печь состоит из нескольких ключевых механических компонентов. К ним относятся основной цилиндрический корпус, защитная футеровка, опорные бандажи (или опорные кольца) и ролики, которые позволяют ей вращаться, а также приводной механизм, обеспечивающий вращательное движение. Эти части работают согласованно для транспортировки и обработки материалов при чрезвычайно высоких температурах.

Вращающаяся печь — это не просто набор механических частей, а полноценная система термической обработки. Для ее понимания необходимо выйти за рамки вращающегося цилиндра и рассмотреть интегрированные системы обработки материалов, нагрева и управления процессом, которые обеспечивают ее функционирование.

Деконструкция вращающейся печи: системный подход

Чтобы по-настоящему понять вращающуюся печь, лучше всего анализировать ее как три взаимосвязанные системы, которые работают вместе: основная механическая сборка, которая вращается, система обработки материалов, которая перемещает продукт через нее, и термическая система, которая управляет процессом.

Основная механическая сборка

Это центральная вращающаяся конструкция и компоненты, обеспечивающие ее движение.

Корпус

Корпус — это внешний стальной цилиндр печи. Он обеспечивает основную структуру и спроектирован так, чтобы выдерживать огромное механическое напряжение вращения и термического расширения.

Футеровка

Внутри корпуса находится футеровка из жаропрочных кирпичей или литого материала. Эта футеровка защищает стальной корпус от экстремальных внутренних температур процесса, которые могут превышать 1450°C (2640°F) в таких применениях, как производство цемента.

Опорные бандажи и ролики (опорные кольца и цапфы)

К внешней стороне корпуса крепятся большие стальные бандажи, называемые опорными бандажами. Эти бандажи опираются на набор сверхмощных роликов (или опорных колес), которые несут весь вес печи и позволяют ей вращаться с минимальным трением.

Приводной механизм

Приводной механизм состоит из двигателя и большого зубчатого колеса (венцовой шестерни), которое окружает корпус печи. Эта система обеспечивает крутящий момент, необходимый для вращения массивного цилиндра с медленной, контролируемой скоростью, обычно от 1 до 3 оборотов в минуту.

Упорные ролики

Поскольку печь устанавливается под небольшим углом, гравитация постоянно тянет ее вниз. Упорные ролики расположены так, чтобы прижиматься к боковой стороне опорного бандажа, предотвращая это продольное движение и удерживая печь в правильном положении.

Система обработки материалов

Эта система управляет потоком твердых веществ в печь, через нее и из нее.

Загрузочное устройство

Сырье подается в верхний, или «загрузочный», конец наклонной печи. Это может быть как простой желоб, так и более сложный шнековый питатель, обеспечивающий постоянную и контролируемую скорость подачи материала.

Система выгрузки

Обработанный материал выходит из нижнего, или «разгрузочного», конца. Разгрузочный патрубок или кожух улавливает горячий продукт и направляет его на следующую стадию, которой часто является охладитель.

Уплотнения

Уплотнения являются критически важными компонентами как на загрузочном, так и на разгрузочном концах. Они предотвращают утечку холодного воздуха в печь и выход горячих газов или материала, обеспечивая как эффективность процесса, так и эксплуатационную безопасность.

Система теплового контроля и управления

Это «мозг» и «сердце» операции, управляющие теплом и переменными процесса.

Механизм нагрева

Тепло обычно генерируется большой горелкой, установленной на разгрузочном конце, которая направляет пламя газа, масла или пылевидного угля непосредственно в печь. Некоторые специализированные печи используют электрические нагревательные элементы, расположенные вокруг корпуса, для точного, равномерного контроля температуры.

Внутренние теплообменники

Для повышения эффективности многие печи оснащены внутренними компонентами, такими как металлические цепи или керамические ребра. Эти теплообменники поднимают материал в поток горячего газа, значительно увеличивая скорость теплопередачи.

Блок управления

Современные печи управляются сложным блоком управления. Эта система использует датчики для мониторинга температуры, давления и состава газа, а затем с помощью исполнительных механизмов и интеллектуальных приборов регулирует расход топлива, скорость вращения и скорость подачи для поддержания оптимальных условий.

Понимание индивидуализации и компромиссов

Вращающаяся печь никогда не является универсальным решением; ее компоненты сильно настраиваются под конкретный материал и термический процесс.

Конструкция, специфичная для материала

Выбор огнеупорного материала, конструкция внутренних теплообменников и даже размеры печи диктуются процессом. Например, печь для сушки будет работать при гораздо более низких температурах и иметь другие потребности, чем печь, используемая для высокотемпературного обжига известняка.

Прямой и косвенный нагрев

Печи с прямым нагревом, где пламя и продукты сгорания контактируют с материалом, очень эффективны, но могут вносить загрязнения. Печи с косвенным нагревом или электрические печи обеспечивают чистую среду обработки, но часто более сложны и дороги в эксплуатации.

Сложность эксплуатации

Добавление сложных внутренних теплообменников или передовых систем управления может повысить тепловую эффективность и качество продукта. Однако это также увеличивает требования к техническому обслуживанию и первоначальные капитальные затраты на систему.

Правильный выбор для вашей цели

Понимание функции каждого компонента позволяет сосредоточиться на том, что наиболее важно для вашей конкретной цели.

• Если ваша основная цель — эффективность процесса и качество продукта: Уделите самое пристальное внимание блоку управления, типу нагревательного механизма и конструкции внутренних теплообменников.
• Если ваша основная цель — надежность и техническое обслуживание: Ваши ключевые компоненты — это приводной механизм, опорные бандажи и ролики, а также долговечность футеровки.
• Если ваша основная цель — проектирование или закупка новой системы: Критическая задача состоит в том, чтобы все компоненты, от системы подачи до уплотнений, были специфицированы в соответствии с точными термическими требованиями вашего материала.

В конечном итоге, освоение вращающейся печи происходит от понимания того, что она функционирует как единая динамическая система, где каждый компонент играет критически важную роль в конечном результате.

Сводная таблица:

Система	Основные компоненты	Основная функция
Основная механическая сборка	Корпус, Футеровка, Опорные бандажи, Ролики, Приводной механизм, Упорные ролики	Обеспечивает структурную целостность и позволяет осуществлять контролируемое вращение
Система обработки материалов	Загрузочное устройство, Система выгрузки, Уплотнения	Управляет потоком материалов в печь, через нее и из нее
Система теплового контроля и управления	Горелка/Нагревательный механизм, Внутренние теплообменники, Блок управления	Генерирует и регулирует тепло, контролирует переменные процесса для оптимальной производительности

Нужна надежная вращающаяся печь или экспертная консультация по высокотемпературному технологическому оборудованию? KINTEK специализируется на лабораторном и промышленном оборудовании, включая индивидуальные вращающиеся печи, разработанные для вашего конкретного материала и термических требований. Независимо от того, сосредоточены ли вы на эффективности процесса, качестве продукта или надежности системы, наши решения адаптированы для удовлетворения ваших потребностей. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем поддержать ваши лабораторные или производственные цели!

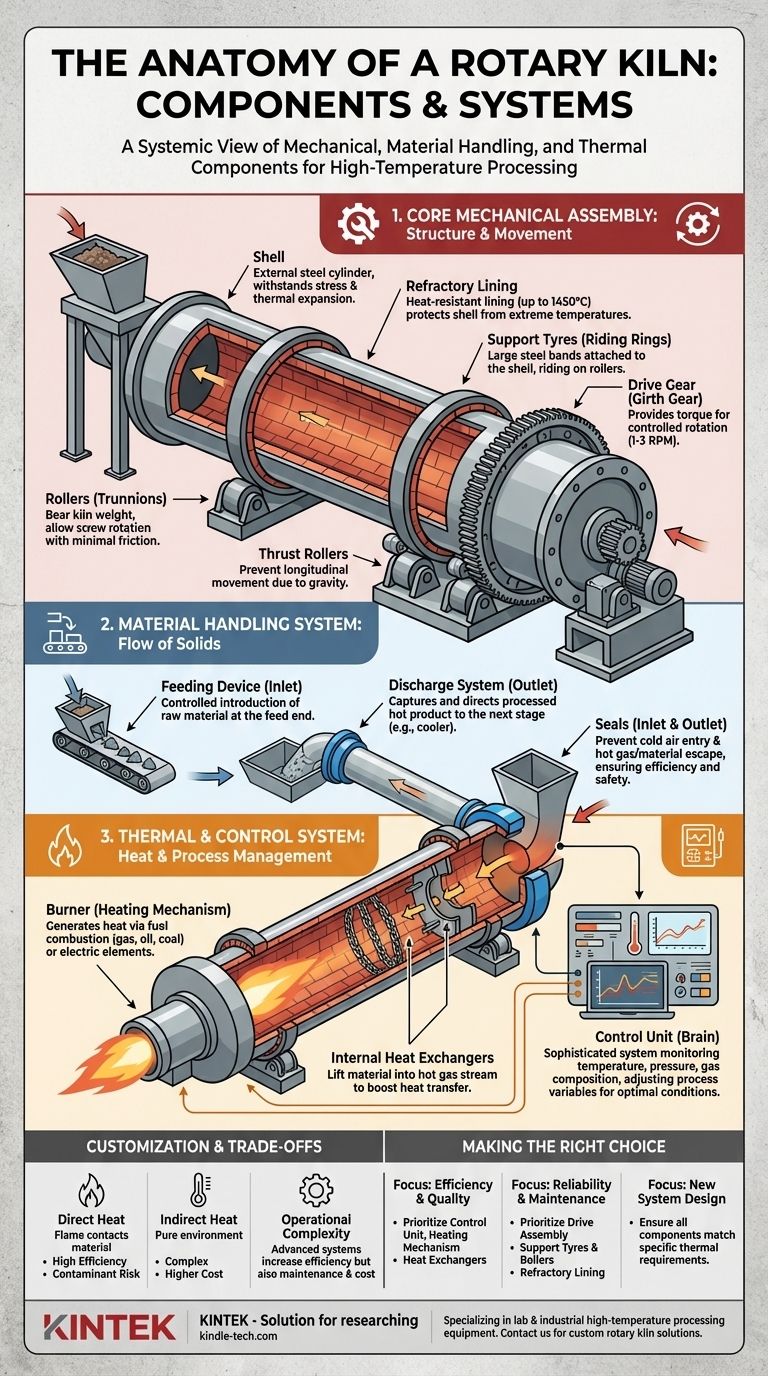

Визуальное руководство
