По своей сути, химическое осаждение из паровой фазы при низком давлении (ЛЧХОС) — это высокотехнологичный процесс для создания исключительно однородных и чистых тонких пленок, что делает его краеугольным камнем современной микрофабрикации. Хотя он разделяет фундаментальные принципы всех методов химического осаждения из паровой фазы (ХОФ), использование вакуумной среды дает явные преимущества для производства высококачественных материалов на больших площадях и сложных топографиях.
Ключевое преимущество ЛЧХОС заключается не только в том, что он делает, но и в том, как он это делает. Снижая давление в камере, процесс позволяет молекулам газа перемещаться дальше и свободнее, что приводит к превосходной однородности пленки и возможности одновременного нанесения покрытия на множество подложек с высокой чистотой.
Как низкое давление меняет все
Чтобы понять преимущества ЛЧХОС, мы должны сначала понять физику работы в вакууме. Ключевое понятие — это средняя длина свободного пробега, то есть среднее расстояние, которое молекула газа проходит до столкновения с другой.
Роль средней длины свободного пробега
В стандартной системе при атмосферном давлении камера переполнена молекулами газа, которые постоянно сталкиваются. Это ограничивает их движение.
В системе ЛЧХОС давление снижается в 1000–10 000 раз. Это резко увеличивает среднюю длину свободного пробега, позволяя молекулам исходного газа проходить гораздо дальше до взаимодействия. Это одно изменение является источником основных преимуществ ЛЧХОС.
Ключевые преимущества процесса ЛЧХОС
Уникальная среда внутри реактора ЛЧХОС напрямую приводит к ощутимым преимуществам для производства, особенно в полупроводниковой промышленности.
Превосходная однородность пленки
Поскольку молекулы газа могут проходить большие расстояния без столкновений, они очень равномерно распределяются по всей реакционной камере.
Это приводит к высоко однородной скорости осаждения по всей поверхности подложки. Полученная пленка имеет постоянную толщину, что критически важно для работы электронных устройств.
Отличное конформное покрытие
Большая средняя длина свободного пробега также позволяет ЛЧХОС обеспечивать выдающееся конформное покрытие. Это означает, что пленка идеально повторяет форму сложных трехмерных микроструктур на пластине.
В отличие от методов осаждения по прямой видимости, газ при ЛЧХОС может проникать в глубокие траншеи и огибать острые углы, обеспечивая непрерывное и равномерное покрытие везде.
Высокая производительность благодаря пакетной обработке
Природа без прямой видимости и высокая однородность ЛЧХОС обеспечивают невероятную эффективность процесса. Вместо обработки одной пластины за раз десятки или даже сотни пластин могут быть уложены вертикально в «лодочку».
Исходные газы протекают между пластинами, осаждая материал равномерно на всех них одновременно. Эта возможность пакетной обработки делает ЛЧХОС чрезвычайно экономичным для крупносерийного производства.
Высокая чистота пленки
Работа в вакууме по своей сути снижает концентрацию нежелательных фоновых газов и загрязнителей в камере.
Это приводит к росту высокочистых пленок, поскольку вероятность включения примесей в материал ниже. Это необходимо для достижения желаемых электрических и материальных свойств в чувствительных приложениях.
Понимание компромиссов
Ни один процесс не идеален. Преимущества ЛЧХОС сопровождаются специфическими требованиями и ограничениями, которые важно понимать.
Высокие рабочие температуры
Значительным недостатком многих процессов ЛЧХОС является необходимость высоких температур, часто в диапазоне от 600°C до 1000°C, для запуска необходимых химических реакций.
Этот высокий термический бюджет ограничивает его использование подложками, которые могут выдерживать такой нагрев. Он не подходит для нанесения пленок на чувствительные к температуре материалы, такие как пластики или определенные завершенные слои устройств.
Относительно низкие скорости осаждения
Хотя общая пропускная способность высока благодаря пакетной обработке, фактическая скорость роста пленки на любой отдельной пластине, как правило, ниже, чем при ХОФ при атмосферном давлении (ХОФАД).
Выбор между ними зависит от того, является ли приоритетом скорость для одной детали или эффективность для большой партии.
Сложность процесса и оборудования
Системы ЛЧХОС требуют вакуумных насосов, герметичных камер и сложного контроля процесса для точного управления давлением и потоком газа. Используемые исходные газы также часто являются опасными.
Это делает оборудование более сложным и дорогим, чем более простые атмосферные системы, и требует строгих протоколов безопасности.
Принятие правильного решения для вашей цели
Выбор метода осаждения требует согласования возможностей процесса с вашей основной целью.
- Если ваш основной фокус — высочайшее качество пленки для микроэлектроники: ЛЧХОС часто является лучшим выбором благодаря своей непревзойденной однородности, конформности и чистоте на кремниевых пластинах.
- Если ваш основной фокус — нанесение покрытия на подложку, чувствительную к температуре: ЛЧХОС не подходит; потребуется низкотемпературный процесс, такой как плазмохимическое осаждение из паровой фазы (ПХОФ).
- Если ваш основной фокус — максимальная пропускная способность для массового производства: Возможность пакетной обработки ЛЧХОС делает его одной из самых эффективных и масштабируемых технологий осаждения.
- Если ваш основной фокус — максимально быстрое нанесение покрытия на один элемент: Скорость осаждения ЛЧХОС ниже, чем у других методов, поэтому ХОФАД может подойти лучше, если пакетная обработка невозможна.
В конечном счете, выбор ЛЧХОС — это стратегическое решение в пользу совершенства пленки и масштаба производства в ущерб скорости процесса и температурной гибкости.
Сводная таблица:
| Преимущество | Ключевая особенность | Идеальный сценарий использования |
|---|---|---|
| Превосходная однородность пленки | Постоянная толщина на больших площадях | Микроэлектроника, производство полупроводников |
| Отличное конформное покрытие | Равномерное покрытие на сложных 3D-структурах | MEMS-устройства, передовые датчики |
| Высокая пропускная способность | Пакетная обработка нескольких пластин | Среды крупносерийного производства |
| Высокая чистота пленки | Снижение загрязнения в вакуумной среде | Чувствительные электронные приложения |
Нужны высококачественные тонкие пленки для вашей лаборатории? KINTEK специализируется на передовом лабораторном оборудовании и расходных материалах, включая решения ЛЧХОС, адаптированные для лабораторий, требующих превосходной однородности и высокой пропускной способности. Наш опыт гарантирует, что вы получите правильное оборудование для достижения ваших конкретных исследовательских и производственных целей. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем расширить возможности вашей лаборатории!

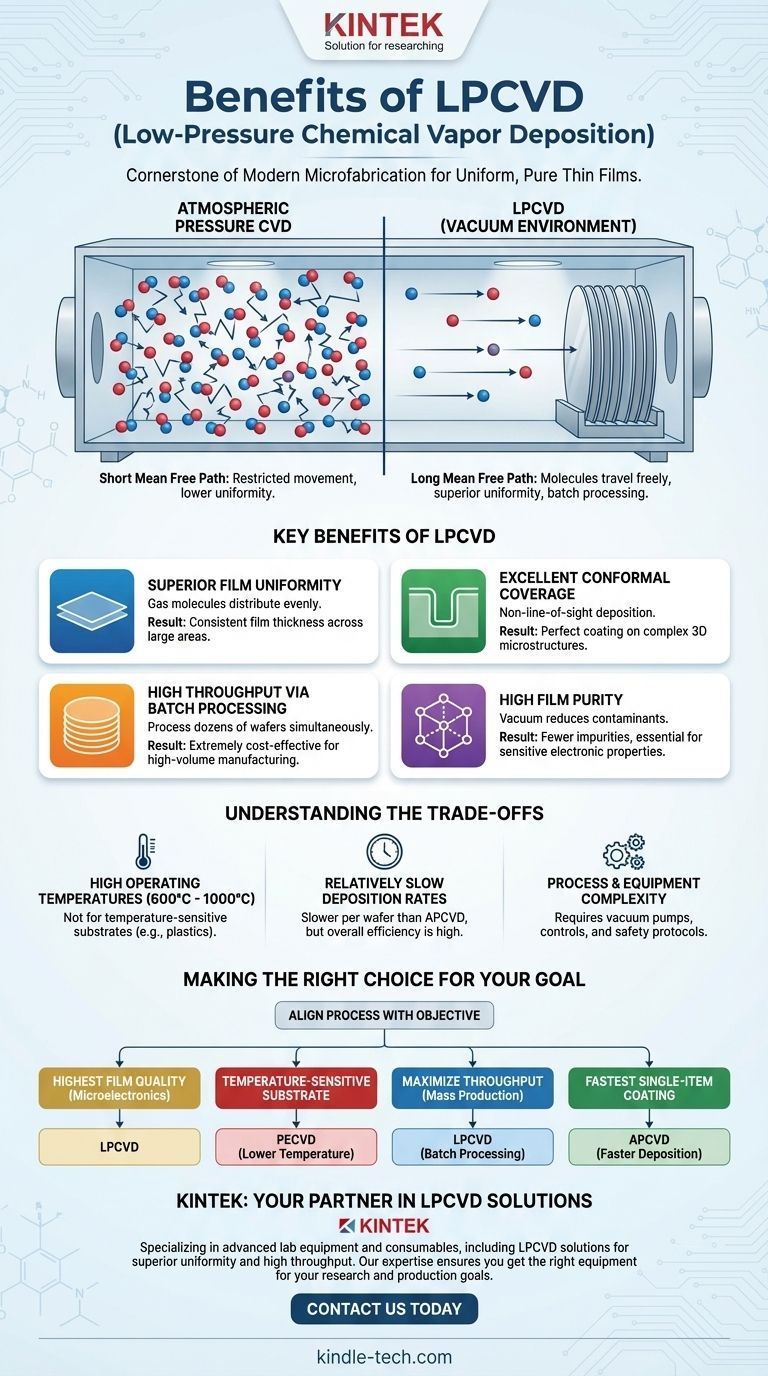

Визуальное руководство
