Как Плазма Улучшает Хов? Откройте Для Себя Низкотемпературное Высококачественное Осаждение Тонких Пленок

Плазма улучшает химическое осаждение из паровой фазы (ХОВ) за счет использования электрического поля для генерации высокореакционноспособных химических частиц при низких температурах. Этот процесс, известный как ПУХОВ, устраняет необходимость в интенсивном нагреве, требуемом при традиционном термическом ХОВ. Создавая плазму, исходные газы распадаются на реактивные ионы и радикалы, которые легко образуют пленку на подложке, что позволяет осуществлять осаждение на материалах, не выдерживающих высоких температур.

В то время как традиционное ХОВ полагается на грубую тепловую энергию для инициирования химических реакций, плазменно-усиленное ХОВ (ПУХОВ) действует как химический катализатор. Оно использует целенаправленную энергию плазмы для выполнения «тяжелой работы» по разложению газов, обеспечивая рост высококачественных пленок при значительно более низкой температуре.

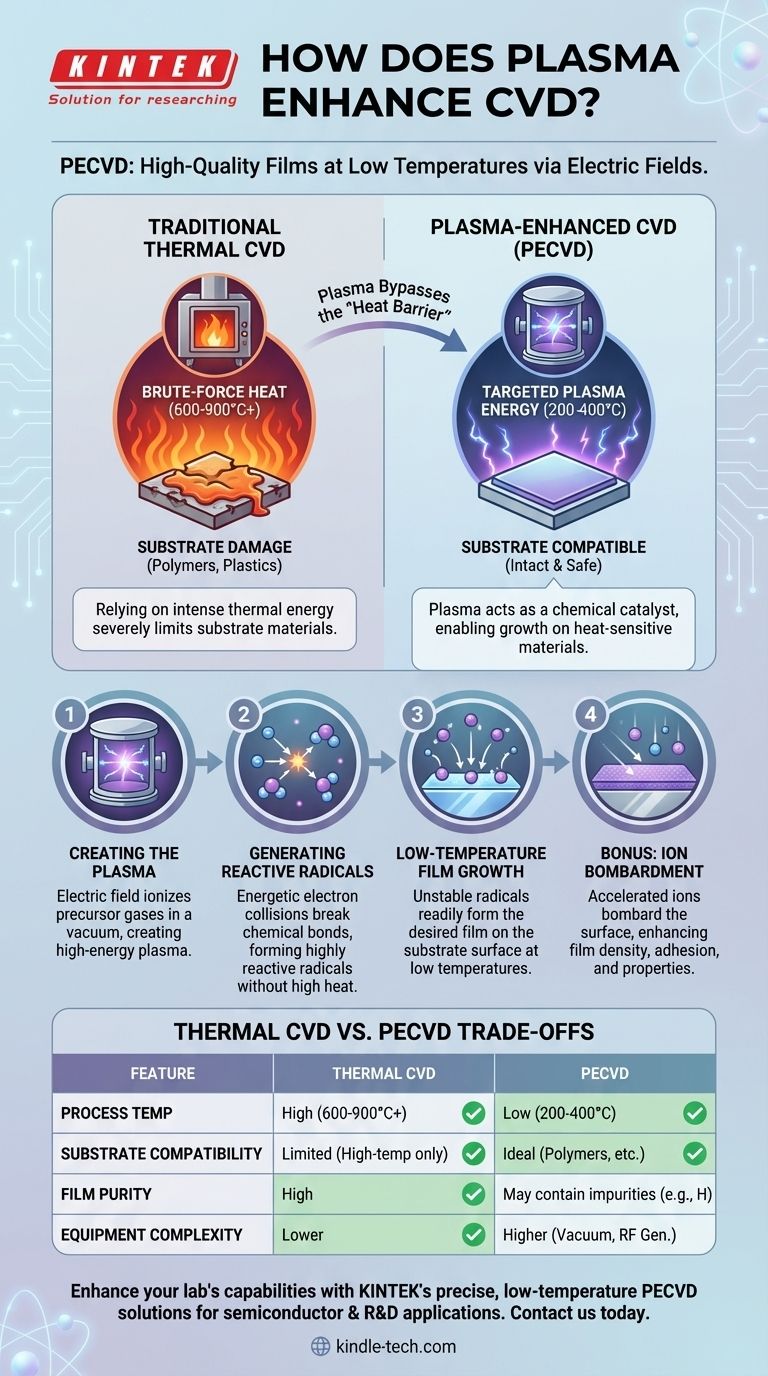

Как плазма улучшает ХОВ? Откройте для себя низкотемпературное высококачественное осаждение тонких пленок

Основная проблема: барьер высоких температур термического ХОВ

Чтобы понять ценность плазмы, мы должны сначала осознать фундаментальное ограничение обычного термического ХОВ.

Необходимость в грубом нагреве

Традиционное термическое ХОВ работает путем нагрева подложки в присутствии исходных газов. Высокая температура (часто 600–900°C или выше) обеспечивает необходимую тепловую энергию для разрыва химических связей в молекулах газа.

Ограничения подложки

Это требование интенсивного нагрева серьезно ограничивает типы материалов, которые могут использоваться в качестве подложек. Многие важные материалы, такие как полимеры, пластмассы и сложные полупроводниковые приборы с уже существующими металлическими слоями, будут повреждены, расплавлены или разрушены при таких температурах.

Как плазма решает проблему температуры

ПУХОВ вводит новый источник энергии — электрическое поле — для управления химической реакцией, что коренным образом меняет требования процесса.

Шаг 1: Создание плазмы

Процесс начинается с введения исходных газов в вакуумную камеру с низким давлением. Затем в камере прикладывается электрическое поле, обычно в радиочастотном (РЧ) диапазоне.

Это поле возбуждает газ, отрывая электроны от некоторых молекул газа. Результатом является плазма: ионизированный газ, содержащий смесь высокоэнергетических электронов, положительных ионов и нейтральных химических радикалов.

Шаг 2: Генерация реактивных радикалов без нагрева

Это критический шаг. Высокоэнергетические электроны в плазме сталкиваются со стабильными молекулами исходного газа. Эти столкновения достаточно энергичны, чтобы разорвать химические связи, создавая высокую концентрацию химически реактивных радикалов.

Важно отметить, что этот разрыв связей происходит из-за столкновений с высокоэнергетическими электронами, а не потому, что сам газ горячий. Общая температура газа остается низкой (обычно 200–400°C).

Шаг 3: Низкотемпературный рост пленки

Эти радикалы крайне нестабильны и легко вступают в реакцию друг с другом и с поверхностью подложки, образуя желаемую твердую пленку. Поскольку радикалы уже настолько реактивны, им не требуется высокая тепловая энергия от подложки для завершения процесса осаждения.

Шаг 4: Бонус ионной бомбардировки

Помимо создания радикалов, плазма также генерирует ионы. Эти ионы ускоряются электрическим полем и мягко бомбардируют поверхность подложки. Эта низкоэнергетическая бомбардировка может повысить плотность пленки, улучшить адгезию и дать инженерам дополнительный параметр для контроля свойств пленки, таких как напряжение.

Понимание компромиссов

Несмотря на свою мощь, ПУХОВ не является универсальным решением. Оно сопряжено с определенными компромиссами по сравнению с высокотемпературными методами.

Чистота пленки и напряжение

Поскольку исходные газы фрагментируются менее контролируемым образом, чем при чистом термическом разложении, пленки ПУХОВ иногда могут содержать нежелательные элементы, такие как водород из силана (SiH₄). Пленки также могут иметь более высокое внутреннее напряжение по сравнению с их высокотемпературными аналогами.

Сложность и стоимость оборудования

Система ПУХОВ по своей сути сложнее, чем печь для термического ХОВ. Она требует вакуумной камеры, точных регуляторов расхода газа, мощного РЧ-генератора и согласующих цепей, что увеличивает первоначальные инвестиции и сложность обслуживания.

Потенциал повреждения подложки

Хотя ПУХОВ ценится за низкую температуру, ионная бомбардировка, если ее не контролировать должным образом, может вызвать тонкие повреждения поверхности подложки или растущей пленки. Это критический параметр, который необходимо оптимизировать для чувствительных электронных применений.

Сделайте правильный выбор для вашей цели

Выбор между термическим ХОВ и ПУХОВ полностью зависит от требований вашей подложки и желаемых свойств пленки.

Если ваша основная цель — осаждение на термочувствительных материалах (таких как пластмассы, органические вещества или полностью обработанные пластины): ПУХОВ является окончательным и часто единственным выбором, поскольку оно предотвращает термическое повреждение.
Если ваша основная цель — достижение максимально возможной чистоты пленки и кристаллического качества (например, эпитаксиальный кремний): Высокотемпературное термическое ХОВ часто превосходит, поскольку чистая, термически управляемая реакция минимизирует примеси.
Если ваша основная цель — высокопроизводительное осаждение диэлектрических слоев (таких как нитрид или оксид кремния) в полупроводниковом производстве: ПУХОВ обеспечивает идеальный баланс хорошего качества пленки, высокой скорости осаждения и совместимости с нижележащими структурами приборов.

Понимая, что роль плазмы заключается в обеспечении химической энергии без тепловой энергии, вы можете уверенно выбрать метод осаждения, который наилучшим образом соответствует вашим материалам, затратам и целям производительности.

Сводная таблица:

Характеристика	Термическое ХОВ	Плазменно-усиленное ХОВ (ПУХОВ)
Рабочая температура	Высокая (600–900°C+)	Низкая (200–400°C)
Совместимость с подложками	Ограничена высокотемпературными материалами	Идеально подходит для полимеров, пластмасс, обработанных пластин
Основной источник энергии	Тепловая энергия	Электрическое поле (плазма)
Чистота пленки	Высокая	Может содержать примеси (например, водород)
Сложность оборудования	Ниже	Выше (требуется вакуум, РЧ-генератор)
