Как перенести графен? Освойте процесс влажного переноса с помощью ПММА для безупречных результатов

Перенос графена — это критически важная многоэтапная процедура, которая соединяет синтез и применение. Наиболее распространенный метод включает использование полимера, обычно полиметилметакрилата (ПММА), в качестве временного опорного каркаса. Этот полимерный слой позволяет безопасно извлечь хрупкий, толщиной в один атом, лист графена с его подложки для роста и переместить его на новую, функциональную подложку.

Основная проблема переноса графена заключается в перемещении микроскопической, хрупкой пленки без внесения таких дефектов, как разрывы или морщины. Стандартное решение — это процесс «влажного переноса», который использует жертвенный полимерный слой для механической поддержки, пока исходный металл для роста химически травится.

Зачем нужен перенос графена?

Необходимость процесса переноса проистекает из того, как производится высококачественный графен. Метод определяет необходимость перемещения материала на полезную поверхность.

Проблема роста против применения

Лучшим методом создания больших, высококачественных листов графена является химическое осаждение из паровой фазы (CVD). Этот процесс выращивает графен на каталитической металлической фольге, чаще всего медной.

Хотя медь является отличной подложкой для роста, она не является той подложкой, которая нужна для большинства электронных или фотонных применений. Например, для создания транзистора графен необходимо поместить на изолирующую подложку, такую как кремниевая пластина со слоем диоксида кремния (Si/SiO₂).

Роль подложки для роста

В процессе CVD углеводородные газы разлагаются при высоких температурах, а атомы углерода располагаются в гексагональной решетке графена на поверхности металлического катализатора. В результате получается сплошная графеновая пленка, покрывающая фольгу. Процесс переноса — единственный способ изолировать эту пленку и поместить ее на технологически значимый материал.

Стандартный метод переноса с использованием ПММА

Этот мокрохимический процесс является рабочей лошадкой в исследовательских лабораториях графена по всему миру. Его можно разделить на четыре основных этапа.

Этап 1: Покрытие опорным слоем

Сначала на графен, находящийся на медной фольге для роста, наносится тонкий слой опорного полимера, почти всегда ПММА, методом центрифугирования. Этот слой ПММА действует как жесткая «ручка» или каркас, который защищает хрупкий графен на последующих этапах.

Этап 2: Травление подложки для роста

Затем стопка ПММА/графен/медь помещается в химическую ванну или травитель, который избирательно растворяет медную фольгу, не повреждая графен или ПММА. По мере травления меди прозрачная пленка ПММА/графен высвобождается и остается плавать на поверхности жидкости.

Этап 3: «Ловля» и размещение пленки

Плавающую пленку аккуратно «ловят» из травителя, обычно путем погружения целевой подложки (например, кремниевой пластины) в ванну и зачерпывания пленки. Пленка прилипает к новой подложке, после чего ее осторожно высушивают.

Этап 4: Удаление опорного слоя

Наконец, весь образец помещают в растворитель, такой как ацетон, который растворяет опорный слой ПММА. Эта финальная промывка оставляет только чистый, однослойный лист графена на целевой подложке, готовый к изготовлению устройства.

Понимание компромиссов и проблем

Несмотря на стандартизацию, влажный перенос с помощью ПММА не является идеальным процессом. Понимание его ограничений имеет решающее значение для интерпретации результатов и устранения неполадок.

Риск физического повреждения

Процесс является механически интенсивным. Даже с опорой из ПММА пленка может подвергаться разрывам, морщинам и складкам. Эти структурные дефекты нарушают идеальную кристаллическую решетку графена и могут серьезно ухудшить его электрические и механические свойства.

Неизбежные остатки полимера

Удалить 100% опорного слоя ПММА практически невозможно. Следовые количества полимерных остатков неизбежно остаются на поверхности графена. Эти остатки действуют как загрязнитель, рассеивая носители заряда и снижая производительность материала в электронных устройствах.

Проблемы масштабируемости

Стандартный метод влажного переноса в значительной степени ручной и его трудно автоматизировать. Это создает серьезное узкое место для промышленного производства графеновых устройств, которое потребует обработки тысяч крупноформатных пластин с высокой производительностью и однородностью.

Выбор правильного варианта для вашей цели

Чувствительность вашего применения к дефектам и загрязнениям определит ваш подход к процессу переноса.

• Если ваше основное внимание уделяется лабораторным исследованиям и прототипированию: Стандартный метод влажного переноса с помощью ПММА является устоявшейся отраслевой практикой и вполне подходит для создания функциональных устройств.
• Если ваше основное внимание уделяется высокопроизводительной электронике: Уделяйте пристальное внимание очистке и отжигу после переноса, чтобы минимизировать остатки полимера, поскольку это является основным фактором, ограничивающим производительность устройства.
• Если ваше основное внимание уделяется промышленному производству: Изучите новые автоматизированные методы переноса или методы «рулон в рулон», которые обещают более высокую пропускную способность и лучшую однородность по сравнению с ручным влажным переносом.

Освоение процесса переноса — это критически важное звено между синтезом высококачественного графена и реализацией его потенциала в функциональных устройствах.

Сводная таблица:

Этап	Ключевое действие	Назначение
1	Покрытие ПММА	Обеспечить жесткий опорный каркас для хрупкой графеновой пленки
2	Травление медной подложки	Растворить металл для роста, высвобождая пленку ПММА/графен
3	Ловля и размещение пленки	Зачерпнуть плавающую пленку на целевую подложку (например, Si/SiO₂)
4	Удаление слоя ПММА	Растворить опорный полимер в растворителе, оставив чистый графен

Нужно оптимизировать процесс переноса графена для высокопроизводительных устройств? KINTEK специализируется на предоставлении точного лабораторного оборудования и расходных материалов, необходимых для каждого этапа: от центрифуг для равномерного нанесения ПММА до химических ванн для контролируемого травления. Наш опыт помогает исследователям добиваться более чистых переносов с минимальными дефектами и остатками. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как наши решения могут улучшить ваши исследования и разработки в области графена.

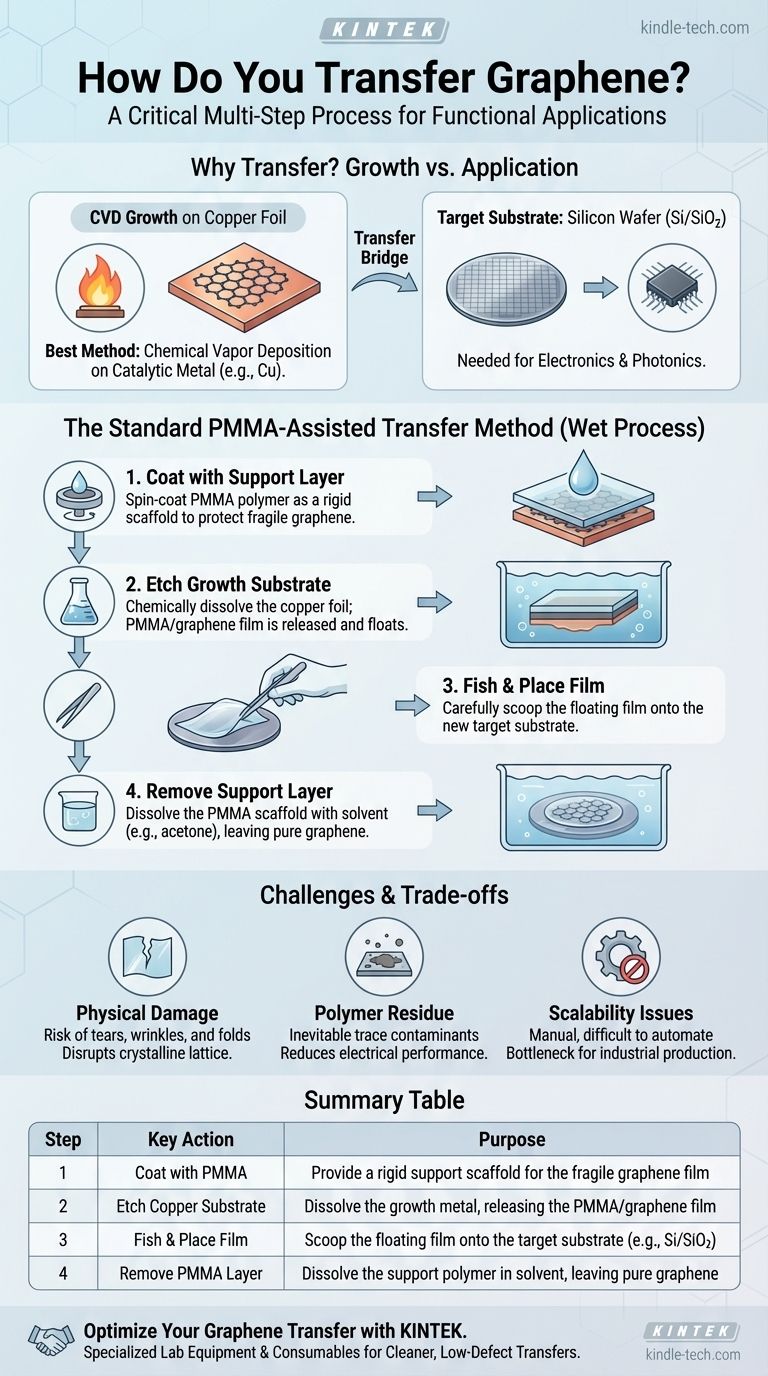

Визуальное руководство
