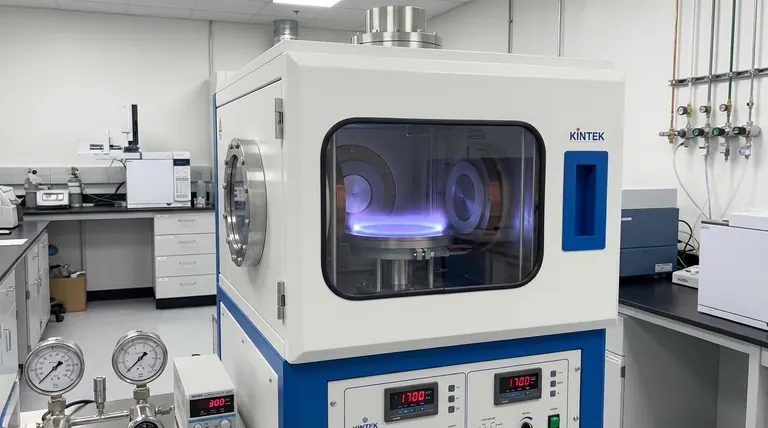

Почему магниты используются при распылении? Увеличение скорости осаждения и защита чувствительных подложек

Короче говоря, магниты используются при распылении для создания магнитной ловушки для электронов. Эта ловушка удерживает плазму непосредственно над материалом мишени, заставляя электроны двигаться по более длинной спиральной траектории. Эти захваченные электроны гораздо чаще сталкиваются с нейтральными атомами газа, что значительно увеличивает скорость ионизации и создает плотное облако положительных ионов, которые бомбардируют мишень, что приводит к значительно более эффективному процессу распыления.

Основная функция магнитов заключается в преобразовании стандартного распыления в высокоэффективный процесс. Захватывая электроны, они создают плотную, локализованную плазму, которая увеличивает скорость осаждения при более низком давлении и защищает подложку от разрушительной бомбардировки высокоэнергетическими электронами.

Фундаментальная проблема, которую решают магниты

Чтобы понять, почему магниты так важны, необходимо сначала осознать ограничения базовой системы распыления, в которой их нет.

Неэффективность базового распыления

В простой установке распыления свободные электроны, генерируемые в плазме, могут легко выходить и перемещаться к стенкам камеры или подложке.

Эта быстрая потеря электронов означает, что для поддержания плазмы необходимо относительно высокое давление газа, чтобы обеспечить достаточное количество столкновений, что неэффективно и может привести к примесям в осажденной пленке.

Риск повреждения подложки

Высокоэнергетические электроны, выходящие из плазмы, могут бомбардировать подложку, на которой растет ваша пленка.

Эта бомбардировка может вызвать значительный и нежелательный нагрев, потенциально повреждая чувствительные подложки, такие как пластик или хрупкие электронные компоненты.

Как магниты создают «электронную ловушку»

Добавление сильных постоянных магнитов или электромагнитов за распыляемой мишенью — конфигурация, известная как магнетрон — фундаментально меняет физику процесса.

Роль магнитных полей

Магниты расположены таким образом, чтобы создать магнитное поле с силовыми линиями, идущими параллельно поверхности мишени.

Это магнитное поле пересекается с электрическим полем, которое ускоряет ионы, создавая мощную зону удержания.

Ограничение движения электронов

Электроны — это легкие заряженные частицы, поэтому они сильно подвержены влиянию магнитного поля. Вместо того чтобы двигаться по прямой линии, они вынуждены двигаться по плотной спиральной траектории вдоль линий магнитного поля.

Это эффективно захватывает электроны, предотвращая их выход из области непосредственно над мишенью.

Создание плотной, локализованной плазмы

Поскольку электроны захвачены, длина их пути в плазме увеличивается на порядки. Это значительно увеличивает вероятность того, что они столкнутся с нейтральными атомами газа (обычно аргоном) и ионизируют их.

Результатом является плотная, интенсивная и самоподдерживающаяся плазма, сконцентрированная именно там, где она нужна — непосредственно над материалом мишени.

Практические преимущества магнетронного распыления

Эта магнитно-усиленная плазма обеспечивает несколько критически важных преимуществ, которые сделали магнетронное распыление отраслевым стандартом.

Более высокие скорости осаждения

Более плотная плазма означает гораздо более высокую концентрацию положительных ионов, доступных для бомбардировки мишени. Большее количество ионов, попадающих в мишень в секунду, означает, что вылетает больше атомов, что приводит к значительно более быстрому росту пленки и более высокой производительности.

Более низкое рабочее давление

Поскольку электронная ловушка настолько эффективна в ионизации, стабильная плазма может поддерживаться при гораздо более низком давлении газа.

Работа при более низком давлении очень желательна, поскольку она приводит к более чистой среде осаждения, что приводит к получению более чистой пленки с лучшей плотностью и меньшим количеством дефектов от включенных атомов газа.

Снижение нагрева подложки

Магнитное поле эффективно действует как экран, удерживая подавляющее большинство высокоэнергетических электронов вблизи мишени и вдали от подложки.

Это предотвращение бомбардировки электронами имеет решающее значение для осаждения высококачественных пленок на термочувствительные материалы без термического повреждения.

Понимание компромиссов

Хотя магнетронная конфигурация чрезвычайно мощна, она не лишена своих специфических характеристик и ограничений.

Эффект «гоночной трассы»

Ионная бомбардировка не является равномерной по всей поверхности мишени. Она наиболее интенсивна там, где магнитная ловушка наиболее сильна, что приводит к видимой эрозионной канавке, часто называемой «гоночной трассой».

Это означает, что использование материала мишени не составляет 100%, так как центр и внешние края мишени эродируют гораздо медленнее.

Вопросы электропитания

Для электропроводящих мишеней достаточно простого источника постоянного тока (DC).

Однако для изолирующих или диэлектрических материалов мишени на поверхности может накапливаться заряд, который «отравляет» процесс. Это требует использования более сложного источника радиочастотного (RF) питания для попеременной нейтрализации накопления заряда.

Правильный выбор для вашей цели

Использование магнитов является определяющей особенностью современных высокопроизводительных систем распыления. Понимание их влияния помогает оптимизировать любой процесс осаждения.

• Если ваш основной акцент — скорость и производительность: Магнетронное распыление является обязательным, поскольку электронная ловушка напрямую обеспечивает максимально возможные скорости осаждения.
• Если ваш основной акцент — чистота и качество пленки: Возможность работать при более низком давлении является ключевым преимуществом магнетронов, уменьшая включение газа и приводя к получению более плотной, высококачественной пленки.
• Если ваш основной акцент — осаждение на чувствительные подложки: Магнитное удержание электронов является лучшим методом предотвращения теплового повреждения, что делает его превосходным выбором для пластиков, полимеров или хрупкой электроники.

В конечном итоге, добавление магнитов превращает распыление из базового физического явления в точный, эффективный и высококонтролируемый производственный процесс.

Сводная таблица:

Преимущество	Как помогают магниты
Более высокие скорости осаждения	Захваченные электроны создают плотную плазму, увеличивая ионную бомбардировку и выброс атомов из мишени.
Более низкое рабочее давление	Эффективная ионизация позволяет поддерживать стабильную плазму при более низком давлении, что приводит к получению более чистых и высококачественных пленок.
Снижение нагрева подложки	Магнитные поля удерживают высокоэнергетические электроны вдали от подложки, предотвращая термическое повреждение.
