Что такое вакуумное термическое напыление? Руководство по нанесению высокочистых тонких пленок

Вакуумное термическое напыление — это основополагающая техника, используемая для создания сверхтонких пленок материала на поверхности. В этом процессе исходный материал нагревается внутри камеры высокого вакуума до тех пор, пока он не испарится, превратившись в пар. Затем этот пар проходит через вакуум и конденсируется на более холодном целевом объекте, известном как подложка, образуя точное и однородное покрытие.

По своей сути, термическое напыление похоже на кипячение металла или другого материала в почти идеальном вакууме. Вакуум гарантирует, что образующийся пар будет чистым и сможет двигаться по прямой линии для покрытия целевой поверхности, что позволяет производить высокоэффективные электронные и оптические компоненты.

Как работает термическое напыление: основной механизм

Процесс, хотя и прост по своей концепции, зависит от тщательно контролируемой среды для достижения высококачественной пленки. Каждый шаг имеет решающее значение для конечного результата.

Вакуумная среда

Весь процесс происходит в камере высокого вакуума. Это критически важно по двум причинам.

Во-первых, это удаляет газообразные загрязнители, такие как кислород и водяной пар, которые в противном случае вступали бы в реакцию с испаренным материалом и нарушали чистоту пленки.

Во-вторых, низкое давление позволяет испаренным атомам перемещаться от источника к подложке с небольшим количеством столкновений с молекулами воздуха или без них. Это называется транспортом по прямой видимости без столкновений, что обеспечивает предсказуемое осаждение пленки.

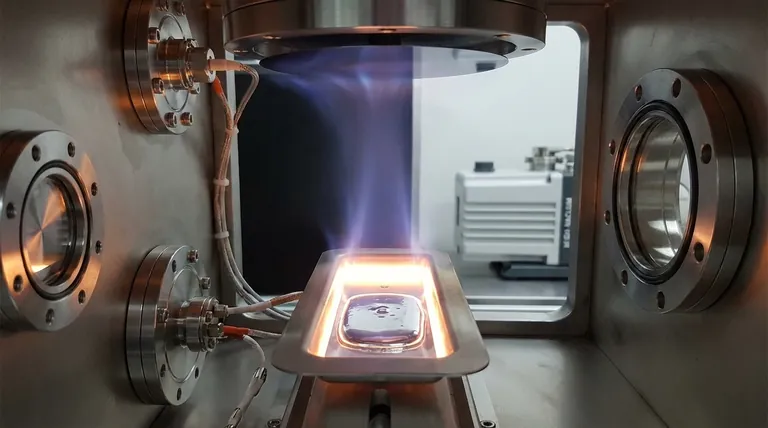

Источник нагрева (резистивное напыление)

Наиболее распространенный метод нагрева называется резистивным напылением. Исходный материал, часто в виде гранул или порошка, помещается в небольшую емкость, называемую «лодочкой» или «корзиной».

Эта лодочка обычно изготавливается из тугоплавкого металла с высоким электрическим сопротивлением. Через лодочку пропускается сильный электрический ток, заставляя ее быстро нагреваться за счет нагрева по закону Джоуля.

Испарение и конденсация

По мере нагревания лодочки исходный материал плавится, и его температура поднимается до точки испарения.

Образовавшиеся атомы или молекулы проходят через вакуум и ударяются о более холодную подложку, которая стратегически расположена над источником. При контакте атомы конденсируются обратно в твердое состояние, постепенно наращивая тонкую пленку на поверхности подложки.

Ключевые характеристики и области применения

Термическое напыление ценится за его относительную простоту и универсальность, что делает его краеугольным камнем нанесения тонких пленок для многих отраслей промышленности.

Материалы и качество пленки

Этот метод исключительно хорошо подходит для нанесения тонких пленок чистых металлов, таких как алюминий или серебро, создавая слои с хорошей чистотой и адгезией.

Его также можно адаптировать для более сложных применений. Используя несколько тиглей с независимым контролем температуры, можно одновременно совместно наносить несколько материалов для создания сплавов или композитных пленок.

Общие промышленные применения

Точность и чистота термически напыленных пленок необходимы для высокотехнологичного производства.

• Электроника: Широко используется для создания электрических контактов, слоев в OLED-дисплеях, солнечных элементах и микроэлектромеханических системах (МЭМС).
• Оптика: Процесс создает высокоотражающие покрытия для светоотражателей, используемых в автомобильных фарах, медицинском освещении и аэрокосмических компонентах.
• Защитные и декоративные покрытия: Используется для экранирования от электромагнитных/радиочастотных помех на корпусах электроники и для нанесения декоративных металлических покрытий на такие изделия, как косметическая упаковка и спортивные товары.

Понимание компромиссов

Хотя термическое напыление является мощным инструментом, оно не является универсальным решением. Понимание его ограничений является ключом к его эффективному использованию.

Ограничение прямой видимости

Поскольку пар движется по прямой линии, термическое напыление является процессом нанесения по прямой видимости. Это означает, что он лучше всего подходит для покрытия плоских или слегка изогнутых поверхностей.

Он не идеален для равномерного покрытия сложных трехмерных объектов со скрытыми поверхностями или острыми углами, поскольку эти области будут находиться в «тени» и получат мало или совсем не получат покрытия.

Совместимость материалов

Процесс ограничен материалами, которые могут быть испарены или сублимированы при температурах, практически достижимых в вакуумной системе.

Некоторые соединения могут разлагаться или распадаться при нагревании до того, как они успеют испариться, что делает их непригодными для этого метода. Для таких материалов или для пленок, требующих более высокой плотности, могут потребоваться альтернативные методы, такие как электронно-лучевое напыление или распыление.

Выбор правильного варианта для вашей цели

Выбор метода нанесения полностью зависит от используемого материала и предполагаемых свойств конечной пленки.

• Если ваша основная цель — экономичное нанесение металла: Термическое напыление — отличный выбор для создания чистых металлических пленок, таких как алюминий для отражателей или серебро для электрических контактов.
• Если ваша основная цель — создание чувствительных электронных устройств: Это ключевой процесс для изготовления определенных слоев в OLED и солнечных элементах, где чистота материала не подлежит обсуждению.
• Если ваша основная цель — достижение равномерного покрытия на сложных формах: Вам следует рассмотреть альтернативные методы PVD, такие как распыление, которые в меньшей степени зависят от прямой видимости и могут обеспечить лучшее покрытие на замысловатых геометрических формах.

В конечном счете, термическое напыление остается жизненно важным и высокоэффективным инструментом для изготовления высокочистых тонких пленок, которые движут современными технологиями.

Сводная таблица:

Ключевой аспект	Описание
Процесс	Нагрев материала в вакууме для его испарения и конденсации на подложке.
Лучше всего подходит для	Пленки из чистого металла (например, Al, Ag), OLED, солнечные элементы, отражающие покрытия.
Основное ограничение	Нанесение по прямой видимости; не идеально для сложных 3D-форм.
Ключевое преимущество	Высокая чистота материала и относительно простая, экономичная установка.

Необходимо нанести высокочистые металлические пленки для ваших исследований или производства?

KINTEK специализируется на лабораторном оборудовании и расходных материалах, предлагая надежные системы термического напыления и экспертную поддержку, чтобы помочь вам добиться точных и однородных покрытий для ваших применений в электронике, оптике или защитных покрытиях.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваши конкретные потребности в нанесении тонких пленок и найти правильное решение для вашей лаборатории.

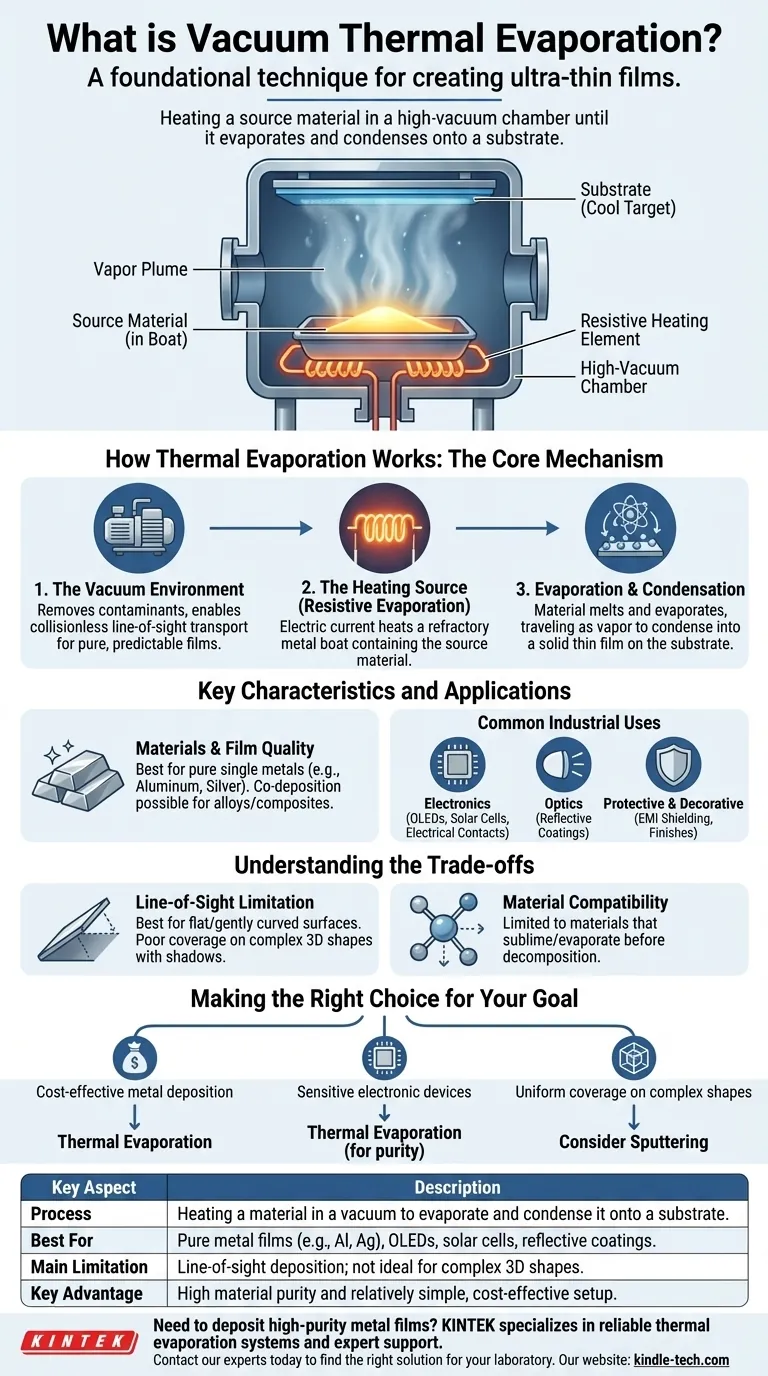

Визуальное руководство
