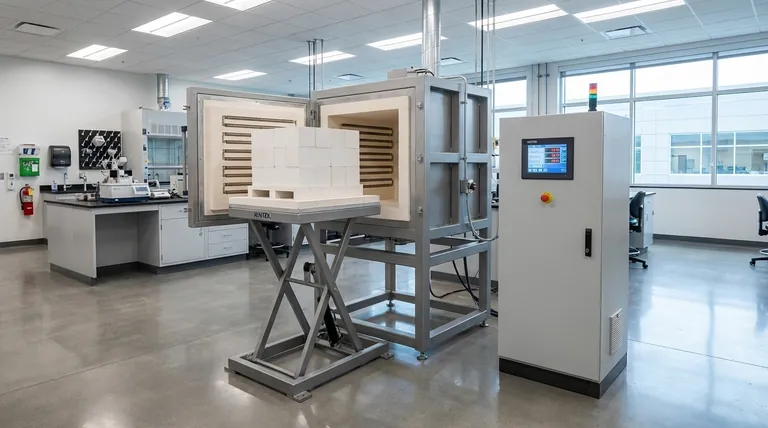

Каков принцип работы лабораторной муфельной печи? Достижение высокотемпературной обработки без загрязнений

По своей сути, лабораторная муфельная печь работает, используя электрическое сопротивление для генерации интенсивного тепла внутри высокоизолированной камеры. Это тепло передается объекту внутри в основном за счет теплового излучения и конвекции. Сам «муфель» — это внутренняя камера, которая изолирует образец от нагревательных элементов, обеспечивая чистую, равномерную и контролируемую высокотемпературную среду.

Определяющий принцип муфельной печи заключается не только в ее способности достигать высоких температур, но и в ее способности обеспечивать изолированный нагрев. Отделяя образец внутри муфеля, она создает высококонтролируемую и свободную от загрязнений среду, необходимую для точной научной и промышленной работы.

Три основные системы муфельной печи

Чтобы по-настоящему понять принцип работы, лучше всего разбить печь на три взаимосвязанные системы: систему нагрева, муфельную камеру и систему управления.

Система нагрева: Преобразование электричества в тепло

Современная муфельная печь — это электрическое устройство, работающее по принципу резистивного нагрева, также известного как нагрев Джоуля.

Высокоомные проволочные спирали, часто изготовленные из нихрома или аналогичного сплава, монтируются вокруг внешней стороны внутренней камеры.

Когда через эти спирали пропускается сильный электрический ток, их собственное сопротивление приводит к их чрезвычайному нагреву, преобразуя электрическую энергию непосредственно в тепловую энергию.

Муфельная камера: Создание изолированной среды

«Муфель» — это центральный компонент, от которого печь получила свое название. Это коробчатая камера, изготовленная из высокочистого, жаропрочного керамического или огнеупорного материала.

Его основная функция — изолировать заготовку от фактических нагревательных элементов. Это предотвращает любое прямое загрязнение и гарантирует, что образец нагревается равномерно со всех сторон, а не путем прямого контакта с раскаленной спиралью.

Эта камера окружена толстыми слоями высокоэффективной изоляции, которая предотвращает утечку тепла и позволяет печи эффективно поддерживать чрезвычайно высокие температуры.

Система управления: Достижение точной температуры

Муфельная печь была бы бесполезна без точного контроля. Это достигается с помощью сложной электронной обратной связи.

Датчик температуры, обычно термопара, помещается внутрь камеры для постоянного измерения внутренней температуры.

Это показание отправляется на ПИД-регулятор (пропорционально-интегрально-дифференциальный). Это «мозг» печи, который сравнивает фактическую температуру с заданной пользователем целевой температурой.

На основе разницы ПИД-регулятор интеллектуально подает импульсы питания на нагревательные элементы с помощью твердотельного реле (SSR) или контактора, гарантируя, что температура не превысит целевое значение и останется стабильной.

Как тепло достигает вашего образца

После генерации тепла оно должно быть передано материалу внутри муфеля. Это происходит двумя основными механизмами.

Тепловое излучение: Основной фактор

По мере того как стенки муфельной камеры нагреваются до экстремальных температур, они испускают мощное тепловое излучение (инфракрасную энергию).

Эта энергия проходит через воздух в камере и поглощается поверхностью вашего образца, нагревая его непосредственно и равномерно без физического контакта. Это тот же способ, которым солнце нагревает Землю.

Тепловая конвекция: Нагрев атмосферы

Воздух, запертый внутри герметичной камеры, также нагревается горячими стенками. Этот горячий воздух циркулирует в конвекционных потоках, передавая дополнительное тепло всем поверхностям образца. Хотя излучение является доминирующей силой при очень высоких температурах, конвекция обеспечивает равномерный нагрев, особенно на начальной стадии прогрева.

Понимание компромиссов и ограничений

Несмотря на свою мощность, конструкция муфельной печи обладает присущими ей характеристиками, которые вы должны понимать.

Медленные циклы нагрева и охлаждения

Та же самая тяжелая изоляция, которая делает печь настолько энергоэффективной при поддержании температуры, также придает ей значительную тепловую инерцию. Это означает, что требуется значительное количество времени как для нагрева до целевой температуры, так и, что более важно, для безопасного охлаждения.

Стандартные атмосферные условия

Стандартная муфельная печь нагревает образцы в присутствии воздуха (атмосфера, богатая кислородом). Это идеально подходит для таких процессов, как озоление, спекание или некоторые виды термообработки. Однако она непригодна для материалов, которые окисляются при высоких температурах. Для таких применений требуется специализированная вакуумная печь или печь с инертным газом.

Высокое энергопотребление

Достижение и поддержание температур 1000°C или выше требует значительного количества электроэнергии. Это практическое соображение как для затрат на коммунальные услуги, так и для электрической инфраструктуры вашей лаборатории.

Правильный выбор для вашего применения

Понимание этих принципов позволяет эффективно использовать печь для вашей конкретной цели.

• Если ваша основная задача — обработка материалов высокой чистоты или озоление: Изоляция, обеспечиваемая муфелем, является ее наиболее важной особенностью, поскольку она предотвращает загрязнение от нагревательных элементов.
• Если ваша основная задача — точная термообработка металлов или керамики: Система ПИД-регулирования и равномерный лучистый нагрев являются ключевыми, обеспечивая достижение материалом точной целевой температуры без горячих точек.
• Если ваша основная задача — быстрая пропускная способность образцов: Помните о медленных циклах нагрева и охлаждения, так как это, вероятно, будет основным узким местом в вашем рабочем процессе.

Понимая эти основные принципы, вы можете использовать муфельную печь как точный инструмент для трансформации материалов, а не просто как горячий ящик.

Сводная таблица:

Система	Ключевой компонент	Основная функция
Нагрев	Спирали резистивной проволоки (например, нихром)	Преобразует электричество в интенсивное тепло посредством джоулева нагрева.
Камера	Керамический муфель и изоляция	Изолирует образец для чистого, равномерного нагрева без загрязнений.
Управление	Термопара и ПИД-регулятор	Точно измеряет и поддерживает заданную температуру.
Теплопередача	Тепловое излучение и конвекция	Обеспечивает равномерный нагрев образца со всех сторон.
