Что такое процесс вращающейся печи? Руководство по эффективной высокотемпературной обработке материалов

По своей сути, процесс вращающейся печи — это метод нагрева твердых материалов до чрезвычайно высоких температур внутри медленно вращающегося наклонного цилиндра. По мере вращения печи материал пересыпается и постепенно перемещается от верхнего загрузочного конца к нижнему разгрузочному концу, обеспечивая его тщательное перемешивание и равномерный нагрев горячими газами. Эта контролируемая термическая обработка используется для инициирования специфической химической реакции или физического изменения, такого как сушка, кальцинирование или сжигание.

Основное преимущество вращающейся печи заключается в ее непрерывной и динамичной работе. Сочетание вращения и наклона создает постоянно перемешиваемый слой материала, что способствует беспрецедентной эффективности теплопередачи и однородности процесса для крупномасштабных промышленных применений.

Как работает вращающаяся печь: Основная механика

Вращающаяся печь функционирует как высокоспециализированный теплообменник, преобразуя сырье посредством контролируемого термического воздействия. Процесс представляет собой бесшовную интеграцию движения и тепла.

Принцип наклона и вращения

Весь корпус печи наклонен под небольшим углом к горизонтали, обычно от 1 до 4 градусов. Этот наклон в сочетании с медленным, постоянным вращением приводит процесс в движение.

Материал, загружаемый в верхний конец, мягко поднимается вращением печи, а затем скатывается обратно вниз. Это повторяющееся движение одновременно перемешивает материал и заставляет его постепенно продвигаться к нижнему разгрузочному концу.

Механизм нагрева

Тепло является катализатором всего процесса, и оно может применяться двумя основными способами.

Печь прямого нагрева является наиболее распространенным типом. Горячие газы от пламени внутри печи или внешней печи проходят непосредственно над материалом и через него. Этот поток может быть противоточным (газы движутся навстречу материалу) для максимальной тепловой эффективности или попутными (газы движутся вместе с материалом).

Печь непрямого нагрева, часто называемая кальцинатором, работает по-другому. Внешняя оболочка печи нагревается снаружи, и это тепло излучается внутрь материала. Этот метод используется, когда материал не может вступать в прямой контакт с продуктами сгорания во избежание загрязнения.

Путешествие материала

Сырье вводится в верхний конец, часто с использованием количественной системы, такой как шнековый питатель, для обеспечения постоянной скорости. Путешествуя по длине печи, оно проходит через различные температурные зоны, претерпевая запланированную трансформацию. Общее время, которое материал проводит внутри, известно как время пребывания — критический технологический параметр.

Ключевые компоненты системы вращающейся печи

Хотя вращающийся цилиндр является сердцем системы, несколько других компонентов необходимы для ее работы.

Корпус печи

Это основной цилиндрический корпус, обычно изготовленный из стали и футерованный огнеупорным кирпичом для противостояния экстремальным внутренним температурам. Он спроектирован для выдерживания значительных термических и механических нагрузок.

Приводной узел

Приводной узел обеспечивает вращательную силу. Это может быть достигнуто с помощью различных механизмов, включая большую зубчатую передачу и шестерню, цепной и звездочковый привод или современные системы прямого привода.

Системы уплотнения

Эффективные уплотнения на загрузочном и разгрузочном концах имеют решающее значение. Они предотвращают попадание холодного воздуха в печь (что нарушит тепловую эффективность) и не дают горячим газам и пыли материала выходить в окружающую среду.

Система нагрева и управления

Для печей прямого нагрева это включает горелочную трубу, которая проецирует пламя. Для всех печей это включает в себя сложный мониторинг температуры и механизмы воздушного охлаждения для поддержания стабильного и точного температурного режима по всему корпусу.

Понимание компромиссов и конструктивных факторов

Определение размеров и проектирование вращающейся печи — сложная инженерная задача, которая уравновешивает множество переменных. Неправильный баланс приводит к неэффективности и низкому качеству продукции.

Размеры и производительность

Диаметр и длина печи не являются произвольными. Они определяются требуемой производительностью, специфическими тепловыми требованиями реакции материала и желаемым временем пребывания.

Время пребывания против пропускной способности

Более длительное время пребывания обеспечивает полное завершение реакции, но снижает общую пропускную способность (количество материала, обрабатываемого в час). Инженеры должны тщательно рассчитать длину печи, наклон и скорость вращения, чтобы достичь целевого времени пребывания при желаемой производительности.

Прямой против непрямого нагрева

Выбор между прямым и непрямым нагревом представляет собой явный компромисс. Прямой нагрев более термически эффективен, но вносит продукты сгорания. Непрямой нагрев обеспечивает высокую чистоту, но, как правило, менее эффективен и работает при более низких температурных пределах.

Рост электрических печей

Современные электрические вращающиеся печи предлагают чистую альтернативу традиционным системам, работающим на ископаемом топливе. Они обеспечивают исключительно равномерный нагрев и исключают загрязнение продукта продуктами сгорания. Важно отметить, что они также позволяют улавливать чистый CO2, образующийся в результате самого процесса, который затем может быть продан или повторно использован.

Выбор правильного варианта для вашего процесса

Идеальная конфигурация вращающейся печи полностью зависит от обрабатываемого материала и желаемого результата.

• Если ваш основной акцент — максимальная тепловая эффективность для сыпучих материалов: Противоточная печь прямого нагрева является отраслевым стандартом для таких процессов, как производство цемента.
• Если ваш основной акцент — чистота процесса или избегание контакта с газами: Печь непрямого нагрева (кальцинатор) является правильным выбором для защиты чувствительных материалов от загрязнения.
• Если ваш основной акцент — экологический контроль и высокочистый выход: Электрическая вращающаяся печь предлагает путь без ископаемого топлива с точным контролем температуры и возможностью улавливания технологических газов.

В конечном счете, освоение процесса вращающейся печи означает понимание того, как манипулировать ее основными переменными — вращением, температурой и временем — для надежного и эффективного достижения специфической трансформации материала.

Сводная таблица:

Аспект	Ключевая деталь
Тип процесса	Непрерывная термическая обработка во вращающемся наклонном цилиндре
Основная функция	Инициирование химических/физических изменений (например, сушка, кальцинирование)
Методы нагрева	Прямой нагрев (распространенный) или непрямой нагрев (для чистоты)
Ключевое преимущество	Высокая эффективность теплопередачи и однородность процесса в масштабе

Оптимизируйте вашу термическую обработку с KINTEK

Независимо от того, обрабатываете ли вы минералы, химикаты или отходы, выбор правильной вращающейся печи имеет решающее значение для эффективности, чистоты и экологического следа вашей работы. KINTEK специализируется на передовом лабораторном и промышленном оборудовании, предлагая решения, адаптированные к вашим конкретным требованиям к материалам и процессам.

Наши эксперты могут помочь вам определить идеальную конфигурацию — прямого нагрева, непрямого нагрева или современную электрическую — для достижения превосходного качества продукции и операционного контроля.

Свяжитесь с KINTEK сегодня, чтобы обсудить, как наши решения для вращающихся печей могут повысить эффективность и производительность вашего процесса.

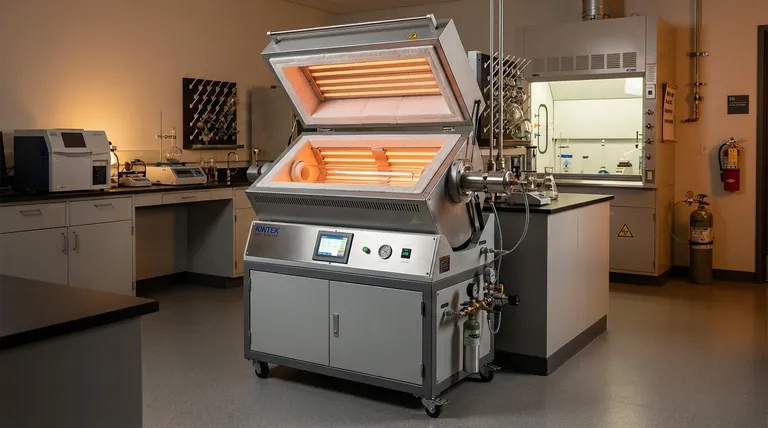

Визуальное руководство
