Что такое термическое испарение в PVD? Руководство по методам осаждения тонких пленок

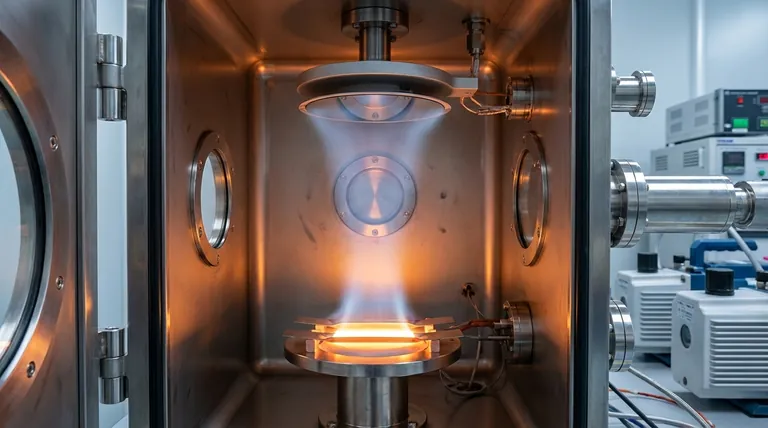

Термическое испарение - широко распространенная технология физического осаждения из паровой фазы (PVD) для нанесения тонких пленок на подложки. Он включает в себя нагревание исходного материала в вакуумной камере до испарения, что позволяет испаренным атомам проходить через вакуум и конденсироваться на подложке, образуя тонкую пленку. Этот процесс прост, эффективен и подходит для различных материалов. Методы нагрева включают резистивный нагрев, электронные пучки или лазеры, в зависимости от свойств материала. Вакуумная среда обеспечивает минимальное загрязнение и позволяет точно контролировать толщину и однородность пленки. Термическое испарение широко используется в таких отраслях, как электроника, оптика и нанесение покрытий.


Ключевые моменты объяснены:

Что такое термическое испарение в PVD? Руководство по методам осаждения тонких пленок
  1. Обзор термического испарения в PVD:

    • Термическое испарение - это метод PVD, используемый для нанесения тонких пленок на подложки.
    • Он предполагает нагревание исходного материала в вакууме до испарения, после чего пар конденсируется на подложке, образуя тонкую пленку.
    • Этот метод прост, экономичен и универсален, что делает его пригодным для широкого спектра материалов и применений.
  2. Ключевые компоненты процесса:

    • Вакуумная камера: Процесс происходит в высоковакуумной среде, чтобы минимизировать загрязнение и обеспечить бесконфликтный перенос испаренных атомов.
    • Исходный материал: Материал для осаждения помещается в камеру и нагревается до достижения температуры испарения.
    • Субстрат: Поверхность, на которую наносится тонкая пленка, обычно расположенная над исходным материалом.
    • Механизм нагрева: Для нагрева исходного материала можно использовать различные методы, включая резистивный нагрев, электронные пучки, лазерные лучи или электрические дуги.
  3. Методы отопления:

    • Резистивный нагрев: Распространенный метод, при котором нить накаливания или лодка нагревают материал за счет электрического сопротивления.
    • Нагрев электронным лучом: Использует сфокусированный электронный луч для нагрева материала, идеально подходит для материалов с высокой температурой плавления.
    • Лазерный нагрев: Использует лазер для испарения материала, обеспечивая точный контроль и минимальное загрязнение.
    • Электрический дуговой нагрев: Генерирует электрическую дугу для испарения материала, подходит для проводящих материалов.
  4. Этапы процесса:

    • Шаг 1: Подготовка:
      • Исходный материал загружается в вакуумную камеру.
      • Подложка очищается и располагается над исходным материалом.
    • Шаг 2: Эвакуация:
      • Из камеры откачивают воздух, чтобы создать высоковакуумную среду, обычно при давлении от 10^-5 до 10^-7 Торр.
    • Шаг 3: Нагрев:
      • Исходный материал нагревают одним из вышеупомянутых способов до тех пор, пока он не испарится.
    • Шаг 4: Осаждение:
      • Испарившиеся атомы проходят через вакуум и конденсируются на подложке, образуя тонкую пленку.
    • Шаг 5: Охлаждение:
      • Подложке дают остыть, чтобы пленка хорошо приклеилась.
  5. Преимущества термического испарения:

    • Простота: Процесс прост и легко осуществим.
    • Высокая чистота: Вакуумная среда минимизирует загрязнение, что позволяет получать пленки высокой чистоты.
    • Универсальность: Подходит для широкого спектра материалов, включая металлы, сплавы и некоторые соединения.
    • Точность: Позволяет точно контролировать толщину и однородность пленки.
  6. Проблемы и ограничения:

    • Материальные ограничения: Некоторые материалы, например тугоплавкие металлы, требуют специальных методов нагрева.
    • Равномерность: Достижение равномерной толщины пленки может быть сложной задачей для больших или сложных подложек.
    • Адгезия: Плохая адгезия может возникнуть, если основание не очищено или не подготовлено должным образом.
    • Стоимость: Высоковакуумное оборудование и специализированные методы нагрева могут быть дорогими.
  7. Приложения:

    • Электроника: Используется для нанесения проводящих и изолирующих слоев в полупроводниковых приборах.
    • Оптика: Применяется в производстве отражающих и антиотражающих покрытий для линз и зеркал.
    • Покрытия: Используется для нанесения декоративных, защитных и функциональных покрытий на различные подложки.
    • Исследование: Широко используется в академических и промышленных исследованиях для разработки тонких пленок.
  8. Сравнение с другими методами PVD:

    • Напыление: В отличие от термического испарения, при напылении используются энергичные ионы для вытеснения атомов из материала мишени, что позволяет лучше контролировать состав и адгезию пленки.
    • Импульсное лазерное осаждение (PLD): PLD использует лазер для абляции материала, обеспечивая точный контроль, но требуя более сложного оборудования.
    • Химическое осаждение из паровой фазы (CVD): При осаждении пленок методом CVD используются химические реакции, что обеспечивает более равномерное покрытие, но требует более высоких температур и более сложных процессов.
  9. Тенденции будущего:

    • Передовые методы отопления: Разработка более эффективных и точных методов нагрева, таких как плазменное испарение.
    • Гибридные техники: Сочетание термического испарения с другими методами PVD или CVD для улучшения свойств пленки.
    • Автоматизация: Все большее использование автоматизированных систем для повышения воспроизводимости и масштабируемости.
    • Устойчивое развитие: Сосредоточьтесь на снижении энергопотребления и воздействия на окружающую среду за счет оптимизации процессов и материалов.

Понимая принципы, методы и области применения термического испарения, покупатели и пользователи оборудования и расходных материалов могут принимать обоснованные решения для оптимизации своих процессов и достижения желаемых результатов.

Сводная таблица:

Аспект Подробности
Процесс Нагрев исходного материала в вакууме для осаждения тонких пленок на подложки.
Методы отопления Резистивный, электронно-лучевой, лазерный или электродуговой нагрев.
Преимущества Простой, высокочистый, универсальный, точный контроль толщины пленки.
Приложения Электроника, оптика, покрытия и исследования.
Вызовы Ограничения по материалу, однородность, адгезия и стоимость оборудования.
