Каков коэффициент мощности бессердечниковой индукционной печи? Достигайте высокой эффективности и избегайте дорогостоящих штрафов

Собственный коэффициент мощности катушки бессердечниковой индукционной печи чрезвычайно низок, обычно находится в диапазоне от 0,1 до 0,3 (отстающий). Это прямой результат ее конструкции как большого индуктора с воздушным сердечником. Однако полная система печи включает специальный источник питания с большой конденсаторной батареей, специально разработанной для коррекции этого показателя, обеспечивая конечный коэффициент мощности 0,95 или выше для основной электрической сети.

Бессердечниковая индукционная печь — это история двух систем. В то время как сама катушка печи является сильно индуктивной нагрузкой с очень низким коэффициентом мощности, полный блок питания использует конденсаторные батареи для активной коррекции этого показателя, представляя гораздо более здоровый, близкий к единице коэффициент мощности для электрической сети.

Основная электрическая проблема: массивная индуктивная нагрузка

Чтобы понять коэффициент мощности печи, мы должны сначала рассмотреть ее основной компонент: катушку. Это источник электрической проблемы, которую призвана решить остальная часть системы.

Роль индукционной катушки

Бессердечниковая индукционная печь работает путем пропускания сильного переменного тока через большую спиральную медную катушку. Это создает мощное, изменяющееся магнитное поле, которое индуцирует огромные электрические токи непосредственно в металлической шихте, генерируя тепло.

С электрической точки зрения, эта большая катушка является массивным индуктором. Индуктивные нагрузки по своей природе сопротивляются изменениям тока, что приводит к отставанию формы волны тока от формы волны напряжения.

Определение коэффициента мощности

Коэффициент мощности — это мера того, насколько эффективно поступающая мощность преобразуется в полезную работу. Идеальный коэффициент мощности 1,0 означает, что напряжение и ток идеально синхронизированы.

Низкий, или отстающий, коэффициент мощности означает, что значительная часть тока течет туда и обратно в системе, не выполняя полезной работы. Эта «реактивная мощность» по-прежнему нагружает провода и трансформаторы, но не способствует плавлению металла.

Последствия низкого коэффициента мощности

Нескорректированный коэффициент мощности от 0,1 до 0,3 был бы катастрофическим для любого промышленного объекта. Он потребовал бы огромных, чрезмерно больших кабелей и трансформаторов для работы с избыточным током.

Кроме того, коммунальные предприятия часто налагают значительные финансовые штрафы на объекты с низким коэффициентом мощности, потому что это создает нагрузку на всю электрическую сеть.

Решение: интегрированный источник питания

Ни одна бессердечниковая индукционная печь не работает путем прямого подключения катушки к сети. Она полагается на сложный блок питания, который преобразует и кондиционирует мощность, одновременно исправляя ее фундаментальные недостатки.

Функция конденсаторной батареи

Основным инструментом коррекции источника питания является большая конденсаторная батарея. Конденсаторы являются электрической противоположностью индукторов; они создают опережающий коэффициент мощности, при котором ток опережает напряжение.

Благодаря точному подбору размера и переключению этих конденсаторов параллельно с катушкой печи, источник питания компенсирует отстающую реактивную мощность катушки. Это приводит коэффициент мощности всей системы в соответствие, приближаясь к почти идеальному значению 1,0.

Современная инверторная технология

Современные источники питания печей используют инверторы для преобразования стандартной частоты сети (50/60 Гц) в оптимальную частоту, необходимую для плавки (от 50 Гц до 10 кГц).

Эти твердотельные системы непрерывно контролируют нагрузку и корректируют коэффициент мощности в режиме реального времени. Это обеспечивает поддержание высокого коэффициента мощности даже при работе печи на различных уровнях мощности, от первоначального запуска до плавки на полной мощности и выдержки.

Система в целом

Для всех практических целей «коэффициент мощности печи» — это коэффициент мощности, измеренный в основной точке подключения к вашему объекту. Внутренний, нескорректированный коэффициент мощности катушки — это инженерная проблема, которую производитель уже решил с помощью интегрированного источника питания.

Понимание компромиссов и реалий

Хотя современные системы очень эффективны, крайне важно различать связанные понятия и быть в курсе потенциальных проблем.

Эффективность против коэффициента мощности

Не путайте коэффициент мощности с энергетической эффективностью. Источники указывают, что бессердечниковая печь имеет энергетическую эффективность около 75%.

Это означает, что на каждые 100 кВт потребляемой активной мощности около 75 кВт превращается в тепло в металле, а 25 кВт теряется в виде отходящего тепла в катушке, системах охлаждения и силовой электронике. Система может иметь почти идеальный коэффициент мощности (0,98), но при этом иметь эффективность 75%.

Работа с частичной нагрузкой

Хотя современные системы стремятся поддерживать высокий коэффициент мощности во всем рабочем диапазоне, он часто оптимизирован для работы на полной мощности. При очень низкой мощности (например, при выдержке расплава в течение ночи) коэффициент мощности может быть немного ниже, чем при пиковой производительности.

Состояние компонентов и старение

Конденсаторная батарея является критически важным компонентом. По мере старения конденсаторы могут выходить из строя, снижая способность системы корректировать коэффициент мощности. Постепенное снижение общего коэффициента мощности вашего предприятия может быть ранним индикатором того, что конденсаторная батарея печи требует проверки и обслуживания.

Ключевые соображения для вашей работы

Ваш подход к этой теме зависит от вашей основной роли и обязанностей.

• Если ваша основная задача — проектирование электрических систем: Сосредоточьтесь на спецификациях полного блока питания, убедившись, что он может обеспечить скорректированный коэффициент мощности 0,95 или выше для сети при ваших типичных рабочих нагрузках.
• Если ваша основная задача — операционные расходы: Поймите, что, хотя коэффициент мощности имеет решающее значение для предотвращения штрафов от коммунальных служб, общая энергоэффективность печи (около 75%) в первую очередь определяет ваши затраты на плавление за тонну.
• Если ваша основная задача — техническое обслуживание и надежность: Регулярно проверяйте состояние конденсаторной батареи, так как ее деградация является наиболее частой причиной снижения коэффициента мощности системы и может привести к эксплуатационным сбоям.

В конечном итоге, управление бессердечниковой индукционной печью заключается в понимании ее как полной электрической системы, где нежелательные свойства катушки активно управляются интеллектом источника питания.

Сводная таблица:

Аспект	Катушка бессердечниковой печи (нескорректированная)	Полная система печи (скорректированная)
Коэффициент мощности	0,1 - 0,3 (отстающий)	0,95+ (близкий к единице)
Основной компонент	Большая индуктивная катушка	Встроенная конденсаторная батарея и инвертор
Воздействие на сеть	Высокая реактивная мощность, потенциальные штрафы	Эффективная подача активной мощности
Ключевое соображение	Внутренняя инженерная проблема	Управляется блоком питания

Оптимизируйте свои плавильные операции с помощью передовых решений для индукционных печей от KINTEK.

KINTCEL специализируется на лабораторном оборудовании и расходных материалах, предоставляя надежные бессердечниковые индукционные печи со встроенной коррекцией коэффициента мощности для обеспечения максимальной эффективности и соответствия требованиям. Наши системы обеспечивают коэффициент мощности, близкий к единице (0,95+), для сети, помогая вам избежать штрафов от коммунальных служб и снизить эксплуатационные расходы.

Готовы повысить эффективность плавки в вашей лаборатории? Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваши конкретные потребности и узнать, как KINTEK может поддержать успех вашей лаборатории с помощью прецизионного оборудования.

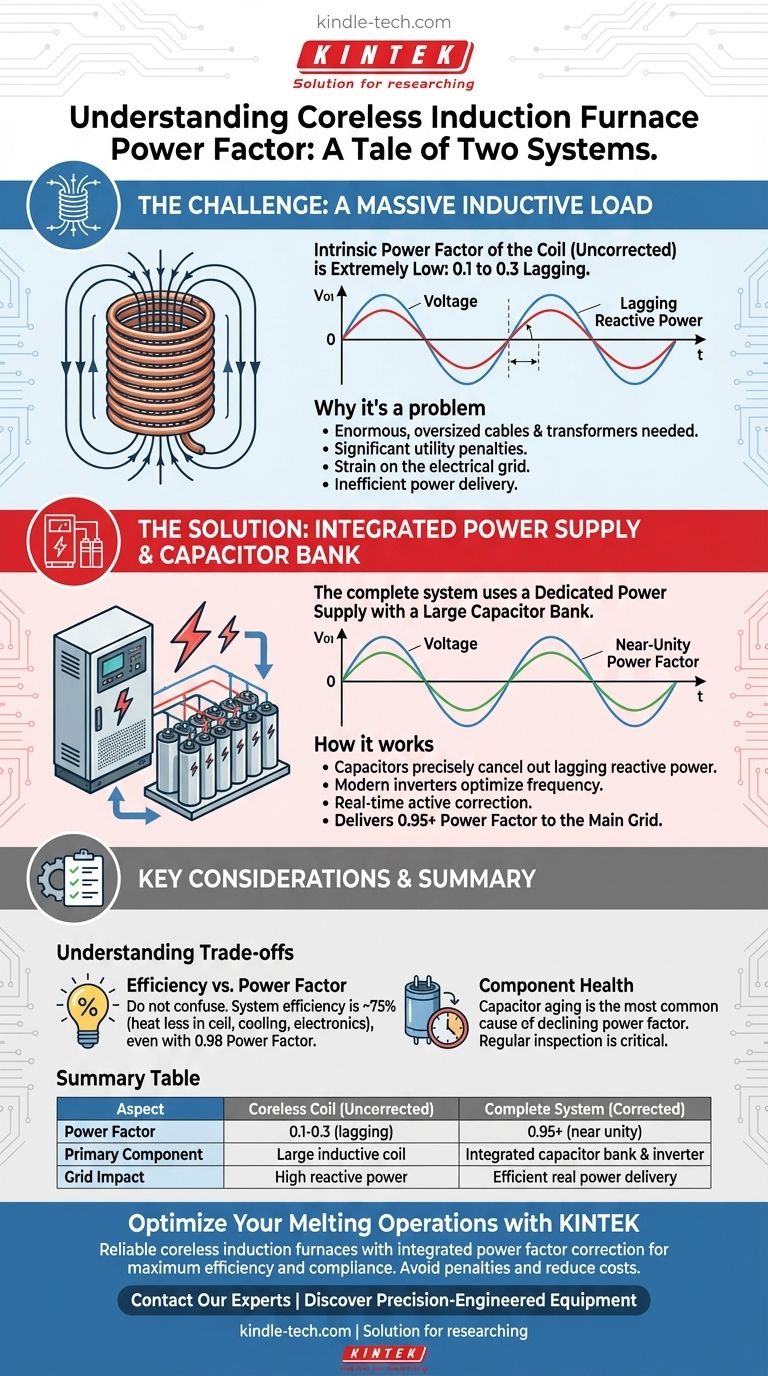

Визуальное руководство
