Фундаментальное различие между печной пайкой и индукционной пайкой заключается в методе подвода тепла. Печная пайка равномерно нагревает всю сборку в контролируемой атмосфере, что делает ее идеальной для одновременной обработки множества деталей. В отличие от этого, индукционная пайка использует целенаправленное электромагнитное поле для быстрого и избирательного нагрева только конкретной области соединения, превосходя в скорости и автоматизированных производственных линиях.
Ваш выбор между этими методами — это решение между партионной обработкой для объема и локализованным нагревом для скорости и точности. Печная пайка не имеет себе равных для сложных сборок или больших объемов, в то время как индукционная пайка является лучшим выбором для интеграции в высокоскоростной, непрерывный производственный процесс.
Как работает печная пайка: Контролируемая среда
Печная пайка — это термический процесс, который основан на доведении всей сборки до температуры пайки в тщательно управляемой печи. Успех процесса сильно зависит от контроля окружающей среды.
Принцип равномерного нагрева
Основная концепция проста: вся сборка, включая основные металлы и предварительно размещенный припой, медленно и равномерно нагревается. Как только она достигает температуры выше точки плавления припоя, сплав заполняет соединения за счет капиллярного действия.
Критическая роль атмосферы
Для предотвращения окисления деталей при высоких температурах процесс проводится в контролируемой атмосфере. Чаще всего это вакуум или защитный газ, такой как азот.
Вакуумная пайка, при которой воздух откачивается из печи, особенно эффективна. Она устраняет кислород и другие загрязнения, что приводит к исключительно чистым, прочным и высококачественным соединениям для критически важных применений.
Предназначено для пакетной обработки
Ключевым преимуществом печной пайки является ее способность обрабатывать огромное количество деталей за один цикл. Сборки можно загружать на лотки и помещать в печь, что позволяет создавать тысячи соединений одновременно.
Как работает индукционная пайка: Целенаправленный подход
Индукционная пайка работает по совершенно другому принципу. Вместо нагрева всей детали она концентрирует интенсивную энергию именно там, где это необходимо — в самом соединении.
Электромагнитный нагрев
Этот метод использует высокочастотный переменный ток, пропускаемый через медную катушку. Эта катушка генерирует мощное и быстро меняющееся магнитное поле вокруг области соединения.
Магнитное поле индуцирует электрические "вихревые" токи в металлических деталях. Сопротивление металла потоку этих токов генерирует интенсивное, локализованное тепло очень быстро.
Точное и быстрое применение
Нагрев невероятно быстр, часто занимает всего несколько секунд. Поскольку тепло ограничено соединением, это минимизирует зону термического влияния, уменьшает деформацию детали и защищает близлежащие чувствительные компоненты.
Идеально для автоматизации
Скорость и повторяемость индукционной пайки делают ее исключительно подходящей для автоматизированных и полуавтоматизированных производственных линий. Ее можно легко интегрировать в производственную ячейку для непрерывного, высокообъемного рабочего процесса.
Понимание компромиссов
Ни один из методов не является универсально превосходящим; правильный выбор полностью зависит от конкретных приоритетов вашего применения. Ключевые компромиссы включают баланс скорости, объема, гибкости и конечного качества соединения.
Скорость против пропускной способности
Индукционная пайка значительно быстрее на единицу, что делает ее идеальной для поточного производства. Печная пайка медленна за цикл (часто часы), но ее способность обрабатывать тысячи деталей одновременно обеспечивает ей огромную пропускную способность для больших партий.
Гибкость и оснастка
Индукционная пайка требует специально разработанной катушки для каждой конкретной геометрии соединения. Это делает ее менее гибкой для цехов с большим разнообразием деталей. Печи очень гибки и могут обрабатывать широкий спектр форм и размеров деталей в одной партии с минимальными изменениями настройки.
Качество и постоянство соединения
Вакуумная печная пайка часто считается золотым стандартом качества. Она производит самые чистые, наиболее однородные и бездефектные соединения, потому что вся деталь равномерно нагревается в чистой среде, предотвращая образование оксидов.
Индукционная пайка производит очень стабильные соединения после настройки процесса, но она более чувствительна к изменениям в позиционировании детали и выравнивании катушки.
Выбор правильного решения для вашей цели
Выбор правильного процесса требует согласования сильных сторон метода с вашей основной производственной целью.
- Если ваша основная цель — максимальная пропускная способность для больших партий сложных деталей: Печная пайка — очевидный выбор благодаря ее способности обрабатывать тысячи сборок одновременно.
- Если ваша основная цель — скорость и интеграция в автоматизированную сборочную линию: Индукционная пайка превосходит благодаря быстрому, повторяемому нагреву отдельных соединений в непрерывном потоке.
- Если ваша основная цель — абсолютная высочайшая целостность соединения для критически важных компонентов: Вакуумная печная пайка обеспечивает самые чистые, прочные и надежные результаты, устраняя атмосферное загрязнение.
Понимание этих основных различий в методах нагрева является ключом к выбору наиболее эффективного и экономичного процесса для ваших конкретных производственных целей.
Сводная таблица:
| Характеристика | Печная пайка | Индукционная пайка |
|---|---|---|
| Метод нагрева | Равномерный нагрев всей сборки в контролируемой атмосфере | Целенаправленный, локализованный нагрев соединения с помощью электромагнитного поля |
| Лучше всего подходит для | Больших объемов партий, сложных сборок, высочайшей целостности соединения | Высокоскоростной автоматизации, поточного производства, минимальной термической деформации |
| Скорость | Медленно за цикл (часы), но высокая пропускная способность за партию | Чрезвычайно быстро на единицу (секунды) |
| Гибкость | Высокая; обрабатывает различные детали в одной партии | Ниже; требует специальных катушек для каждой геометрии соединения |
| Качество соединения | Отличное, особенно в вакууме; чистое и однородное | Высокое и стабильное, но чувствительно к позиционированию детали |
Все еще не уверены, какой метод пайки подходит для вашего проекта?
Команда KINTEK специализируется на предоставлении экспертных рекомендаций и подходящего лабораторного оборудования для ваших паяльных работ. Мы понимаем, что выбор между печной и индукционной пайкой влияет на эффективность вашего производства, стоимость и качество конечного продукта.
Позвольте нам помочь вам достичь оптимальных результатов. Свяжитесь с нашими экспертами сегодня для получения индивидуальной консультации и узнайте, как наши решения могут улучшить ваш производственный процесс.

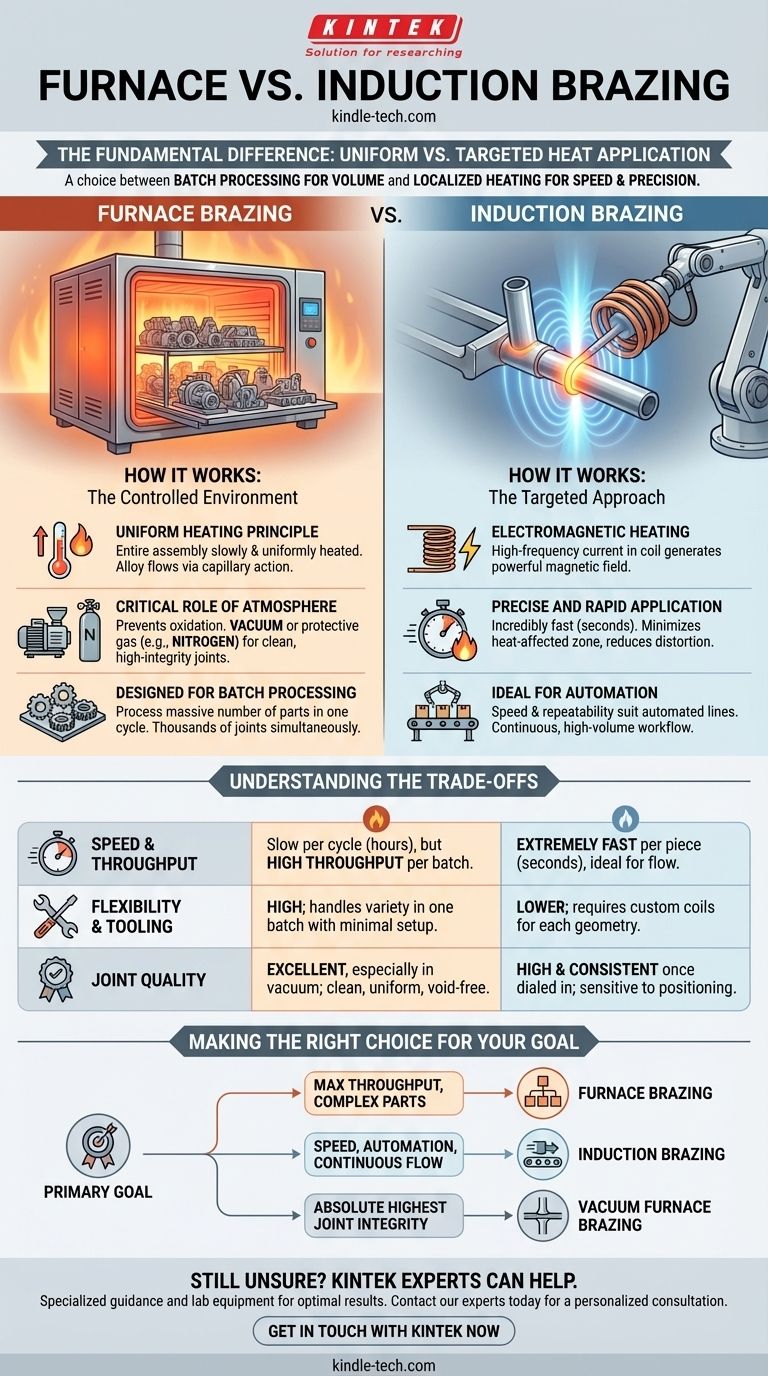

Визуальное руководство
