Что такое установка физического осаждения из паровой фазы (PVD)? Руководство по высокоэффективным тонкопленочным покрытиям

По сути, установка физического осаждения из паровой фазы (PVD) — это сложная вакуумная система, предназначенная для создания исключительно тонких, высокоэффективных покрытий на поверхности. Установка работает путем преобразования твердого материала в пар внутри высоковакуумной камеры, а затем позволяет этому пару перемещаться и конденсироваться на целевом объекте или подложке. Этот процесс создает новый поверхностный слой на объекте атом за атомом, в результате чего образуется пленка с очень желательными свойствами.

Ключ к пониманию установки PVD заключается в том, чтобы рассматривать ее не просто как машину, а как систему для управления фундаментальным физическим процессом. Она точно манипулирует состоянием материала — от твердого до парообразного и обратно до твердого — в контролируемом вакууме для создания поверхности с новыми возможностями.

Основной принцип: трехэтапный процесс в вакууме

Весь процесс PVD осуществляется при очень низком давлении (высокий вакуум). Эта среда имеет решающее значение, поскольку она удаляет воздух и другие частицы, которые в противном случае могли бы вступать в реакцию с испаренным материалом или препятствовать ему при его перемещении от источника к подложке.

Шаг 1: Испарение (создание пара)

Процесс начинается с твердого материала покрытия, известного как мишень. Эта мишень подвергается воздействию высокоэнергетического источника внутри вакуумной камеры. Цель состоит в том, чтобы дать атомам мишени достаточно энергии, чтобы они высвободились и перешли в газообразную или паровую фазу.

Шаг 2: Транспортировка (перемещение пара)

После испарения атомы или молекулы материала покрытия перемещаются по прямой линии через вакуумную камеру. Отсутствие воздуха обеспечивает четкий путь к подложке, предотвращая нежелательные химические реакции и столкновения, которые могли бы нарушить образование чистого, однородного слоя.

Шаг 3: Осаждение (формирование пленки)

Испаренный материал попадает на поверхность подложки, которая обычно имеет более низкую температуру. При контакте пар быстро охлаждается, конденсируется и затвердевает, образуя тонкую, плотную и прочно связанную пленку на поверхности подложки. Это покрытие наращивается слой за слоем, часто всего по несколько атомов за раз.

Ключевые компоненты установки PVD

Хотя конструкции различаются, все системы PVD содержат несколько фундаментальных компонентов, которые обеспечивают этот точный процесс.

Вакуумная камера

Это герметичный корпус, где происходит весь процесс. Он предназначен для откачки до очень высокого вакуума, создавая идеальную среду, необходимую для высококачественного покрытия.

Мишень (исходный материал)

Это твердый материал, который в конечном итоге станет покрытием. Он устанавливается внутри камеры и может быть в форме твердого блока, пластины или стержня, в зависимости от конкретного используемого метода PVD.

Подложка (компонент, подлежащий покрытию)

Это объект или деталь, на которую наносится тонкая пленка. Подложки тщательно очищаются и закрепляются внутри камеры, чтобы обеспечить их правильное положение для получения покрытия.

Источник энергии

Это двигатель, который приводит в действие процесс, превращая твердую мишень в пар. Различные методы PVD определяются их источником энергии, который может включать простые нагревательные элементы, высоковольтную электрическую дугу, плазму или сфокусированный электронный луч.

Распространенные методы PVD

Категория PVD определяется способом преобразования твердого материала в пар. Каждый метод предлагает уникальные преимущества для различных материалов и применений.

Термическое испарение

Это один из простейших методов, при котором материал мишени нагревается в вакууме до тех пор, пока он не испарится, подобно кипящей воде. Тепло может подаваться с помощью резистивного нагрева или, для материалов с очень высокими температурами плавления, с помощью высокоэнергетического электронного луча (электронно-лучевого).

Распыление

Часто называемый «напылением», этот метод не использует тепло для испарения материала. Вместо этого заряженная плазма бомбардирует мишень, физически выбивая атомы с ее поверхности. Эти выбитые атомы затем перемещаются и осаждаются на подложке.

Дуговое осаждение

В этой технике на поверхности мишени возникает низковольтная, сильноточная электрическая дуга. Огромная энергия дугового пятна испаряет материал мишени в высокоионизированное состояние, и эта плазма затем направляется к подложке для формирования покрытия.

Понимание компромиссов и соображений

Хотя процесс PVD является мощным, он имеет присущие ему характеристики, которые делают его подходящим для одних применений, но не для других.

Осаждение по прямой видимости

Испаренный материал перемещается по прямой линии от источника к подложке. Это означает, что PVD — это процесс «прямой видимости», что может затруднить равномерное нанесение покрытия на сложные формы с глубокими выемками или поднутрениями без сложного вращения детали.

Сложность процесса

Системы PVD — это сложные устройства. Достижение и поддержание требуемого высокого вакуума, контроль источников энергии и обеспечение чистоты подложки требуют значительного технического опыта и инвестиций.

Совместимость материалов

Хотя PVD может обрабатывать материалы с очень высокими температурами плавления, которые трудно обрабатывать другими способами, выбор материала мишени и метода PVD должен быть тщательно согласован с желаемыми свойствами пленки и самой подложкой.

Как PVD применяется для достижения конкретных целей

Выбор использования установки PVD полностью определяется желаемым результатом для конечного продукта.

• Если ваша основная цель — исключительная долговечность: PVD используется для нанесения твердых, коррозионностойких покрытий на режущие инструменты, промышленные пресс-формы и компоненты двигателей для значительного увеличения срока их службы.
• Если ваша основная цель — высокая термостойкость: Он используется в аэрокосмической промышленности для нанесения плотных, термостойких керамических покрытий на лопатки турбин и другие детали, которые должны выдерживать экстремальные температуры.
• Если ваша основная цель — передовые оптические или электронные свойства: PVD необходим для нанесения точных многослойных оптических пленок, используемых в солнечных панелях, архитектурном стекле и производстве полупроводников.

В конечном итоге, установка PVD — это инструмент для фундаментального перепроектирования поверхности материала, позволяющий достичь эксплуатационных характеристик, которые сам базовый материал никогда не смог бы обеспечить.

Сводная таблица:

Аспект	Описание
Основной принцип	Превращает твердый материал мишени в пар в вакууме, который затем конденсируется, образуя тонкую пленку на подложке.
Ключевые шаги	1. Испарение (образование пара) 2. Транспортировка (перемещение пара) 3. Осаждение (формирование пленки)
Распространенные методы	Термическое испарение, распыление, дуговое осаждение
Основные применения	Прочные покрытия инструментов, высокотемпературные аэрокосмические детали, передовые оптические/электронные пленки
Ключевое соображение	Процесс прямой видимости; может быть сложным для сложных геометрий без вращения детали.

Готовы создавать превосходные поверхности с помощью технологии PVD?

KINTEK специализируется на передовом лабораторном оборудовании, включая решения для точного нанесения тонких пленок. Независимо от того, разрабатываете ли вы более долговечные инструменты, высокопроизводительные аэрокосмические компоненты или передовые оптические устройства, наш опыт поможет вам достичь именно тех свойств поверхности, которые вам нужны.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как наши решения PVD могут улучшить результаты ваших исследований и производства.

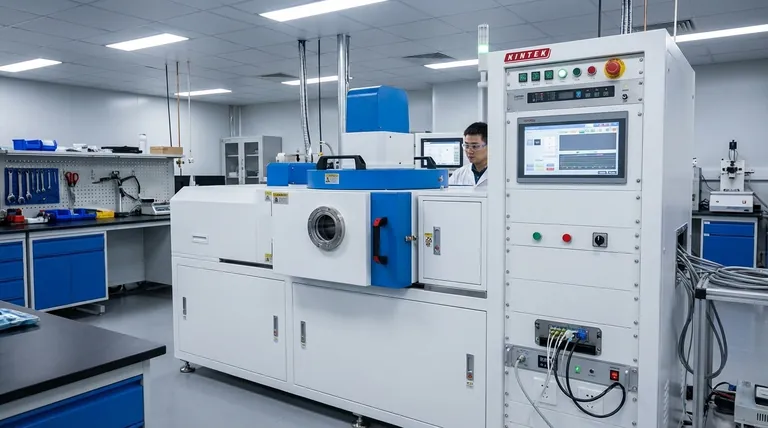

Визуальное руководство
