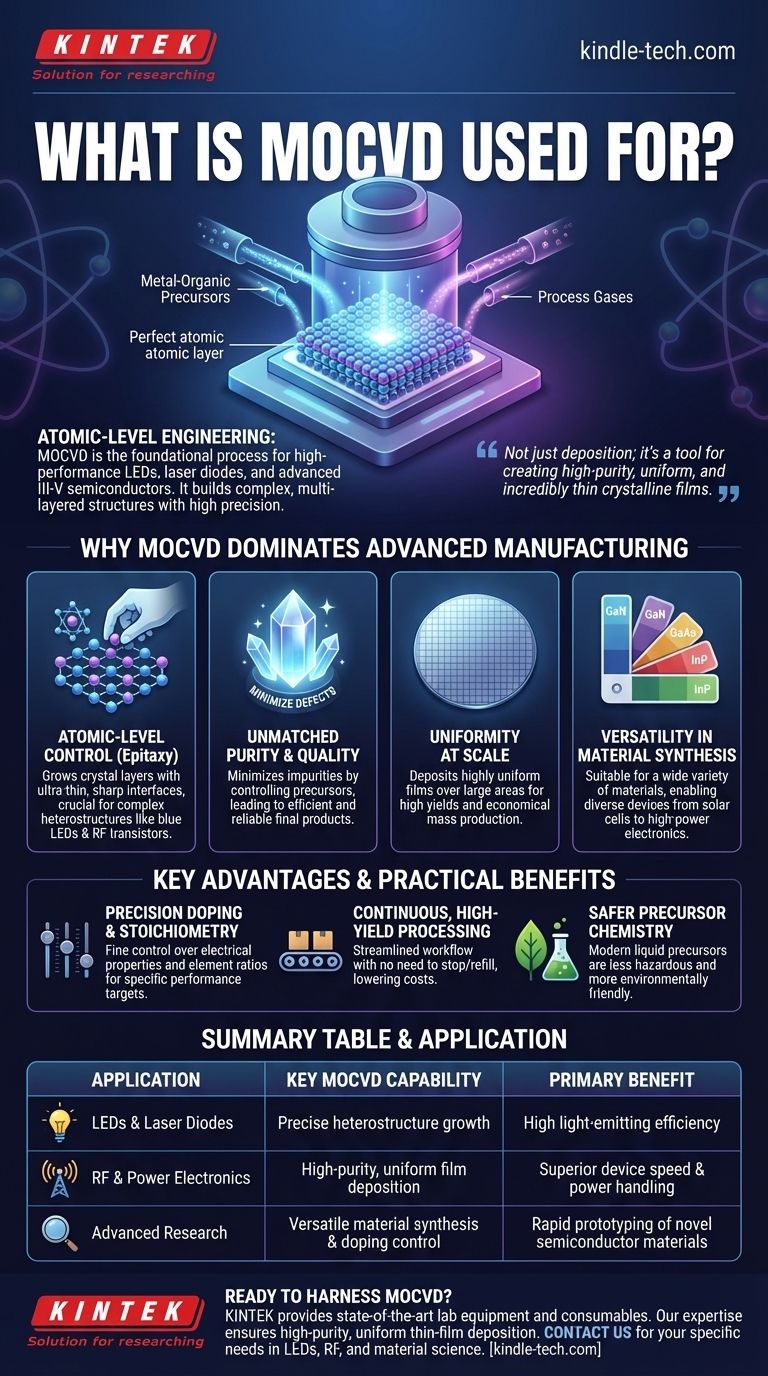

По своей сути, металлоорганическое химическое осаждение из паровой фазы (MOCVD) является основополагающим производственным процессом для высокопроизводительных светодиодов, лазерных диодов и передовых полупроводников на основе III-V групп. Это ключевая технология, используемая для создания сложных многослойных структур, необходимых для современных радиочастотных (ВЧ) компонентов и оптоэлектроники, особенно тех, которые основаны на таких материалах, как нитрид галлия (GaN).
MOCVD — это не просто метод осаждения; это инструмент для инженерии на атомном уровне. Его истинная ценность заключается в непревзойденной точности, позволяющей создавать высокочистые, однородные и невероятно тонкие кристаллические пленки, которые являются строительными блоками самых сложных современных электронных и фотонных устройств.
Почему MOCVD доминирует в передовом производстве
Причина критической важности MOCVD заключается в том, что он предлагает уровень контроля, с которым другие методы с трудом могут сравниться. Он позволяет инженерам создавать сложные полупроводниковые приборы слой за атомным слоем, что необходимо для достижения высокой производительности и эффективности.
Принцип контроля на атомном уровне
MOCVD — это форма эпитаксии, что означает выращивание кристаллического слоя на кристаллической подложке. Этот процесс позволяет создавать ультратонкие слои с чрезвычайно резкими и четко определенными границами между различными материалами.
Эта точность имеет решающее значение для изготовления гетероструктур, то есть структур, состоящих из нескольких различных полупроводниковых материалов, уложенных друг на друга. Именно эти сложные стеки придают таким устройствам, как синие светодиоды и высокочастотные транзисторы, их уникальные свойства.
Обеспечение непревзойденной чистоты и качества
Производительность полупроводникового прибора напрямую связана с чистотой его материалов. Процесс MOCVD разработан для выращивания высокочистых кристаллических соединений.
Тщательно контролируя металлоорганические химические прекурсоры и среду реактора, производители могут минимизировать дефекты и примеси, что приводит к созданию более эффективных и надежных конечных продуктов.
Мощность однородности в масштабе
Чтобы любой производственный процесс был жизнеспособным, он должен быть воспроизводимым и масштабируемым. MOCVD превосходно справляется с нанесением высокооднородных пленок на большие площади, например, на всю кремниевую пластину.
Эта однородность гарантирует, что каждое устройство, произведенное из пластины, работает стабильно, что критически важно для достижения высокого выхода и экономической целесообразности крупномасштабного производства.
Универсальность в синтезе материалов
Хотя MOCVD известен своим использованием с GaN, его применение гораздо шире. Этот метод подходит для выращивания широкого спектра материалов и сплавов.
Эта гибкость позволяет создавать разнообразные и высокоспециализированные устройства, от солнечных элементов до мощных электронных компонентов.
Понимание ключевых преимуществ
Помимо своих основных возможностей, MOCVD предлагает ряд практических преимуществ, которые закрепили его роль в крупносерийном производстве. Эти преимущества напрямую приводят к лучшему контролю, более высокой производительности и более эффективному производству.
Прецизионное легирование и стехиометрия
Легирование включает в себя намеренное введение примесей в полупроводник для изменения его электрических свойств. MOCVD обеспечивает исключительно тонкий контроль над уровнями легирования и распределением.
Это также облегчает управление стехиометрией, или точным соотношением элементов в нанесенной пленке. Этот контроль является основополагающим для настройки устройства под конкретную целевую производительность.
Непрерывный процесс с высоким выходом
Современные системы MOCVD спроектированы для непрерывной работы. Это означает, что их не нужно останавливать и пополнять во время цикла осаждения, что оптимизирует производственный рабочий процесс.
Этот непрерывный характер, в сочетании с высокой однородностью, напрямую способствует увеличению выхода продукции и снижению затрат на сложные устройства.
Достижения в химии прекурсоров
Исторически некоторые химические прекурсоры, используемые в процессе, были высокотоксичными. Однако современные процессы MOCVD все чаще полагаются на жидкие прекурсоры, которые значительно менее опасны и более экологичны.
Этот сдвиг не только улучшил безопасность, но и сохранил высокие стандарты качества и чистоты, необходимые для передовой электроники.
Как применить это к вашей цели
Понимание сильных сторон MOCVD помогает вам определить, где он является незаменимым выбором. Ваша конкретная цель определяет, какая из его возможностей является наиболее важной.
- Если ваша основная цель — производство светодиодов высокой яркости или лазерных диодов: Способность MOCVD точно создавать сложные гетероструктуры на основе GaN является обязательным условием для достижения требуемой эффективности излучения света.
- Если ваша основная цель — разработка высокоскоростной ВЧ- или силовой электроники: Возможность технологии создавать высокочистые, точно легированные слои необходима для максимизации скорости устройства и способности обрабатывать мощность.
- Если ваша основная цель — исследование новых полупроводниковых материалов: Универсальность MOCVD и его возможности тонкой настройки делают его идеальной платформой для изготовления и тестирования экспериментальных тонких пленок и структур устройств с высокой точностью.
В конечном счете, MOCVD обеспечивает базовый контроль, необходимый для преобразования передовой материаловедения в высокопроизводительные устройства, которые питают наш мир.
Сводная таблица:
| Применение | Ключевая возможность MOCVD | Основное преимущество |
|---|---|---|
| Светодиоды и лазерные диоды | Точное выращивание гетероструктур | Высокая эффективность излучения света |
| ВЧ- и силовая электроника | Высокочистое, однородное нанесение пленки | Превосходная скорость устройства и способность обрабатывать мощность |
| Передовые исследования | Универсальный синтез материалов и контроль легирования | Быстрое прототипирование новых полупроводниковых материалов |
