Что такое испарение в PVD? Руководство по высокоскоростному нанесению тонких пленок высокой чистоты

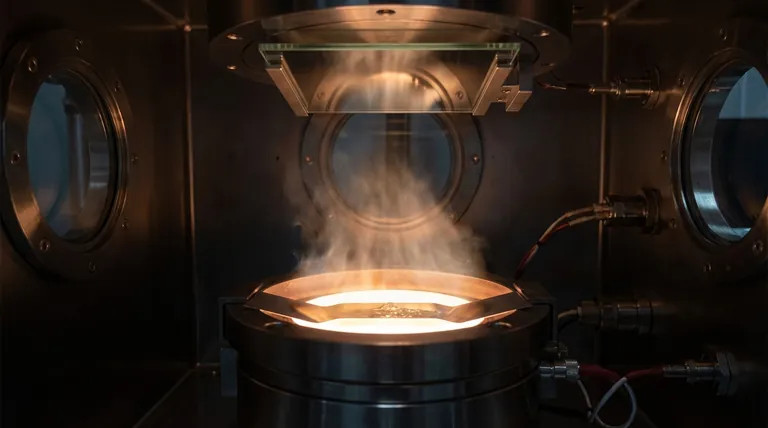

В мире технологий тонких пленок испарение является одним из основополагающих методов физического осаждения из паровой фазы (PVD). Это процесс, при котором исходный материал нагревается в камере высокого вакуума до тех пор, пока он не испарится, превратившись в газ. Затем этот пар перемещается и конденсируется на более холодной поверхности, известной как подложка, образуя твердую, ультратонкую пленку. Это процесс фазового перехода: твердое тело в газ и обратно в твердое тело.

Основной принцип испарения PVD прост: использовать тепло, чтобы «вскипятить» материал в вакууме, а затем «наморозить» его на цели. Вакуум является критически важным элементом, поскольку он позволяет испаренным атомам двигаться непосредственно к подложке, не сталкиваясь с молекулами воздуха, что обеспечивает чистоту и адгезию пленки.

Основной механизм: от твердого тела к пару к пленке

Чтобы по-настоящему понять испарение, важно разбить процесс на его основные этапы. Каждый шаг точно контролируется для определения конечных свойств тонкой пленки.

Роль высокого вакуума

Весь процесс происходит при высоком вакууме по двум критическим причинам. Во-первых, удаление молекул воздуха предотвращает реакцию испаренного исходного материала с такими загрязнителями, как кислород или азот. Во-вторых, вакуум снижает температуру кипения материала, позволяя ему испаряться при более низкой температуре.

Достижение паровой фазы

Исходный материал нагревается до тех пор, пока его давление пара не превысит давление в вакуумной камере. Это заставляет атомы «испаряться» или сублимироваться непосредственно из твердого источника, создавая облако пара.

Транспортировка по прямой видимости

После испарения атомы движутся по прямой линии от источника к подложке. Это известно как осаждение по прямой видимости. Все, что не находится на этом прямом пути, не будет покрыто, что имеет существенные последствия для нанесения покрытий на сложные формы.

Конденсация и рост пленки

Когда горячие атомы пара попадают на более холодную подложку, они быстро теряют энергию и конденсируются обратно в твердое состояние. Пленка растет атом за атомом по мере поступления большего количества пара. Температура подложки часто контролируется для улучшения адгезии и однородности пленки.

Общие методы генерации пара

Часть процесса, связанная с «нагревом», может быть выполнена несколькими способами, при этом выбор метода зависит от наносимого материала и желаемых свойств пленки.

Резистивное термическое испарение

Это самый простой и распространенный метод. Высокий электрический ток пропускается через жаропрочную тигель или «лодочку» (часто сделанную из вольфрама или молибдена), в которой находится исходный материал. Сопротивление заставляет лодочку нагреваться, что, в свою очередь, нагревает материал до температуры испарения.

Электронно-лучевое (E-Beam) испарение

Для материалов с очень высокой температурой плавления используется электронный луч. Высокоэнергетический пучок электронов с помощью магнитов направляется на исходный материал, создавая локализованное место интенсивного тепла, которое вызывает испарение. Этот метод обеспечивает высокую чистоту, поскольку нагревается только сам материал, а не окружающий тигель.

Другие методы нагрева

Более специализированные применения могут использовать другие методы. Индукционный нагрев использует ВЧ-катушку для нагрева тигля, в то время как методы лазерной абляции и электрической дуги используют сфокусированную энергию для испарения исходного материала.

Понимание компромиссов испарения

Как и любой технический процесс, испарение PVD имеет явные преимущества и ограничения, которые делают его подходящим для одних применений и не подходящим для других.

Ключевое преимущество: скорость и простота

По сравнению с другими методами PVD, такими как распыление, испарение часто бывает быстрее и механически проще. Это может привести к более высокой производительности и снижению стоимости оборудования, что делает его экономически эффективным выбором для многих применений.

Ограничение: покрытие по прямой видимости

Прямолинейный путь атомов пара является основным недостатком. Он затрудняет равномерное покрытие сложных трехмерных деталей без сложного вращения подложки. Области, не находящиеся на прямой видимости, получат мало или совсем не получат покрытия, что известно как затенение.

Проблема: осаждение сплавов и соединений

Испарение материалов с несколькими элементами может быть сложным. Если элементы имеют разное давление пара, один может испаряться быстрее других, в результате чего пленка будет иметь химический состав, не соответствующий исходному материалу.

Сделайте правильный выбор для вашей цели

Выбор метода осаждения полностью зависит от конкретных требований вашего проекта к материалу, геометрии и производительности.

• Если ваш основной фокус — скорость и экономичность для простых геометрий: Термическое испарение часто является идеальным выбором для нанесения тонких слоев металлов, таких как алюминий, серебро или золото.
• Если ваш основной фокус — нанесение высокочистых пленок из материалов с высокой температурой плавления: Электронно-лучевое испарение обеспечивает необходимую энергию и контроль для испарения керамики или тугоплавких металлов.
• Если ваш основной фокус — покрытие сложных 3D-деталей с идеальной однородностью: Вам может потребоваться рассмотреть альтернативный процесс PVD, такой как распыление, который не имеет такого же ограничения прямой видимости.

В конечном счете, понимание этих основных принципов позволяет вам выбрать правильный метод осаждения не только для материала, но и для конкретных требований вашего конечного продукта.

Сводная таблица:

Аспект	Описание
Процесс	Нагрев материала в вакууме до его испарения и конденсации на подложке.
Основные методы	Резистивное термическое испарение, электронно-лучевое (E-Beam) испарение.
Основное преимущество	Высокая скорость осаждения и простота для таких металлов, как Al, Ag, Au.
Главное ограничение	Осаждение по прямой видимости; сложно для сложных 3D-деталей.
