Что Такое Трехзонная Печь? Обеспечение Превосходного Термического Контроля И Однородности

По сути, трехзонная печь — это высокопроизводительная печь, имеющая три отдельные нагревательные секции, расположенные вдоль ее длины, каждая из которых может управляться независимо. В отличие от стандартной однозонной печи, такая конструкция позволяет создавать высоконастраиваемые температурные профили, либо для исключительной температурной однородности на большой площади, либо для контролируемого градиента температуры.

Ключевое преимущество трехзонной печи заключается не просто в большем количестве тепла, а в точном термическом контроле. Она решает присущую проблему теплопотерь на концах печи, обеспечивая уровень однородности и гибкости процесса, недостижимый в однозонной конструкции.

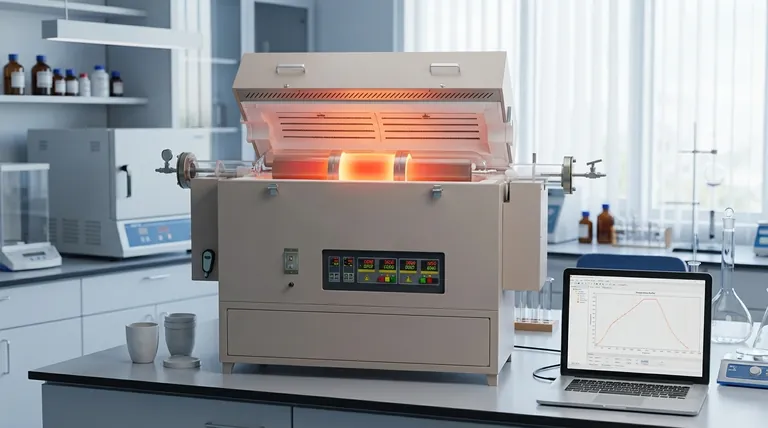

Что такое трехзонная печь? Обеспечение превосходного термического контроля и однородности

Основной принцип: независимые зоны нагрева

Обычная печь использует один нагревательный элемент и один контроллер. Трехзонная печь усовершенствует эту конструкцию, разделяя нагревательную камеру на три смежные секции: центральную зону и две торцевые зоны.

Как это работает

Каждая из трех зон оснащена собственным набором нагревательных элементов и выделенным датчиком температуры (термопарой). Все они подключены к сложному контроллеру, который может управлять каждой зоной как отдельной единицей.

Это позволяет оператору одновременно устанавливать разные заданные значения температуры для каждой из трех зон. Контроллер постоянно отслеживает температуру в каждой зоне и регулирует подачу мощности на ее нагревательные элементы для поддержания желаемых заданных значений.

Назначение независимого управления

Возможность контролировать температуру каждой зоны является ключом к полезности печи. Вы можете запрограммировать печь на создание сложных тепловых ландшафтов, адаптированных к конкретному процессу, — это невозможно сделать с помощью одного нагревательного элемента.

Почему часто необходимы три зоны

Многозонная конструкция напрямую решает фундаментальные ограничения однозонных печей, делая их незаменимыми для высокоточных термических применений.

Достижение превосходной температурной однородности

В однозонной печи тепло естественным образом уходит с концов. Эта неизбежная потеря тепла означает, что температура в центре печи всегда будет выше, чем температура возле отверстий.

Трехзонная печь решает эту проблему, используя две торцевые зоны в качестве «защитных» нагревателей. Устанавливая температуру торцевых зон немного выше, чем в центре, вы можете создать тепловой барьер, который активно компенсирует теплопотери. Это заставляет центральную зону иметь исключительно однородную температуру на гораздо большей длине.

Создание точных градиентов температуры

Некоторые передовые процессы, такие как рост кристаллов или определенные типы химического осаждения из паровой фазы (CVD), не требуют однородной температуры. Вместо этого им требуется специфический, контролируемый наклон изменения температуры по материалу.

Трехзонная печь превосходно справляется с этой задачей. Вы можете, например, установить первую зону на 700°C, среднюю на 800°C, а третью на 900°C, чтобы создать плавный и предсказуемый градиент температуры вдоль длины трубки печи.

Понимание компромиссов

Несмотря на свою мощность, трехзонная конструкция не всегда является необходимостью. Понимание ее сложностей является ключом к принятию обоснованного решения.

Повышенная сложность и стоимость

Добавление двух дополнительных наборов нагревательных элементов, термопар и сложного многоканального контроллера делает трехзонную печь значительно дороже и механически сложнее, чем однозонную модель.

Программирование и калибровка

Достижение идеально плоского температурного профиля требует тщательной настройки. Взаимодействие между зонами означает, что вам часто придется экспериментировать с заданными значениями торцевых зон, чтобы найти идеальные значения, обеспечивающие желаемую однородность в центре для вашей конкретной рабочей температуры. Этот процесс настройки более сложен, чем с однозонной печью.

Выбор правильного решения для вашего процесса

Ваш выбор между однозонной и трехзонной печью должен полностью определяться точностью тепловых характеристик, требуемых вашим применением.

Если ваш основной акцент — максимальная температурная однородность на большой площади: Трехзонная печь — лучший выбор, поскольку это единственный способ активно компенсировать теплопотери торцевых зон.
Если ваш основной акцент — создание контролируемого градиента температуры: Трехзонная (или другая многозонная) печь незаменима, поскольку эта возможность невозможна с одним нагревательным элементом.
Если ваш основной акцент — простой нагрев с небольшой, менее критичной однородной зоной: Однозонная печь часто является более экономичным и простым решением.

В конечном счете, выбор трехзонной печи — это инвестиция в достижение более высокой степени контроля над вашим термическим процессом.

Сводная таблица:

Характеристика	Однозонная печь	Трехзонная печь
Контроль температуры	Одно заданное значение для всей камеры	Независимые заданные значения для трех секций
Основное преимущество	Простой, экономичный нагрев	Превосходная однородность и программируемые градиенты
Идеально подходит для	Процессов с менее критичной однородностью	Высокоточных применений, таких как CVD, рост кристаллов
Сложность	Ниже	Выше (требует настройки и калибровки)
