Каковы четыре основных типа датчиков? Руководство по источнику питания и типу сигнала

В самом основном смысле датчики чаще всего классифицируются на четыре категории: Активные, Пассивные, Аналоговые и Цифровые. Эти категории описывают две различные характеристики: как питается датчик и как он передает свои измерения. Понимание этих двух осей является ключом к пониманию принципа работы любого датчика.

Основная идея заключается в том, что «четыре типа» — это упрощение. В реальности датчики классифицируются по двум независимым осям: по их потребности в питании (Активные против Пассивных) и по типу выходного сигнала (Аналоговый против Цифрового). Любой заданный датчик представляет собой комбинацию одного элемента из каждой пары.

Первая ось: Источник питания (Активный против Пассивного)

Эта классификация основана на том, требует ли датчик внешнего источника питания для выполнения измерений. Речь идет о вводе энергии.

Что такое активные датчики?

Активным датчикам для работы требуется внешний источник питания, часто называемый сигналом возбуждения. Они работают, излучая энергию в окружающую среду, а затем измеряя отклик.

Представьте себе активный датчик как летучую мышь, использующую эхолокацию. Он посылает сигнал (звук) и прислушивается к эху, чтобы «увидеть» окружающее пространство.

Примеры включают радары, LiDAR и ультразвуковые датчики расстояния, которые испускают волны для обнаружения объектов.

Что такое пассивные датчики?

Пассивные датчики не требуют внешнего источника питания. Вместо этого они генерируют собственный электрический сигнал в ответ на внешний стимул.

Они работают за счет преобразования одной формы энергии из окружающей среды в другую. Они просто «слушают» или обнаруживают существующую энергию.

Классическим примером является фотодиод, который преобразует свет непосредственно в электрический ток. Другим примером является термопара, которая генерирует напряжение на основе разницы температур.

Вторая ось: Выходной сигнал (Аналоговый против Цифрового)

Эта классификация основана на природе сигнала, который датчик отправляет в обрабатывающее устройство (например, микроконтроллер). Речь идет о выводе данных.

Понимание аналоговых датчиков

Аналоговые датчики производят непрерывный выходной сигнал, обычно напряжение или ток, который пропорционален измеряемой величине.

Сигнал может принимать любое значение в пределах рабочего диапазона датчика. Например, датчик температуры может выдавать 0,1 В при 10°C, 0,2 В при 20°C и 0,15 В при 15°C.

К распространенным примерам относятся термисторы (резисторы, чувствительные к температуре), фоторезисторы (LDR) и базовые датчики давления.

Понимание цифровых датчиков

Цифровые датчики производят дискретный, двоичный вывод. Сигнал передается в виде серии состояний «вкл/выкл» (1 и 0).

Эти датчики часто имеют внутренние компоненты, такие как аналого-цифровой преобразователь (АЦП), которые обрабатывают необработанное измерение, прежде чем отправить чистое цифровое значение.

Примеры включают современные датчики температуры/влажности, такие как DHT22, или высокоточные акселерометры, которые обмениваются данными через такие интерфейсы, как I2C или SPI.

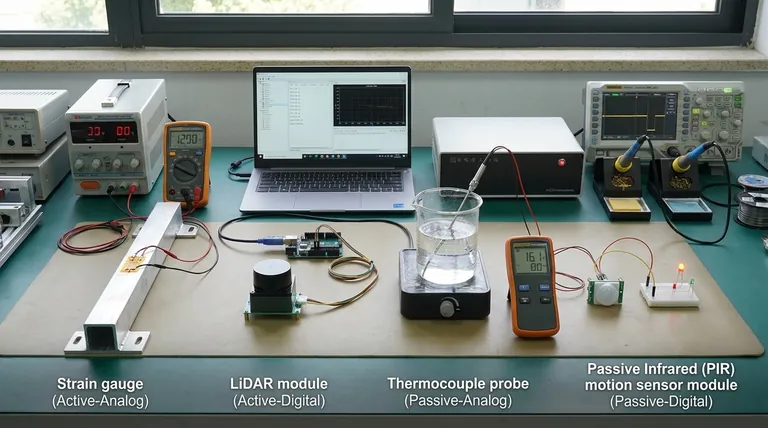

Собираем все вместе: Четыре квадранта

Поскольку две оси независимы, вы можете объединить их, чтобы сформировать четыре истинных функциональных квадранта.

Активный-Аналоговый

Этот датчик требует внешнего питания и выдает непрерывный сигнал. Тензодатчик, используемый в мостовой схеме Уитстона, является прекрасным примером; ему требуется входное напряжение (Активный) и он выдает пропорциональное выходное напряжение (Аналоговый).

Активный-Цифровой

Этот датчик требует внешнего питания и выдает цифровой сигнал. Датчик LiDAR испускает собственные лазерные импульсы (Активный) и содержит внутренние процессоры для вывода точного цифрового значения расстояния (Цифровой).

Пассивный-Аналоговый

Этот датчик генерирует собственное питание и выдает непрерывный сигнал. Термопара создает напряжение от тепла (Пассивный), которое прямо пропорционально разнице температур (Аналоговый).

Пассивный-Цифровой

Этот датчик генерирует собственное питание и выдает двоичный сигнал. Распространенный пассивный инфракрасный (PIR) датчик движения обнаруживает инфракрасную энергию от тепла тела (Пассивный) и выдает простой высокий/низкий сигнал, указывающий на движение (Цифровой).

Понимание компромиссов

Выбор датчика зависит не только от того, что он измеряет, но и от того, как он работает. Эти классификации имеют прямые практические последствия.

Потребление энергии

Пассивные датчики по своей сути более энергоэффективны, поскольку им не требуется постоянный источник питания для возбуждения. Это делает их идеальными для приложений с батарейным питанием или сбора энергии.

Сложность и шум

Цифровые датчики часто проще интегрировать с современными микроконтроллерами. Они обрабатывают преобразование из физического явления в цифровое число внутри, обеспечивая чистый, устойчивый к шуму сигнал.

Аналоговые датчики требуют АЦП на вашем микроконтроллере, и их сигналы более подвержены электрическим шумам, что может ухудшить точность при отсутствии надлежащей фильтрации.

Стоимость и функциональность

Выбор может повлиять на стоимость и характеристики. Простой аналоговый термистор очень дешев, но высокоточный цифровой датчик температуры может быть дороже, предлагая при этом более высокую точность и более простую интеграцию.

Как применить это к вашему проекту

Используйте эти классификации в качестве основы для руководства процессом выбора.

• Если ваш основной акцент — низкое энергопотребление: Отдавайте приоритет Пассивным датчикам, чтобы максимально увеличить срок службы батареи или обеспечить сбор энергии.
• Если ваш основной акцент — простота интеграции и устойчивость к шуму: Отдавайте предпочтение Цифровым датчикам, чтобы упростить схему и разработку программного обеспечения.
• Если ваш основной акцент — измерение тонкого, непрерывного явления: Аналоговый датчик может предоставить необработанные, высокоточные данные, которые вам нужны, при условии, что вы сможете правильно обработать и обработать сигнал.
• Если ваш основной акцент — активное зондирование окружающей среды: Вам по определению нужен Активный датчик, например, для измерения расстояния с помощью ультразвука или сканирования помещения с помощью LiDAR.

Понимание этих двух осей — источника питания и типа сигнала — позволяет перейти от простого перечисления типов датчиков к стратегическому выбору правильного инструмента для вашей инженерной задачи.

Сводная таблица:

Тип датчика	Источник питания	Выходной сигнал	Ключевые примеры
Активный-Аналоговый	Требует внешнего питания	Непрерывный (например, напряжение)	Тензодатчик в мостовой схеме Уитстона
Активный-Цифровой	Требует внешнего питания	Дискретный (двоичный, например, I2C/SPI)	Датчик расстояния LiDAR
Пассивный-Аналоговый	Питается самостоятельно (от стимула)	Непрерывный (например, напряжение)	Термопара, Фотодиод
Пассивный-Цифровой	Питается самостоятельно (от стимула)	Дискретный (двоичный, вкл/выкл)	Датчик движения PIR
