Каковы различные методы контроля температуры в печи сопротивления? Освойте точное управление температурой

Контроль температуры в печи сопротивления — это вопрос точного управления электрической мощностью, которая генерирует тепло. Это достигается тремя основными методами: изменением напряжения питания нагревательных элементов, изменением электрического сопротивления цепи нагрева или регулированием рабочего цикла включения/выключения источника питания.

По своей сути, контроль температуры — это управление генерацией тепла, которое подчиняется электрическому закону P = V²/R. Манипулируя напряжением (V), сопротивлением (R) или продолжительностью подачи мощности, вы получаете прямой контроль над тепловой отдачей печи и ее внутренней температурой.

Три столпа контроля температуры

Тепло, выделяемое в печи сопротивления, является прямым результатом потерь I²R, где электрическая энергия преобразуется в тепловую. Все методы управления работают путем манипулирования переменными в этом уравнении мощности.

Метод 1: Изменение напряжения питания

Поскольку мощность пропорциональна квадрату напряжения (P ∝ V²), небольшие изменения напряжения могут вызвать значительные изменения тепловыделения. Это позволяет плавно и непрерывно регулировать температуру.

Обычно это достигается одним из трех способов:

• Автотрансформаторы: Эти устройства обеспечивают непрерывно регулируемое выходное напряжение от фиксированного входного, обеспечивая очень точный контроль подаваемой мощности.
• Отпайки трансформатора: Трансформатор с несколькими выходными соединениями («отводами») позволяет выбирать из нескольких фиксированных уровней напряжения, обеспечивая ступенчатое изменение тепловыделения.
• Индукционные регуляторы: Этот более старый метод функционирует как трансформатор, в котором можно изменять магнитную связь, что приводит к плавному, регулируемому выходному напряжению.

Метод 2: Изменение сопротивления цепи

Переконфигурируя способ подключения нагревательных элементов, вы можете изменить общее сопротивление цепи и, таким образом, изменить рассеиваемую мощность (P = V²/R).

Наиболее распространенный подход заключается в переключении нагревательных элементов между последовательной и параллельной конфигурацией. Последовательное соединение элементов увеличивает общее сопротивление, что приводит к снижению тепловыделения. Переключение их на параллельное соединение уменьшает общее сопротивление, максимизируя выработку тепла. Этот метод обеспечивает четкие, ступенчатые уровни тепла (например, низкий, средний, высокий).

Метод 3: Прерывистое переключение питания (Пропорциональное управление по времени)

Этот метод включает в себя кратковременное включение и выключение источника питания нагревательных элементов в течение коротких контролируемых периодов. Он не изменяет мгновенную мощность, но изменяет среднюю мощность, подаваемую с течением времени.

Представьте, что вы быстро щелкаете выключателем света, чтобы добиться уровня яркости между полностью включенным и полностью выключенным. Современные цифровые регуляторы температуры превосходно справляются с этим, используя алгоритм ПИД (пропорционально-интегрально-дифференциальный) для расчета точного соотношения включения/выключения, необходимого для поддержания заданной температуры. Фактическое переключение выполняется механическим реле или твердотельным реле (SSR).

Понимание компромиссов

Каждый метод управления имеет свои отличительные преимущества и недостатки. Выбор правильного зависит от требований к точности, стоимости и долговечности оборудования.

Управление напряжением: Точность против сложности

Управление напряжением потенциально обеспечивает очень плавную и непрерывную регулировку мощности.

Однако необходимое оборудование, такое как большие автотрансформаторы или индукционные регуляторы, может быть дорогим, громоздким и механически сложным, что делает его менее распространенным в современных небольших печах.

Управление сопротивлением: Простота против гранулярности

Изменение сопротивления цепи — это надежный и электрически простой метод. Он не требует сложной управляющей электроники.

Основное ограничение заключается в том, что он обеспечивает только несколько фиксированных уровней нагрева. Он не подходит для применений, требующих поддержания точной температуры, поскольку не может вносить тонкие корректировки.

Управление по времени: Экономичность против износа компонентов

Это самый распространенный метод в современных печах благодаря высокой точности и низкой стоимости, поскольку им могут управлять недорогие микроконтроллеры.

Основной компромисс — это износ компонентов. Частое переключение может со временем изнашивать механические реле. Использование твердотельного реле (SSR) устраняет эту проблему, но может быть дороже и может потребовать радиатора.

Выбор правильного варианта для вашего применения

Ваш выбор должен основываться на ваших операционных целях в отношении точности, бюджета и масштаба.

• Если ваш основной акцент — максимальная точность и быстродействие: Используйте современный цифровой контроллер, использующий пропорциональное управление по времени с твердотельным реле (SSR).
• Если ваш основной акцент — ступенчатые уровни мощности в простой, надежной системе: Используйте переменное сопротивление, переконфигурируя нагревательные элементы между последовательным и параллельным соединением.
• Если ваш основной акцент — плавное, непрерывное регулирование мощности без цифрового переключения: Используйте автотрансформатор, принимая более высокую первоначальную стоимость и физический размер.

Понимая эти основные принципы, вы сможете выбрать стратегию управления, которая обеспечит самую надежную и эффективную работу для вашей конкретной задачи нагрева.

Сводная таблица:

Метод управления	Как это работает	Ключевое преимущество	Ключевое ограничение
Изменение напряжения питания	Регулирует напряжение для изменения мощности (P ∝ V²)	Плавная, непрерывная регулировка	Дорогое, громоздкое оборудование
Изменение сопротивления цепи	Переключает нагревательные элементы между последовательным/параллельным соединением	Простая, надежная конструкция	Обеспечивает только ступенчатые уровни нагрева
Прерывистое переключение питания (Пропорциональное управление по времени)	Включает/выключает питание для контроля средней мощности	Высокая точность, экономичность	Может вызвать износ реле (смягчается SSR)

Нужен точный контроль температуры для лабораторных процессов нагрева? KINTEK специализируется на высокопроизводительных лабораторных печах и печах с передовыми системами управления. Наши эксперты помогут вам выбрать правильное оборудование — будь то точность ПИД-регулирования с SSR или надежность простой системы переключения сопротивления — для обеспечения надежных и эффективных результатов для вашей лаборатории. Свяжитесь с нашей командой сегодня, чтобы обсудить ваше конкретное применение!

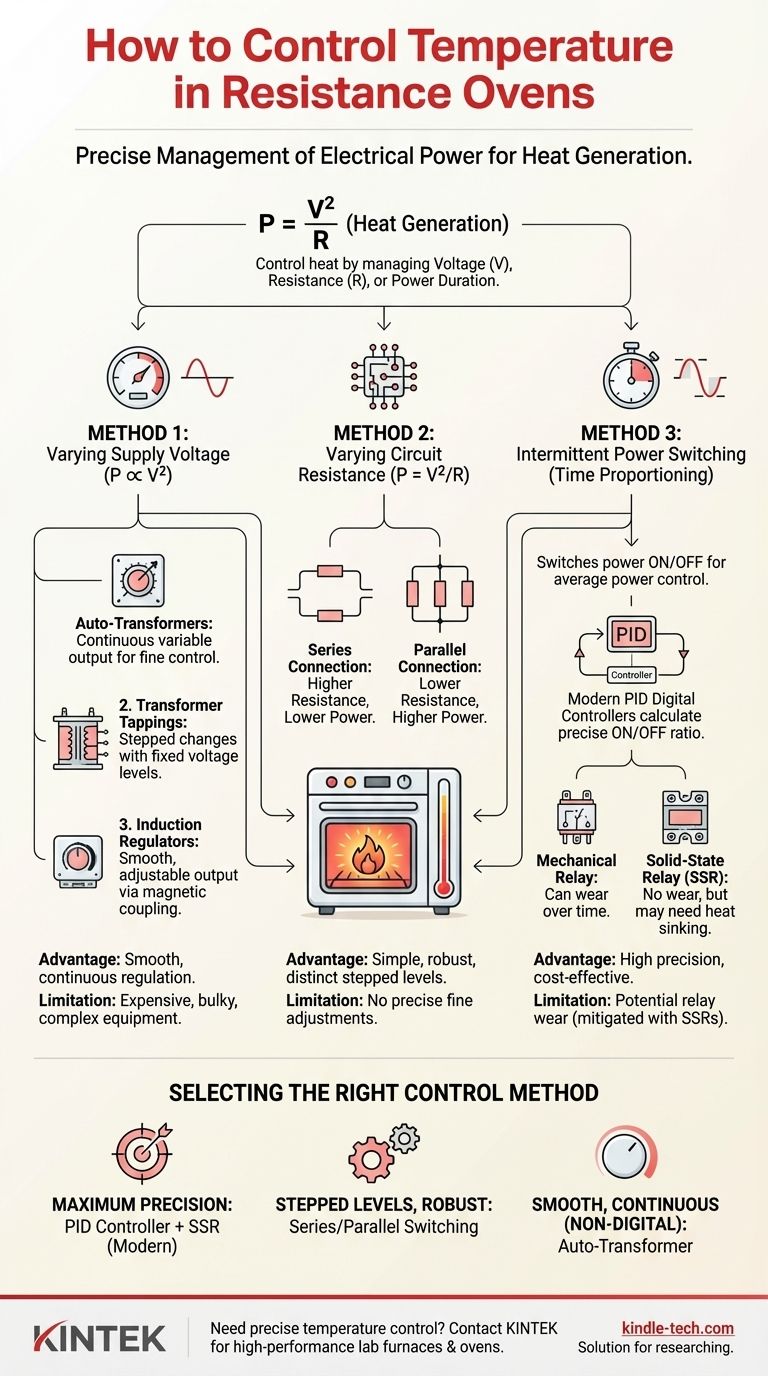

Визуальное руководство
