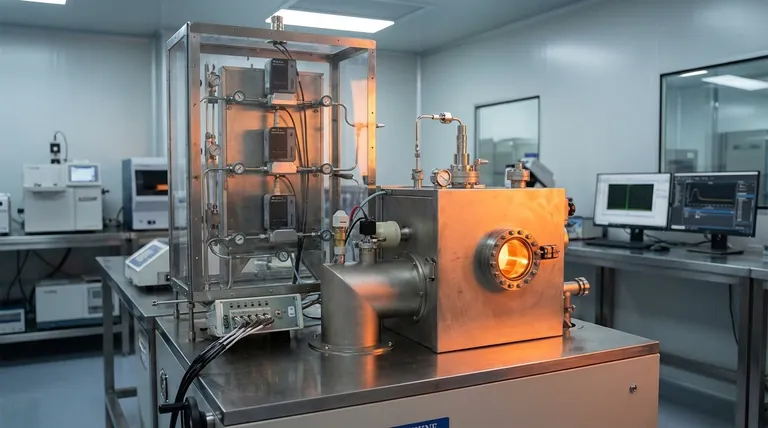

Каковы основные методы получения нанотонких пленок?Изучите методы PVD и CVD

Для получения нанотонких пленок используются передовые технологии, которые позволяют точно контролировать толщину, состав и свойства пленок.Для получения нанотонких пленок используются два основных метода физическое осаждение из паровой фазы (PVD) и Химическое осаждение из паровой фазы (CVD) .PVD предполагает физическое превращение твердого материала в пар, который затем конденсируется на подложке, образуя тонкую пленку.CVD, с другой стороны, основывается на химических реакциях между газообразными прекурсорами для нанесения твердой пленки на подложку.Оба метода широко используются в таких отраслях, как производство полупроводников, оптики и гибкой электроники, благодаря их способности создавать высокочистые и высокопроизводительные пленки.

Ключевые моменты:

Каковы основные методы получения нанотонких пленок?Изучите методы PVD и CVD
  1. Физическое осаждение из паровой фазы (PVD):

    • Определение:PVD - это процесс, при котором твердый материал испаряется в вакууме, а затем осаждается на подложку, образуя тонкую пленку.В этом методе не используются химические реакции.
    • Этапы процесса:
      • Испарение:Исходный материал (мишень) испаряется с помощью таких методов, как напыление, испарение или лазерная абляция.
      • Транспорт:Испаренные атомы или молекулы проходят через вакуумную камеру.
      • Осаждение:Пары конденсируются на подложке, образуя тонкую пленку.
    • Преимущества:
      • Высокая чистота осажденной пленки.
      • Отличный контроль толщины и однородности пленки.
      • Подходит для широкого спектра материалов, включая металлы, сплавы и керамику.
    • Области применения:
      • Производство полупроводников (например, кремниевых пластин).
      • Оптические покрытия (например, антибликовые покрытия).
      • Износостойкие покрытия (например, покрытия для инструментов).
  2. Химическое осаждение из паровой фазы (CVD):

    • Определение:CVD - это химический процесс, в котором летучие прекурсоры реагируют или разлагаются на поверхности подложки, образуя твердую тонкую пленку.
    • Этапы процесса:
      • Введение прекурсоров:Газообразные реактивы (прекурсоры) вводятся в реакционную камеру.
      • Химическая реакция:Прекурсоры вступают в реакцию или разлагаются на поверхности подложки, образуя твердую пленку.
      • Удаление побочных продуктов:Газообразные побочные продукты удаляются из камеры.
    • Преимущества:
      • Высококачественные, высокочистые пленки с отличной конформностью.
      • Возможность нанесения сложных материалов, включая полимеры и композиты.
      • Подходит для крупномасштабного производства.
    • Применение:
      • Тонкопленочные транзисторы в электронике.
      • Защитные покрытия (например, алмазоподобные углеродные покрытия).
      • Гибкая электроника (например, OLED).
  3. Сравнение между PVD и CVD:

    • Механизм:
      • PVD основывается на физических процессах (испарение и конденсация).
      • CVD предполагает химические реакции для формирования пленки.
    • Окружающая среда:
      • Для PVD требуется вакуумная или сверхвысоковакуумная среда.
      • CVD может работать при атмосферном давлении или низком вакууме, в зависимости от процесса.
    • Совместимость материалов:
      • PVD идеально подходит для металлов, сплавов и керамики.
      • CVD лучше подходит для осаждения сложных материалов, включая полимеры и композиты.
    • Свойства пленки:
      • Пленки PVD имеют более высокую плотность и лучшую адгезию.
      • Пленки CVD обеспечивают превосходную конформность и однородность, особенно в сложных геометрических формах.
  4. Другие методы получения тонких пленок:

    • Хотя наиболее распространенными методами являются PVD и CVD, существуют и другие методы:
      • Spin Coating:Жидкий прекурсор наносится на подложку, которая затем вращается с высокой скоростью для создания равномерной тонкой пленки.
      • Гальваника:Подложка погружается в раствор электролита, и на нее подается электрический ток для осаждения металлической пленки.
      • Капельное литье:Раствор, содержащий материал пленки, капают на подложку и дают высохнуть, образуя тонкую пленку.
      • Плазменное напыление:Плазма используется для выброса атомов из материала мишени, которые затем осаждаются на подложку.
  5. Выбор правильной техники:

    • Выбор между PVD, CVD или другими методами зависит от таких факторов, как:
      • Желаемый материал и свойства пленки.
      • Тип и геометрия подложки.
      • Требуемая толщина и однородность пленки.
      • Масштабы производства и стоимость.

В целом, PVD и CVD - это два основных метода получения нанотонких пленок, каждый из которых имеет свои уникальные преимущества и области применения.PVD идеально подходит для получения плотных пленок высокой чистоты, а CVD - для получения однородных, конформных пленок для сложных материалов.Понимание этих методов помогает выбрать подходящий метод для конкретных применений в таких отраслях, как электроника, оптика и покрытия.

Сводная таблица:

Аспект PVD CVD
Механизм Физическое превращение твердого вещества в пар, без химических реакций Химические реакции между газообразными предшественниками
Окружающая среда Требуется вакуум или сверхвысокий вакуум Работает при атмосферном давлении или низком вакууме
Совместимость материалов Металлы, сплавы, керамика Полимеры, композиты, сложные материалы
Свойства пленки Высокая плотность, лучшая адгезия Превосходная конформность, однородность на сложных геометрических формах
Области применения Производство полупроводников, оптические покрытия, износостойкие покрытия Тонкопленочные транзисторы, защитные покрытия, гибкая электроника
