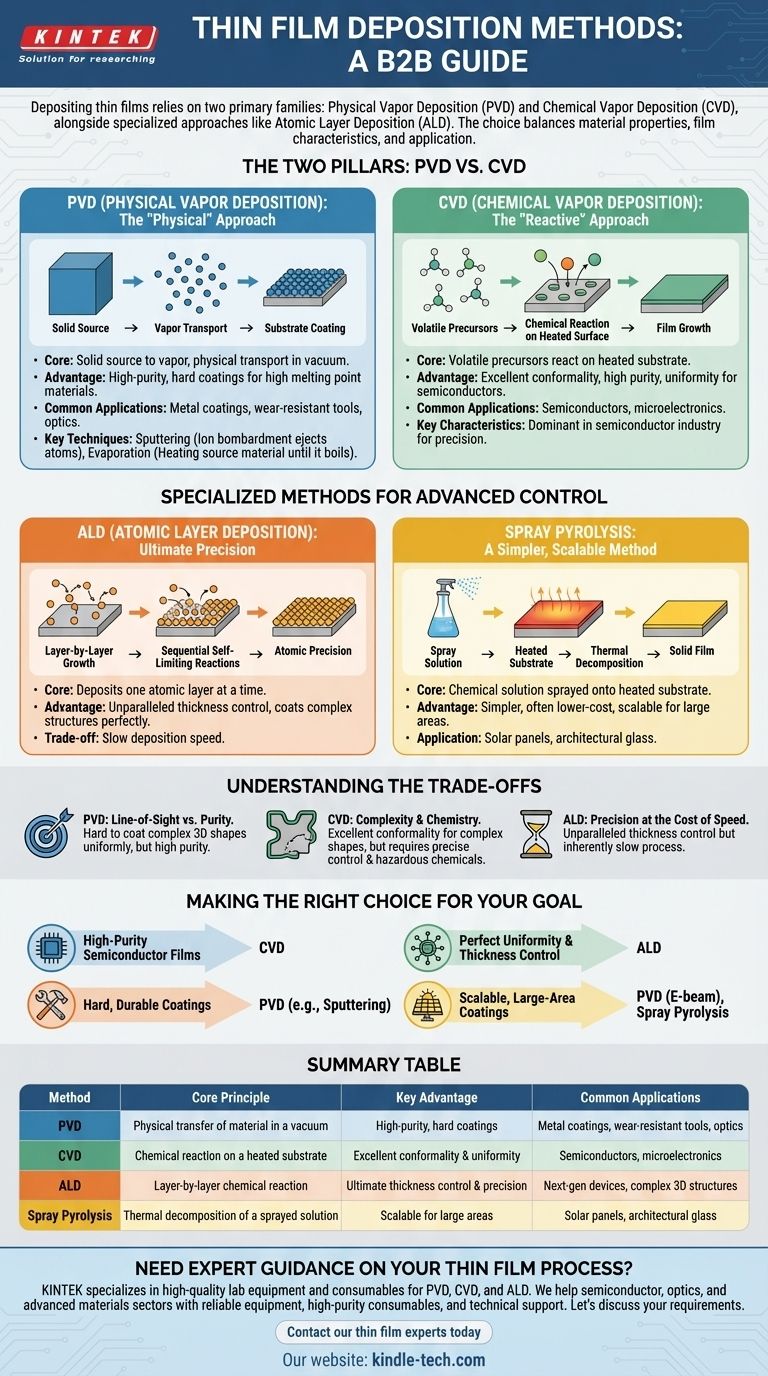

Какие методы используются для осаждения тонкопленочных технологий? Руководство по PVD, CVD и ALD

По своей сути, осаждение тонкой пленки опирается на две основные группы методов: физическое осаждение из паровой фазы (PVD) и химическое осаждение из паровой фазы (CVD). Эти методы, наряду с более специализированными подходами, такими как атомно-слоевое осаждение (ALD), являются основополагающими процессами для создания микромасштабных слоев, необходимых для современной электроники, оптики и материаловедения. Каждый метод работает путем переноса материала на поверхность — или «подложку» — но они достигают этой цели принципиально разными способами.

Выбор метода осаждения не случаен. Это стратегическое решение, которое уравновешивает свойства материала, желаемые характеристики пленки, такие как чистота и однородность, а также требования конкретного применения, от производства полупроводников до защитных покрытий.

Два столпа: PVD против CVD

Подавляющее большинство применений тонких пленок обслуживаются двумя общими методологиями. Понимание их основного различия — один является физическим процессом, а другой химическим — это первый шаг к выбору правильной техники.

Физическое осаждение из паровой фазы (PVD): «Физический» подход

PVD — это процесс, при котором твердый исходный материал превращается в пар и физически транспортируется через вакуумную или низконапорную среду для покрытия подложки. Думайте об этом как о высококонтролируемой, атомно-уровневой форме распыления краски.

Этот метод обычно предпочтителен для осаждения материалов с высокими температурами плавления, таких как металлы и керамика, для создания твердых, износостойких покрытий.

Ключевые методы PVD

Распыление — это процесс PVD, при котором атомы выбиваются из твердого материала-мишени путем бомбардировки его высокоэнергетическими ионами. Эти выбитые атомы затем перемещаются и осаждаются на подложке. Магнетронное распыление является распространенным вариантом, используемым для высококачественных оптических и электрических пленок.

Испарение включает нагрев исходного материала в вакууме до тех пор, пока он не закипит. Образующийся пар поднимается, перемещается к более холодной подложке и конденсируется, образуя твердую пленку. Испарение электронным лучом (с использованием электронного луча) идеально подходит для солнечных панелей, в то время как термическое испарение используется для таких вещей, как OLED-дисплеи.

Химическое осаждение из паровой фазы (CVD): «Реактивный» подход

CVD использует летучие химические прекурсоры, которые реагируют или разлагаются на поверхности нагретой подложки для получения желаемой пленки. Вместо физического перемещения твердого материала, CVD строит пленку посредством химической реакции, происходящей непосредственно на детали.

CVD является доминирующим методом в полупроводниковой промышленности, поскольку он производит исключительно чистые, однородные и конформные пленки с высокой точностью.

Специализированные методы для расширенного контроля

Хотя PVD и CVD охватывают большинство применений, для достижения определенных целей требуются более специализированные процессы, которые предлагают уникальные преимущества в точности или масштабируемости.

Атомно-слоевое осаждение (ALD): максимальная точность

ALD — это подтип CVD, который осаждает материал по одному атомному слою за раз. Он работает путем воздействия на подложку последовательных, самоограничивающихся химических реакций.

Этот тщательный процесс обеспечивает беспрецедентный контроль над толщиной пленки и может покрывать чрезвычайно сложные структуры с высоким соотношением сторон с идеальной однородностью.

Распылительный пиролиз: более простой, масштабируемый метод

Этот метод включает распыление химического раствора на нагретую подложку. Тепло вызывает реакцию и термическое разложение компонентов раствора, оставляя после себя твердую пленку.

Это более простой, часто менее затратный метод, который может быть эффективным для покрытий большой площади, где абсолютная атомно-уровневая точность не является главной задачей.

Понимание компромиссов

Ни один метод не является универсально превосходящим. Оптимальный выбор всегда включает балансирование преимуществ с присущими ограничениями.

Компромисс PVD: прямая видимость против чистоты

Основным ограничением PVD является то, что это процесс прямой видимости. Испаренный материал движется по прямой линии, что затрудняет равномерное покрытие сложных 3D-форм с подрезами или скрытыми поверхностями. Однако он может производить покрытия очень высокой чистоты.

Проблема CVD: сложность и химия

CVD обеспечивает отличную конформность, что означает, что он может равномерно покрывать сложные формы. Однако процесс более сложен, требуя точного контроля над потоками газа, температурой и давлением. Он также зависит от прекурсоров, которые могут быть опасными или дорогими.

ALD: точность ценой скорости

Основной компромисс для ALD — это скорость. Создание пленки по одному атомному слою за раз — это по своей сути медленный процесс. Его выбирают только тогда, когда абсолютная необходимость в контроле толщины и конформности перевешивает необходимость высокой производительности.

Правильный выбор для вашей цели

Выбор метода полностью зависит от конкретного результата, который вам необходимо достичь для вашего проекта.

• Если ваша основная задача — производство высокочистых пленок для полупроводников: CVD является отраслевым стандартом благодаря своей превосходной однородности и способности покрывать сложные топографии пластин.
• Если ваша основная задача — нанесение твердых, долговечных покрытий на инструменты или простые поверхности: Методы PVD, такие как распыление, часто являются наиболее прямым и эффективным подходом.
• Если ваша основная задача — создание идеально однородных пленок с абсолютным контролем толщины для устройств нового поколения: ALD предлагает беспрецедентную точность, хотя и с более низкой скоростью осаждения.
• Если ваша основная задача — масштабируемые покрытия большой площади для таких применений, как солнечные панели или архитектурное стекло: Специфические методы PVD, такие как испарение электронным лучом, или более простые методы, такие как распылительный пиролиз, очень подходят.

Понимание этих фундаментальных принципов позволяет вам выбрать не просто метод, а правильный метод для вашей конкретной инженерной задачи.

Сводная таблица:

Метод	Основной принцип	Ключевое преимущество	Типичные применения
PVD (Физическое осаждение из паровой фазы)	Физический перенос материала в вакууме	Высокочистые, твердые покрытия	Металлические покрытия, износостойкие инструменты, оптика
CVD (Химическое осаждение из паровой фазы)	Химическая реакция на нагретой подложке	Отличная конформность и однородность	Полупроводники, микроэлектроника
ALD (Атомно-слоевое осаждение)	Послойная химическая реакция	Максимальный контроль толщины и точность	Устройства нового поколения, сложные 3D-структуры
Распылительный пиролиз	Термическое разложение распыленного раствора	Масштабируемость для больших площадей	Солнечные панели, архитектурное стекло
