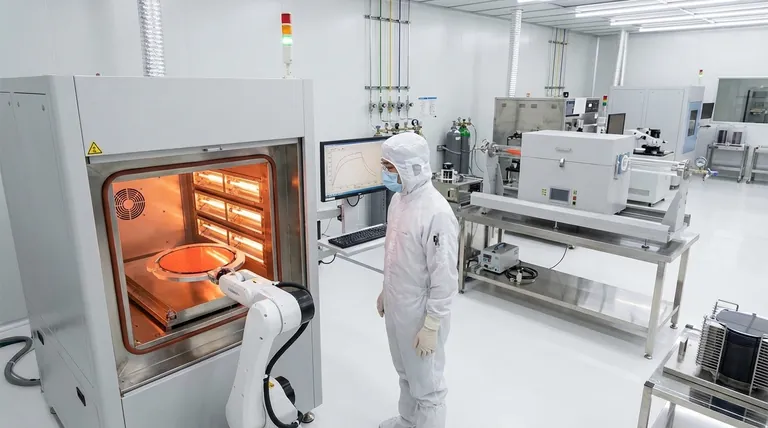

Каковы различные типы отжига в полупроводниках? Руководство по выбору правильного термического процесса

В производстве полупроводников отжиг является критически важным термическим процессом, используемым для устранения повреждений кристаллической решетки и электрической активации легирующих примесей после ионной имплантации. Основными типами отжига являются печной отжиг, быстрый термический отжиг (RTA), отжиг импульсной лампой (FLA) и лазерный отжиг. Каждый метод предлагает различный баланс между температурой, временем и контролем процесса.

Хотя все методы отжига направлены на устранение кристаллических повреждений, эволюция от медленных печей к ультрабыстрым лазерам обусловлена одной критической проблемой: нагрев кремния достаточно сильно для активации легирующих примесей, не давая им времени на диффузию и разрушение наноразмерной архитектуры современных транзисторов.

Основная проблема: устранение повреждений без диффузии

Чтобы понять различные типы отжига, вы должны сначала уловить фундаментальную проблему, для решения которой они предназначены. Этот процесс — тонкий баланс.

Почему необходим отжиг

Ионная имплантация — это стандартный метод введения атомов легирующих примесей (таких как бор или фосфор) в кремниевую пластину. Этот высокоэнергетический процесс подобен выстрелу из дробовика на атомном уровне — он повреждает идеальную кристаллическую решетку кремния, делая имплантированную область аморфной.

Чтобы транзистор работал, должны произойти две вещи:

1. Восстановление решетки: Кристаллическая структура должна быть восстановлена.
2. Активация легирующих примесей: Атомы легирующих примесей должны занять правильные положения в восстановленной решетке (замещающие позиции), чтобы стать электрически активными.

И то, и другое требует значительной тепловой энергии, которую и обеспечивает отжиг.

Дилемма диффузии

Проблема в том, что тепло также вызывает движение атомов, процесс, называемый диффузией. Хотя некоторое движение необходимо для активации, слишком большое движение приводит к тому, что тщательно размещенные легирующие примеси рассеиваются.

Эта нежелательная диффузия размывает четкие, хорошо определенные границы областей истока, стока и канала. В современных транзисторах с элементами, измеряемыми в нанометрах, даже небольшое количество диффузии может вызвать короткие замыкания или отказ устройства. Эта постоянная борьба между активацией и диффузией является центральной темой технологии отжига.

Спектр методов отжига

Различные методы отжига лучше всего рассматривать как спектр контроля времени и температуры, каждый из которых был разработан для лучшего управления дилеммой диффузии для все более мелких устройств.

Печной отжиг (Оригинальный метод)

Это классический подход. Пластины загружаются партиями в горизонтальную или вертикальную кварцевую трубчатую печь и нагреваются в течение длительного периода, обычно от 30 минут до нескольких часов.

Из-за длительности процесса температуры должны оставаться относительно низкими (например, 600–1000°C), чтобы ограничить диффузию. Этот метод прост и обрабатывает много пластин одновременно, что делает его экономически эффективным, но его большой «тепловой бюджет» (время × температура) делает его непригодным для формирования ультрамелких переходов в передовых устройствах.

Быстрый термический отжиг (RTA)

RTA стал рабочей лошадкой отрасли для передовых полупроводниковых норм. Вместо медленной печи RTA обрабатывает одну пластину за раз с использованием ламп накаливания с галогеном высокой интенсивности.

Пластина может быть нагрета до очень высоких температур (например, 900–1200°C) в течение секунд. Эта короткая продолжительность обеспечивает достаточно энергии для устранения повреждений и активации легирующих примесей со значительно меньшей диффузией, чем при печном отжиге. RTA предлагает мощный баланс пропускной способности, производительности и контроля.

Отжиг импульсной лампой (FLA)

Для передовых норм даже секундная продолжительность RTA допускает слишком большую диффузию. FLA, также известный как миллисекундный отжиг (MSA), использует ксеноновые дуговые лампы для подачи интенсивного импульса энергии на поверхность пластины.

Это нагревает верхние несколько сотен нанометров кремния до экстремальных температур (>1200°C) всего на несколько миллисекунд. Основная часть пластины остается холодной, действуя как теплоотвод, который почти мгновенно гасит температуру. Это обеспечивает очень высокую активацию легирующих примесей с минимальной диффузией, что позволяет формировать ультрамелкие переходы.

Лазерный отжиг (Инструмент высокой точности)

Лазерный отжиг обеспечивает высочайший уровень временного и пространственного контроля. Мощный лазер (часто эксимерный лазер) сканирует пластину, нагревая сильно локализованные участки до точки плавления всего на наносекунды.

Этот процесс «плавления» заставляет аморфный слой разжижаться и идеально рекристаллизоваться, включая легирующие примеси с почти 100% активацией и практически нулевой диффузией. Хотя он очень эффективен, лазерный отжиг сложен и имеет более низкую пропускную способность, чем другие методы, что резервирует его для наиболее критических этапов процесса в самых передовых микросхемах.

Понимание компромиссов

Выбор метода отжига — это вопрос инженерных компромиссов. Ни один метод не является лучшим для всех применений.

Тепловой бюджет и диффузия легирующих примесей

Это основное соображение. Общий тепловой бюджет определяет степень диффузии.

• Печь: Высокий тепловой бюджет, значительная диффузия.
• RTA: Умеренный тепловой бюджет, контролируемая диффузия.
• Импульс/Лазер: Чрезвычайно низкий тепловой бюджет, незначительная диффузия.

Сложность процесса и стоимость

Более простые пакетные процессы дешевле, но менее точны.

• Печь: Низкая стоимость, высокая пропускная способность (пакетная обработка).
• RTA: Умеренная стоимость, умеренная пропускная способность (одна пластина).
• Импульс/Лазер: Высокая стоимость, более низкая пропускная способность (сканирование/одна пластина) и сложное оборудование.

Однородность и контроль

Равномерный нагрев большой тонкой кремниевой пластины за секунды или миллисекунды — серьезная инженерная задача. Неоднородность может привести к напряжению пластины, дефектам и непостоянной производительности устройства по всей пластине. Передовые системы RTA и FLA требуют сложных датчиков и систем управления для управления этим.

Сделайте правильный выбор для вашей цели

Выбор метода отжига полностью зависит от требований устройства, которое вы изготавливаете.

• Если ваш основной акцент делается на некритических термических этапах или больших размерах элементов (>1 мкм): Печной отжиг обеспечивает экономичное решение, где диффузия легирующих примесей не является серьезной проблемой.
• Если вы изготавливаете стандартную логику или память (например, нормы 90 нм – 14 нм): Быстрый термический отжиг (RTA) является незаменимой рабочей лошадкой, балансирующей высокую активацию легирующих примесей с хорошо контролируемой диффузией.
• Если вы работаете с передовыми нормами (<10 нм), требующими ультрамелких переходов: Миллисекундный (импульсный) или наносекундный (лазерный) отжиг необходим для достижения максимальной активации при минимальной диффузии.

В конечном счете, понимание взаимодействия между температурой, временем и диффузией является ключом к выбору метода отжига, который успешно обеспечивает целевые показатели производительности вашего устройства.

Сводная таблица:

Метод отжига	Типичная продолжительность	Диапазон температур	Ключевое преимущество	Идеально подходит для
Печной отжиг	30 мин – несколько часов	600–1000°C	Экономичная пакетная обработка	Крупные элементы (>1 мкм), некритические этапы
Быстрый термический отжиг (RTA)	Секунды	900–1200°C	Сбалансированный контроль активации и диффузии	Стандартная логика/память (нормы 90 нм – 14 нм)
Отжиг импульсной лампой (FLA)	Миллисекунды	>1200°C	Минимальная диффузия для ультрамелких переходов	Передовые нормы (<10 нм)
Лазерный отжиг	Наносекунды	Температура плавления	Почти нулевая диффузия, максимальная активация	Наиболее критические этапы в передовых микросхемах
