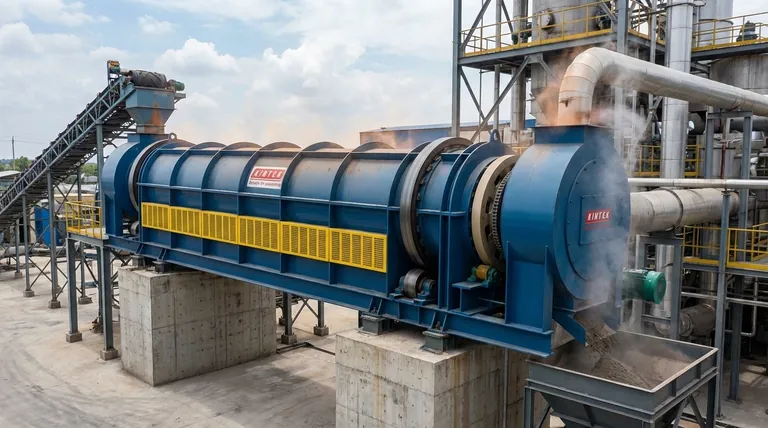

Что такое основы вращающейся печи? Руководство по промышленной обработке материалов

По своей сути, вращающаяся печь — это массивная, медленно вращающаяся промышленная печь, предназначенная для непрерывной высокотемпературной обработки твердых веществ. Она состоит из длинного цилиндрического стального корпуса, облицованного жаропрочным материалом, который установлен под небольшим углом к горизонтали. Эта, казалось бы, простая конструкция является основой бесчисленных промышленных процессов, от производства цемента до обработки минералов.

Гениальность вращающейся печи заключается не только в ее способности генерировать высокую температуру, но и в том, как ее небольшой наклон и постоянное вращение работают сообща. Эта комбинация непрерывно перемещает, смешивает и подвергает каждую частицу материала контролируемой тепловой среде в огромных масштабах.

Как вращающаяся печь обеспечивает трансформацию материала

Вращающаяся печь — это больше, чем просто емкость; это динамическая система. Ее конструкция напрямую способствует физическим и химическим изменениям, необходимым для конечного продукта.

Принцип наклона и вращения

Вся печь наклонена под небольшим углом, обычно от 1 до 4 градусов. По мере медленного вращения печи (обычно 1-3 оборота в минуту) гравитация мягко тянет материал вниз от верхнего загрузочного конца к нижнему разгрузочному концу.

Это постоянное, мягкое перемешивание является ключом к ее эффективности. Оно обеспечивает тщательное перемешивание и гарантирует, что весь материал равномерно подвергается воздействию горячих газов, проходящих через печь.

Поток тепла: противоточный против прямоточного

Для нагрева материала горячие газы пропускаются по всей длине цилиндра. Это можно сделать одним из двух способов.

Противоточный поток является наиболее распространенным и термически эффективным методом. Горячие газы вводятся в нижнем разгрузочном конце и движутся вверх, выходя в верхнем загрузочном конце. Это означает, что самые горячие газы встречаются с наиболее обработанным материалом, максимизируя теплопередачу.

Прямоточный поток предполагает подачу горячего газа с того же конца, что и подача материала. Оба движутся в одном направлении. Этот метод используется, когда требуется быстрый нагрев или специфическая химия процесса.

Анатомия вращающейся печи: основные компоненты

Хотя конструкции различаются, все вращающиеся печи построены из набора фундаментальных компонентов, спроектированных для выдерживания экстремальных температур и огромных механических нагрузок.

Корпус и футеровка

Корпус — это внешний стальной цилиндр, образующий тело печи. Он обеспечивает структурную целостность.

Внутри корпуса находится футеровка — кирпичный или литой слой чрезвычайно жаропрочного материала. Эта футеровка защищает стальной корпус от технологических температур, которые могут превышать 1450°C (2640°F), и предотвращает химическую коррозию.

Система опор: бандажи, ролики и упорные ролики

Огромный вес печи поддерживается двумя или более массивными стальными кольцами, называемыми опорными бандажами или ходовыми кольцами, которые установлены вокруг корпуса.

Эти бандажи опираются на сверхпрочные стальные колеса, называемые опорными роликами или цапфенными колесами, которые установлены на бетонном фундаменте. Эта сборка позволяет печи плавно вращаться.

Упорные ролики расположены сбоку от бандажа, чтобы предотвратить соскальзывание печи вниз из-за ее наклона.

Система привода

Приводная шестерня — это большое зубчатое колесо, часто называемое венцовой шестерней, прикрепленное к корпусу печи. Оно приводится в движение меньшей шестерней-шестерней, соединенной с промышленным двигателем с высоким крутящим моментом. Эта система обеспечивает медленное, мощное вращение, необходимое для работы.

Загрузка, выгрузка и уплотнения

На неподвижном верхнем конце загрузочный патрубок направляет сырье во вращающуюся печь. На нижнем конце обработанный материал выходит через разгрузочный патрубок.

Крайне важно, что уплотнения устанавливаются на обоих концах, чтобы предотвратить утечку холодного воздуха в печь и выход горячих газов или пыли. Правильное уплотнение жизненно важно для тепловой эффективности и экологического контроля.

Понимание компромиссов и эксплуатационных реалий

Эксплуатация вращающейся печи предполагает постоянное балансирование между производственными целями и физическими ограничениями.

Проблемы тепловой эффективности

Вращающиеся печи огромны и излучают значительное количество тепла, что делает их энергоемкими. Для повышения эффективности многие печи включают внутренние теплообменники, такие как цепи или подъемники, которые помогают более эффективно передавать тепло от газового потока в слой материала.

Критическая важность герметизации

Герметичность имеет первостепенное значение. Плохие уплотнения напрямую приводят к потерям тепла, требуя больше топлива для поддержания заданной температуры. Они также вызывают нестабильность процесса, позволяя неконтролируемому воздуху проникать внутрь, что может нарушить чувствительную химию процесса обжига.

Механическое напряжение и выравнивание

Сочетание огромного веса, постоянного вращения и теплового расширения создает невероятное напряжение для компонентов печи. Точное выравнивание опорных роликов является наиболее важным фактором для надежной работы. Несоосность вызывает неравномерный износ бандажей и роликов, что приводит к дорогостоящим механическим поломкам и простоям.

Правильный выбор для вашей цели

Понимание основных принципов вращающейся печи позволяет сосредоточиться на факторах, которые наиболее важны для вашей конкретной цели.

• Если ваша основная цель — эффективность процесса: Отдавайте предпочтение противоточной схеме газового потока и использованию эффективных внутренних теплообменников для максимальной теплопередачи.
• Если ваша основная цель — техническое обслуживание и надежность: Уделяйте пристальное внимание выравниванию, смазке и состоянию опорных роликов и бандажей.
• Если ваша основная цель — качество продукта: Поддерживайте точный контроль скорости вращения печи, температурного профиля и скорости подачи, чтобы обеспечить равномерную обработку каждой частицы.

Понимая эти фундаментальные принципы, вы сможете оценить вращающуюся печь не как простую трубу, а как тонко настроенную систему для промышленной трансформации материалов.

Сводная таблица:

Ключевой компонент	Основная функция
Корпус и футеровка	Стальной цилиндр с жаропрочной футеровкой для выдерживания экстремальных температур.
Система опор (бандажи/ролики)	Поддерживает огромный вес печи и обеспечивает плавное вращение.
Система привода (венцовая шестерня)	Обеспечивает медленное, мощное вращение (1-3 об/мин), необходимое для работы.
Наклон и вращение	Мягко перемещает и смешивает материал для равномерного теплового воздействия.
Уплотнения	Предотвращают потери тепла и нестабильность процесса, удерживая горячие газы.
