Как вращается вращающаяся печь? Откройте для себя основные механизмы, которые приводят в действие термическую обработку

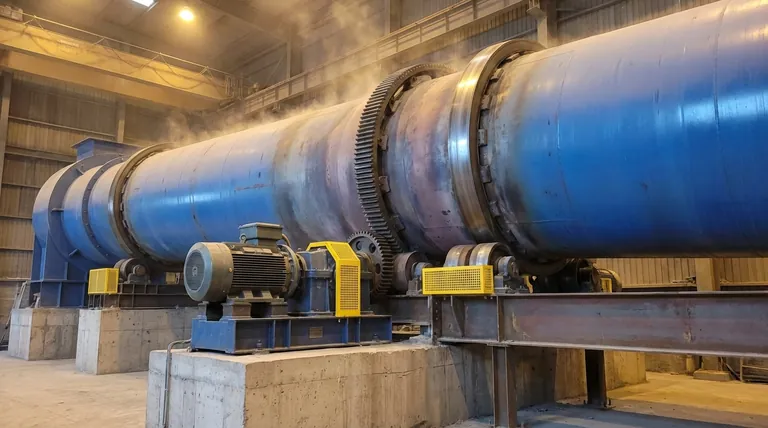

По своей сути, вращающаяся печь вращается с помощью мощного двигателя и массивной зубчатой системы. Сама печь представляет собой большой, тяжелый цилиндр, который приводится в движение большим кольцевым зубчатым колесом (называемым венцовой шестерней), закрепленным по его окружности. Вся эта сборка поддерживается наборами роликов, что позволяет массивной конструкции плавно вращаться вокруг своей оси.

Вращение печи предназначено не только для перемешивания. Это точно спроектированная система, где двигатель с приводом от редуктора вращает цилиндрический кожух, в то время как опорные ролики несут нагрузку. Это движение, в сочетании с небольшим наклоном вниз, является фундаментальным механизмом как для равномерного нагрева, так и для медленной транспортировки материала через печь.

Основные механизмы вращения

Чтобы понять, как вращается вращающаяся печь, лучше всего разбить систему на ее основные механические компоненты. Каждая часть имеет отдельную и критически важную функцию.

Приводной узел: Источник энергии

Весь процесс начинается с приводного узла. Обычно он состоит из высокомоментного электродвигателя, соединенного с редуктором.

Двигатель обеспечивает необработанную мощность, а редуктор снижает скорость, значительно увеличивая крутящий момент. Это необходимо для преодоления огромной инерции и веса корпуса печи и материала внутри нее.

Венцовая шестерня: Преобразование мощности в движение

Крутящий момент от редуктора передается на малую шестерню, называемую шестерней-звездочкой. Эта шестерня входит в зацепление с массивным кольцевым зубчатым колесом, известным как венцовая шестерня, которая крепится непосредственно к цилиндрическому корпусу печи.

По мере вращения шестерни-звездочки она заставляет вращаться гораздо большую венцовую шестерню, которая, в свою очередь, вращает всю сборку печи. Такое зубчатое зацепление обеспечивает окончательное механическое преимущество, необходимое для вращения тяжелой конструкции с медленной, контролируемой скоростью.

Система поддержки: Опорные кольца и опорные ролики

Вращающаяся печь невероятно тяжела, особенно когда она заполнена материалом и футерована огнеупорным кирпичом. Она не может выдержать собственный вес.

Вместо этого корпус печи поддерживается двумя или более массивными стальными бандажами, известными как опорные кольца или опорные шины. Эти кольца опираются на наборы сверхмощных роликов, называемых опорными роликами. Эта система действует как люлька, несущая полную радиальную нагрузку печи и позволяющая ей плавно вращаться с минимальным трением.

Упорные ролики: Управление осевым положением

Поскольку печь установлена под небольшим наклоном (или уклоном), гравитация постоянно пытается тянуть ее вниз.

Чтобы противодействовать этой осевой силе и предотвратить соскальзывание печи с опорных роликов, один или несколько упорных роликов расположены так, чтобы давить на боковую сторону опорного кольца. Эти ролики удерживают всю сборку в идеальном положении вдоль ее продольной оси.

Почему вращение является критически важной переменной процесса

Вращение печи — это не просто фоновая функция; это основной инструмент для управления процессом. Скорость и характер вращения напрямую влияют на конечный продукт.

Обеспечение равномерной теплопередачи

По мере вращения печи материал внутри нее мягко перемешивается. Это действие, известное как «каскадирование», постоянно подвергает новые поверхности воздействию горячего газа и нагретой огнеупорной стенки.

Это постоянное перемешивание необходимо для достижения равномерного нагрева и предотвращения горячих точек или недостаточно обработанных участков в слое материала.

Контроль транспортировки материала

Печь всегда устанавливается под небольшим углом наклона вниз, обычно от 1 до 4 градусов.

Сочетание этого наклона и вращения заставляет материал медленно перемещаться от загрузочного конца к разгрузочному. Без вращения материал просто оставался бы на месте.

Определение времени пребывания

Время пребывания — продолжительность нахождения материала внутри печи — является критически важным параметром для обеспечения полной химической реакции или физического изменения.

Это время напрямую контролируется регулировкой скорости вращения печи и угла ее наклона. Более медленное вращение или меньший наклон увеличивает время пребывания, в то время как более быстрое вращение или больший наклон уменьшает его.

Понимание компромиссов и критических факторов

Эксплуатация вращающейся печи включает в себя балансирование производительности с механической реальностью. Задействованные силы огромны, и небольшие проблемы могут привести к серьезным последствиям.

Важность точной центровки

Выравнивание опорных роликов и общая прямолинейность корпуса печи абсолютно необходимы для плавной работы.

Несоосность концентрирует огромный вес печи на небольших участках роликов и опорных колец. Это приводит к чрезмерному и неравномерному износу, вибрациям и повышенному энергопотреблению, в конечном итоге рискуя катастрофическим отказом опорных компонентов.

Механическое напряжение и износ

Приводная шестерня, опорные кольца и ролики находятся под постоянным механическим напряжением. Все они считаются изнашиваемыми деталями, требующими регулярного осмотра и обслуживания.

Смазка зубчатого зацепления и подшипников опорных роликов имеет решающее значение для минимизации трения и продления срока службы этих дорогостоящих компонентов.

Скорость против производительности

Существует прямая зависимость между скоростью производства (производительностью) и качеством процесса.

Увеличение скорости вращения ускоряет перемещение материала через печь, увеличивая выход. Однако это сокращает время пребывания, что может привести к неполной реакции и продукту более низкого качества. Нахождение оптимального баланса является ключом к эффективной работе.

Правильный выбор для вашей цели

Операционная направленность вращающейся печи полностью зависит от вашей основной цели, будь то объем производства, долговечность оборудования или качество продукции.

• Если ваша основная цель — эффективность процесса: Контроль имеет первостепенное значение; оптимизируйте скорость вращения и наклон печи для достижения целевого времени пребывания и равномерной теплопередачи.
• Если ваша основная цель — техническое обслуживание и долговечность: Приоритетом является регулярный осмотр и смазка приводной шестерни, шестерни-звездочки, опорных колец и всех опорных роликов для предотвращения преждевременного износа.
• Если ваша основная цель — качество продукции: Вы должны достичь идеального баланса между температурным профилем и скоростью вращения, чтобы обеспечить равномерную обработку материала в течение точно необходимого времени.

В конечном итоге, вращение печи — это механическое сердцебиение, которое приводит в движение весь термический процесс.

Сводная таблица:

Компонент	Функция
Приводной узел (двигатель и редуктор)	Обеспечивает мощность и крутящий момент для вращения печи.
Венцовая шестерня и шестерня-звездочка	Передает крутящий момент от привода для вращения корпуса печи.
Опорные кольца и опорные ролики	Поддерживает вес печи и позволяет ей плавно вращаться.
Упорные ролики	Предотвращает соскальзывание наклонной печи вниз.
Скорость вращения	Контролирует время пребывания материала и равномерность нагрева.
