Стандартный метод переноса графена с медной фольги — это процесс влажного переноса, который использует полимерную пленку в качестве временной механической опоры. Этот процесс включает покрытие графена полимером, химическое травление медной подложки, перенос теперь плавающей пленки графен/полимер на новую подложку и, наконец, растворение полимерной опоры для получения чистого слоя графена.
Основная задача переноса графена заключается не просто в перемещении материала, а в сохранении его первозданной, одноатомной структуры. Успех зависит от предотвращения разрывов, складок и химического загрязнения, поскольку любой дефект ухудшит исключительные свойства, которые вы стремитесь использовать.
Задача: Изоляция одноатомного слоя
Графен, выращенный методом химического осаждения из газовой фазы (CVD) на медной фольге, обладает высоким качеством, но он химически связан и физически прикреплен к этой металлической подложке для роста. Цель состоит в том, чтобы переместить эту невероятно тонкую пленку — толщиной всего в один атом — на новую, полезную подложку (например, диоксид кремния), не разрушая ее.
Роль механической поддержки
Свободно стоящий лист графена слишком хрупок, чтобы с ним можно было обращаться в макроскопическом масштабе. Он немедленно сложится, порвется и разрушится.
Чтобы предотвратить это, перед началом процесса переноса на графен наносится поддерживающий слой, обычно полимер, такой как ПММА (полиметилметакрилат). Эта полимерная пленка обеспечивает необходимую структурную жесткость для безопасного обращения с листом графена.
Стандартный процесс влажного переноса: Пошаговое руководство
Эта процедура является основным методом в академических лабораториях и промышленных исследованиях и разработках для перемещения графена, полученного методом CVD.
Шаг 1: Нанесение поддерживающего слоя
Первым шагом является создание временной опорной структуры. Раствор ПММА в растворителе (например, анизоле) наносится на графен/медную фольгу.
Наиболее распространенным методом является центрифугирование, которое создает равномерную тонкую пленку ПММА по всей поверхности. Толщина этого слоя является ключевым параметром; более толстый слой обеспечивает большую поддержку, но его может быть труднее удалить без остатка позже.
Шаг 2: Травление медной фольги
После защиты графена медную подложку можно удалить. Фольга, покрытая ПММА, помещается в химическую ванну, которая растворяет медь, но не воздействует на графен или ПММА.
Обычные травители включают хлорид железа (FeCl₃) или персульфат аммония ((NH₄)₂S₂O₈). По мере растворения меди в течение нескольких часов прозрачная пленка ПММА/графен высвобождается и остается плавать на поверхности травильного раствора.
Шаг 3: Промывка и очистка графеновой пленки
Это критически важный шаг для обеспечения высокого качества графена. Плавающая пленка будет покрыта остатками травителя, которые, если их не удалить, загрязнят конечный слой графена и ухудшат его электронные свойства.
Пленка ПММА/графен осторожно переносится, часто несколько раз, в ванны с деионизированной (ДИ) водой для смывания любых остаточных химикатов.
Шаг 4: Перенос на целевую подложку
После очистки пленка готова к перемещению на свое конечное место назначения. Целевая подложка, такая как кремниевая пластина со слоем диоксида кремния (SiO₂/Si), погружается в ванну с ДИ водой под углом.
Затем подложка медленно поднимается, «зачерпывая» плавающую пленку ПММА/графен из воды. Поверхностное натяжение помогает пленке плавно прилипнуть к новой подложке.
Шаг 5: Сушка и улучшение адгезии
Подложка с влажной пленкой теперь осторожно сушится. Это часто делается путем оставления ее в среде с низкой влажностью или путем осторожного нагревания на горячей плите при низкой температуре (например, 60-100 °C).
Этот медленный процесс сушки имеет решающее значение для испарения любой застрявшей воды между графеном и подложкой, обеспечивая тесный контакт и прочную адгезию, предотвращая при этом появление складок.
Шаг 6: Удаление полимерной поддержки
Последний шаг — удаление поддерживающего слоя ПММА, оставляя только чистый графен. Подложка погружается в растворитель, который растворяет ПММА, чаще всего ацетон.
После растворения ПММА подложка обычно промывается в изопропиловом спирте (ИПА) для удаления любых остатков ацетона или полимера. После окончательной осторожной сушки перенос графена завершен.
Распространенные ошибки и как их избежать
Качество вашего конечного устройства полностью зависит от качества переноса. Понимание того, что может пойти не так, является ключом к успеху.
Складки и заломы
Они часто вызваны застрявшей водой или неравномерным напряжением во время фазы сушки. Чтобы избежать их, убедитесь, что процесс сушки медленный и равномерный. Вытягивание пленки из водяной бани с постоянной, контролируемой скоростью также имеет решающее значение.
Разрывы и трещины
Механическое напряжение — враг одноатомной пленки. Обращайтесь с плавающей пленкой с особой осторожностью во время этапов промывки. Использование слишком агрессивного травителя также может создать микроотверстия в меди, которые приводят к разрывам, поэтому важно оптимизировать концентрацию травителя.
Остатки полимера и травителя
Это самая распространенная и коварная проблема, поскольку остатки часто невидимы, но резко ухудшают электрические характеристики графена. Решение — тщательная очистка. Используйте несколько свежих ванн с ДИ водой для промывки и высокочистые растворители для удаления полимера. Для высокопроизводительных применений окончательная вакуумная отжиг (нагрев в вакууме) может помочь удалить стойкие остатки.
Правильный выбор для вашей цели
«Лучший» метод переноса — это тот, который соответствует потребностям вашего применения.
- Если ваша основная цель — максимальная электронная производительность: Прежде всего, уделяйте внимание чистоте. Используйте несколько этапов промывки, высокочистые растворители и рассмотрите возможность окончательного вакуумного отжига для достижения первозданной поверхности графена.
- Если ваша основная цель — крупномасштабная структурная целостность: Используйте немного более толстый поддерживающий слой ПММА для лучшей механической стабильности и обеспечьте очень медленный, контролируемый процесс сушки, чтобы минимизировать складки и разрывы.
- Если ваша основная цель — скорость и производительность для первоначального тестирования: Вы можете использовать более концентрированный травитель для ускорения удаления меди, но имейте в виду, что это может немного снизить качество и привести к большему количеству дефектов.
Освоение процесса переноса является фундаментальным навыком, необходимым для раскрытия преобразующего потенциала графена в любом приложении.
Сводная таблица:
| Шаг | Ключевое действие | Назначение |
|---|---|---|
| 1 | Нанесение поддерживающего слоя ПММА | Обеспечение механической стабильности для обращения |
| 2 | Травление медной подложки | Высвобождение пленки графен/ПММА с использованием FeCl₃ или (NH₄)₂S₂O₈ |
| 3 | Промывка в ДИ воде | Удаление остатков травителя для предотвращения загрязнения |
| 4 | Перенос на целевую подложку | Перемещение пленки на SiO₂/Si или другую полезную подложку |
| 5 | Медленная сушка | Обеспечение прочной адгезии и предотвращение складок |
| 6 | Удаление ПММА ацетоном | Оставление чистого слоя графена для применения |
Готовы интегрировать высококачественный графен в свои исследования или производство? KINTEK специализируется на предоставлении надежного лабораторного оборудования и расходных материалов, адаптированных для передовой обработки материалов, включая системы CVD и расходные материалы для чистых помещений. Независимо от того, оптимизируете ли вы перенос графена для электроники или масштабируете его для промышленных применений, наш опыт гарантирует, что у вас будут правильные инструменты для успеха. Свяжитесь с нашей командой сегодня, чтобы обсудить, как мы можем поддержать инновационные цели вашей лаборатории!

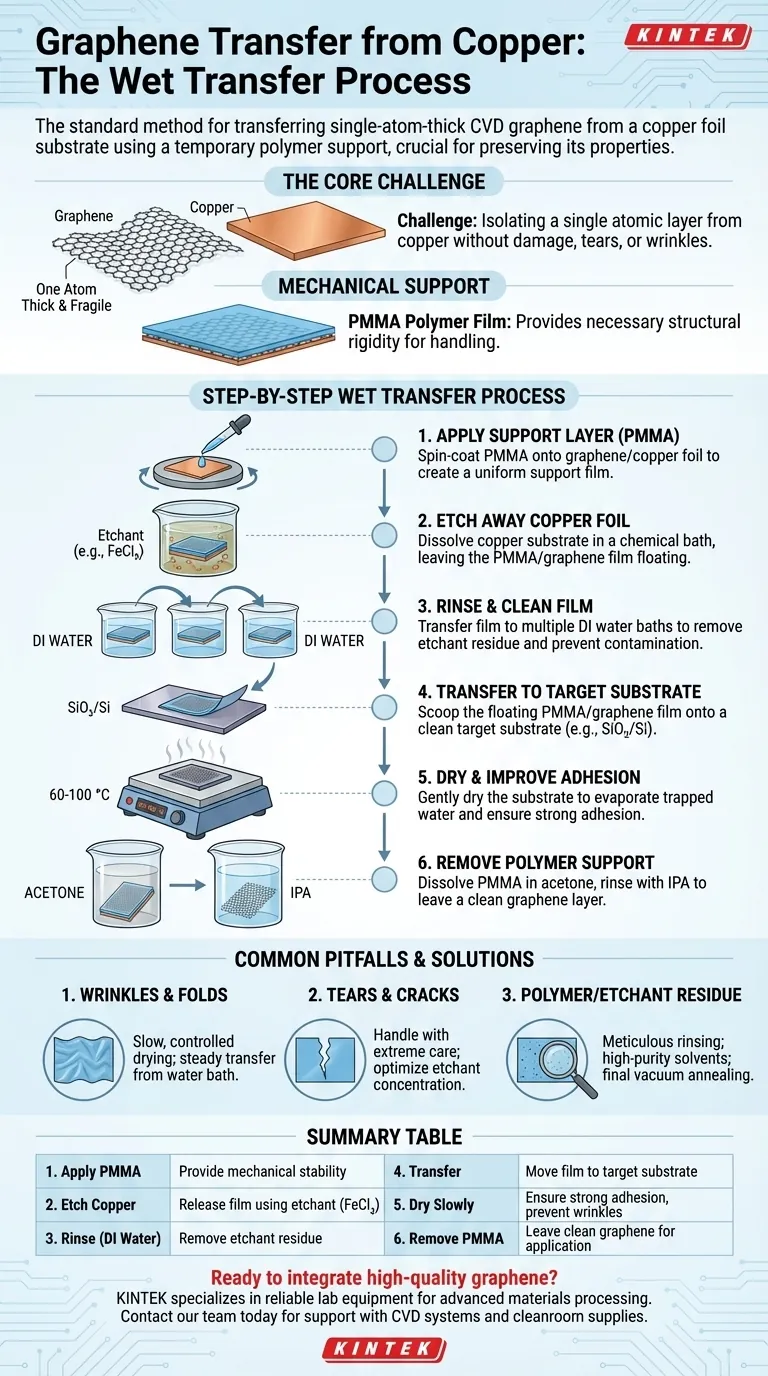

Визуальное руководство
