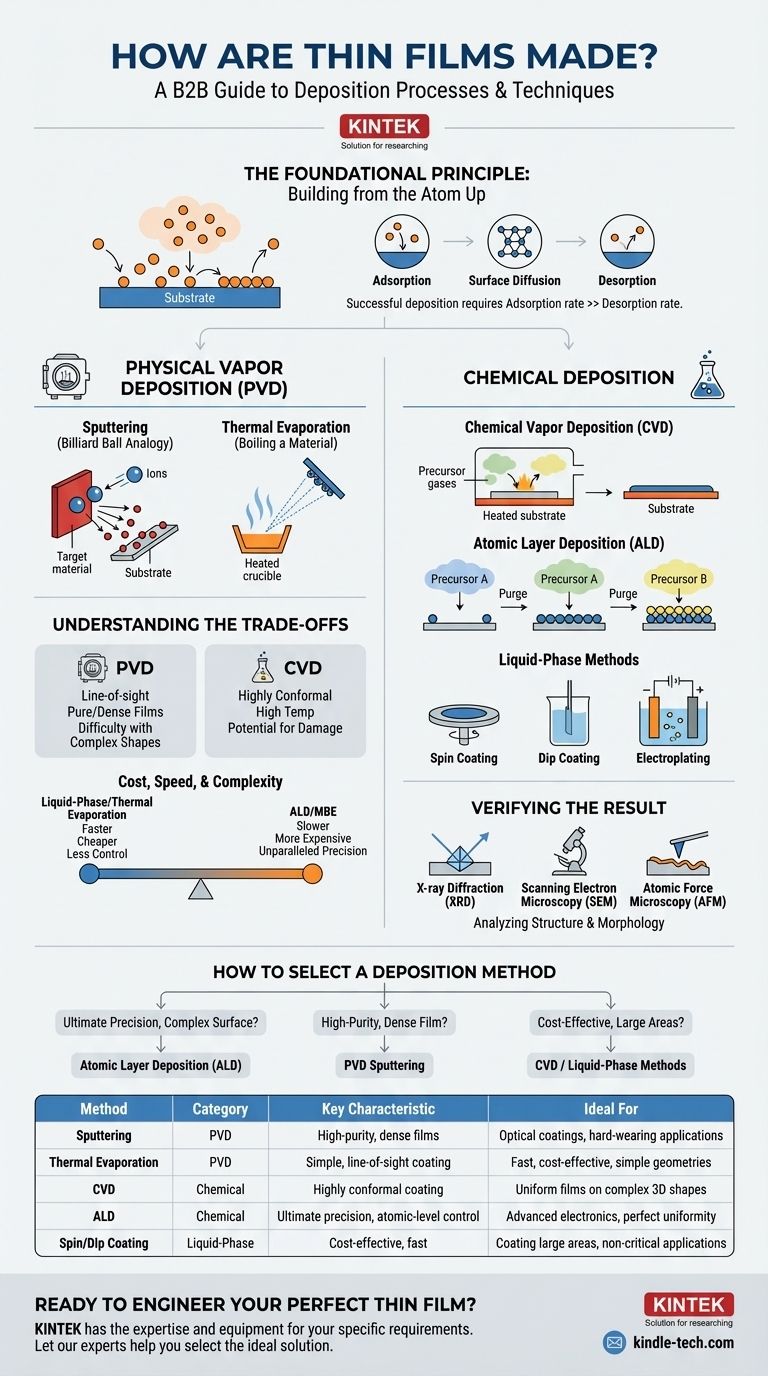

Тонкие пленки создаются с помощью различных методов осаждения, которые позволяют точно контролировать толщину, состав и свойства. Эти методы можно разделить на физические, химические и электрические. К распространенным методам относятся испарение, напыление, химическое осаждение из паровой фазы (CVD), спиновое покрытие, а также более специализированные методы, такие как формирование пленки Ленгмюра-Блоджетт. Каждый метод обладает уникальными преимуществами и выбирается в зависимости от желаемых свойств пленки и области применения, например, для полупроводников, гибких солнечных батарей или OLED-дисплеев. Процесс обычно включает в себя осаждение тонкого слоя материала на подложку, часто в вакуумной камере, чтобы достичь точности на атомном уровне.
Ключевые моменты объяснены:

-
Обзор процесса осаждения тонких пленок:
- Тонкие пленки - это слои материала, нанесенные на подложку, толщина которых часто варьируется от нескольких нанометров до нескольких микрометров.
- Процесс называется осаждением и предполагает точный контроль над толщиной, составом и свойствами пленки.
- Области применения - полупроводники, гибкая электроника, солнечные батареи и OLED.
-
Методы физического осаждения:
- Испарение: Материал нагревается в вакууме до испарения, и пар конденсируется на подложке, образуя тонкую пленку. Этот метод используется для металлов и простых соединений.
- Напыление: Материал мишени бомбардируется высокоэнергетическими ионами, в результате чего атомы выбрасываются и осаждаются на подложку. Этот метод широко используется для создания однородных пленок металлов, сплавов и керамики.
- Осаждение ионным пучком: Сфокусированный ионный пучок используется для осаждения материала на подложку, обеспечивая высокую точность и контроль.
-
Методы химического осаждения:
- Химическое осаждение из паровой фазы (CVD): Химическая реакция происходит в газовой фазе, в результате чего образуется твердый материал, который осаждается на подложку. CVD используется для создания высококачественных пленок полупроводников, оксидов и других материалов.
- Атомно-слоевое осаждение (ALD): Разновидность CVD, при которой пленки осаждаются по одному атомному слою за раз, что позволяет очень точно контролировать толщину и состав.
-
Технологии на основе растворов:
- Спиновое покрытие: Раствор, содержащий материал, наносится на подложку, которая затем вращается с высокой скоростью для распределения раствора в тонкий, равномерный слой. Этот метод обычно используется для полимеров и органических материалов.
- Литье методом погружения (Dip Casting): Подложка окунается в раствор, и по мере испарения растворителя образуется тонкая пленка. Это простой и экономичный метод создания тонких пленок.
- Формирование пленки Ленгмюра-Блоджетт: Монослой молекул распределяется на поверхности жидкости, а затем переносится на подложку. Этот метод используется для создания высокоупорядоченных тонких пленок.
-
Методы, основанные на электричестве:
- Гальваника: Электрический ток используется для нанесения тонкого слоя металла на проводящую подложку. Этот метод используется для создания металлических пленок в электронике и декоративных покрытий.
- Плазменно-усиленный CVD (PECVD): Плазма используется для усиления химических реакций в CVD, что позволяет снизить температуру осаждения и лучше контролировать свойства пленки.
-
Специализированные технологии:
- Самособирающиеся монослои (SAMs): Молекулы спонтанно организуются в единый слой на подложке. Этот метод используется для создания высокоупорядоченных и функционализированных поверхностей.
- Сборка "слой за слоем" (LbL): Чередующиеся слои различных материалов наносятся на подложку, часто с использованием электростатических взаимодействий. Этот метод используется для создания многослойных пленок с заданными свойствами.
-
Применение тонких пленок:
- Полупроводники: Тонкие пленки имеют решающее значение для изготовления интегральных схем и других электронных компонентов.
- Гибкая электроника: Тонкие пленки из полимеров и органических материалов используются в гибких солнечных батареях, OLED и носимых устройствах.
- Оптические покрытия: Тонкие пленки используются для создания антибликовых покрытий, зеркал и фильтров для оптических устройств.
- Защитные покрытия: Тонкие пленки используются для защиты поверхностей от коррозии, износа и других факторов окружающей среды.
-
Преимущества и проблемы:
- Преимущества: Тонкопленочные технологии позволяют точно контролировать свойства материалов, что дает возможность создавать передовые материалы с индивидуальными функциональными возможностями. Они также масштабируемы и могут использоваться для осаждения на больших площадях.
- Вызовы: Некоторые методы требуют дорогостоящего оборудования и контролируемых условий (например, вакуумных камер). Достижение однородности и воспроизводимости также может быть сложной задачей, особенно для сложных материалов.
Поняв эти ключевые моменты, можно оценить универсальность и важность методов осаждения тонких пленок в современной технологии и материаловедении. Каждый метод обладает уникальными преимуществами, и выбор техники зависит от конкретных требований приложения.
Сводная таблица:
Категория | Методы | Области применения |
---|---|---|
Физическое осаждение | Испарение, напыление, осаждение ионным пучком | Металлы, сплавы, керамика, полупроводники |
Химическое осаждение | Химическое осаждение из паровой фазы (CVD), осаждение атомных слоев (ALD) | Высококачественные пленки, полупроводники, оксиды |
На основе растворов | Спиновое покрытие, литье под давлением, формирование пленок Ленгмюра-Блоджетт | Полимеры, органические материалы, высокоупорядоченные пленки |
На электрической основе | Гальваника, CVD с усилением плазмы (PECVD) | Металлические пленки, электроника, декоративные покрытия |
Специализированные методы | Самособирающиеся монослои (SAMs), послойная сборка (LbL) | Функционализированные поверхности, многослойные пленки с заданными свойствами |
Области применения | Полупроводники, гибкая электроника, оптические покрытия, защитные покрытия | Интегральные схемы, солнечные элементы, OLED, антибликовые покрытия, износостойкость |
