Проще говоря, термическое напыление паров — это производственный процесс, при котором создаются ультратонкие пленки путем нагрева твердого материала в вакууме до тех пор, пока он не превратится в пар. Этот пар затем перемещается и конденсируется на более холодной поверхности, известной как подложка, образуя точное и однородное покрытие.
По своей сути, термическое напыление паров — это метод физического осаждения из паровой фазы (PVD), аналогичный кипячению воды. «Кипячением» материала в вакууме его образующийся «пар» можно использовать для нанесения слоя на мишень атом за атомом, создавая высококонтролируемую тонкую пленку.
Как работает термическое напыление паров: пошаговое описание
Элегантность термического осаждения заключается в его простых физических принципах. Весь процесс происходит внутри герметичной вакуумной камеры, чтобы обеспечить чистоту и качество конечной пленки.
Вакуумная среда
Сначала в камере создается высокий вакуум. Это критически важно, поскольку удаляет воздух и другие молекулы газа, которые в противном случае могли бы реагировать с горячим паром или мешать его пути к подложке.
Процесс нагрева
Материал покрытия, часто называемый исходным материалом, помещается в контейнер. Этот контейнер, иногда называемый «лодочкой» или «корзиной», изготавливается из материала, такого как вольфрам, способного выдерживать экстремальный нагрев.
Через этот контейнер пропускается электрический ток, заставляя его нагреваться за счет сопротивления. Это тепло передается непосредственно исходному материалу.
Испарение и перенос
По мере значительного повышения температуры исходного материала он начинает сублимировать или испаряться, переходя непосредственно из твердого состояния в газообразное паровое состояние.
Поскольку камера находится под вакуумом, эти испаренные атомы движутся по прямым линиям от источника к целевой подложке с минимальным препятствием.
Конденсация и формирование пленки
Когда горячие атомы пара попадают на относительно холодную поверхность подложки, они быстро теряют энергию и конденсируются обратно в твердое состояние. Это накопление атом за атомом постепенно формирует желаемую тонкую пленку на поверхности подложки.
Назначение тонких пленок: почему этот процесс важен
Возможность создавать эти точные тонкие слои имеет фундаментальное значение для бесчисленного множества современных технологий. Свойства поверхности материала могут быть полностью изменены без изменения самого основного материала.
Улучшение оптических свойств
Тонкие пленки используются для создания специализированных оптических покрытий на линзах, зеркалах и стекле. Эти покрытия могут улучшать прохождение света, создавать антибликовые поверхности или фильтровать определенные длины волн света.
Обеспечение работы электроники и полупроводников
В полупроводниковой промышленности тонкие пленки необходимы для создания проводящих или изолирующих слоев в интегральных схемах. Этот процесс также является основой для производства светодиодных (LED) и органических светодиодных (OLED) дисплеев.
Передовые и биомедицинские применения
Эта технология позволяет создавать ультрамалые высокопроизводительные структуры. К ним относятся компоненты для батарей, солнечных элементов, медицинских имплантатов и даже систем для передовой доставки лекарств.
Понимание компромиссов
Хотя термическое напыление паров является мощным инструментом, оно не является универсальным решением. Понимание его ограничений является ключом к его эффективному использованию.
Совместимость материалов
Процесс лучше всего работает с материалами, особенно с чистыми элементами, такими как металлы, которые могут испаряться при управляемой температуре без разложения или реакции. Сложные сплавы или соединения может быть трудно осаждать с постоянным составом.
Осаждение по прямой видимости
Поскольку пар движется по прямым линиям, этот процесс считается «прямой видимостью». Это означает, что он отлично подходит для нанесения покрытий на плоские поверхности, но может испытывать трудности с равномерным покрытием сложных трехмерных форм с поднутрениями или скрытыми областями.
Адгезия и плотность пленки
По сравнению с более энергоемкими процессами, такими как распыление, пленки, полученные термическим осаждением, иногда могут иметь меньшую плотность и более слабую адгезию к подложке. Однако для многих применений качество более чем достаточно.
Выбор правильного варианта для вашей цели
Выбор метода осаждения полностью зависит от используемого материала и свойств, необходимых в конечной пленке.
- Если ваша основная цель — экономически эффективное осаждение чистых металлов или простых соединений: Термическое напыление паров — отличный, надежный и широко используемый выбор.
- Если ваша основная цель — достижение максимально возможной плотности или адгезии пленки: Вам может потребоваться изучить альтернативные методы PVD, такие как распыление.
- Если ваша основная цель — равномерное покрытие сложных, не плоских геометрических форм: Может потребоваться процесс, не требующий прямой видимости, для обеспечения полного покрытия.
В конечном счете, термическое напыление паров является основополагающей техникой, которая обеспечивает простой и прямой путь от твердого материала к высокочистой тонкой пленке.
Сводная таблица:
| Аспект | Ключевая деталь |
|---|---|
| Тип процесса | Физическое осаждение из паровой фазы (PVD) |
| Основной принцип | Нагрев твердого материала в вакууме для создания пара, который конденсируется на подложке. |
| Основное применение | Создание точных однородных тонких пленок для оптических покрытий, полупроводников и передовых материалов. |
| Идеально подходит для | Экономически эффективное осаждение чистых металлов и простых соединений на плоских поверхностях. |
| Ключевое ограничение | Осаждение по прямой видимости; может испытывать трудности со сложной 3D-геометрией. |
Готовы нанести точные тонкие пленки на свои подложки? Правильное оборудование имеет решающее значение для достижения высокочистых однородных покрытий для ваших исследований или производства. В KINTEK мы специализируемся на передовом лабораторном оборудовании, включая системы термического осаждения, разработанные для надежности и производительности. Наши эксперты могут помочь вам выбрать идеальное решение для ваших конкретных материалов и целей применения.
Давайте обсудим ваш проект. Свяжитесь с нашей командой сегодня, чтобы узнать, как наши решения могут улучшить ваши процессы нанесения тонких пленок.

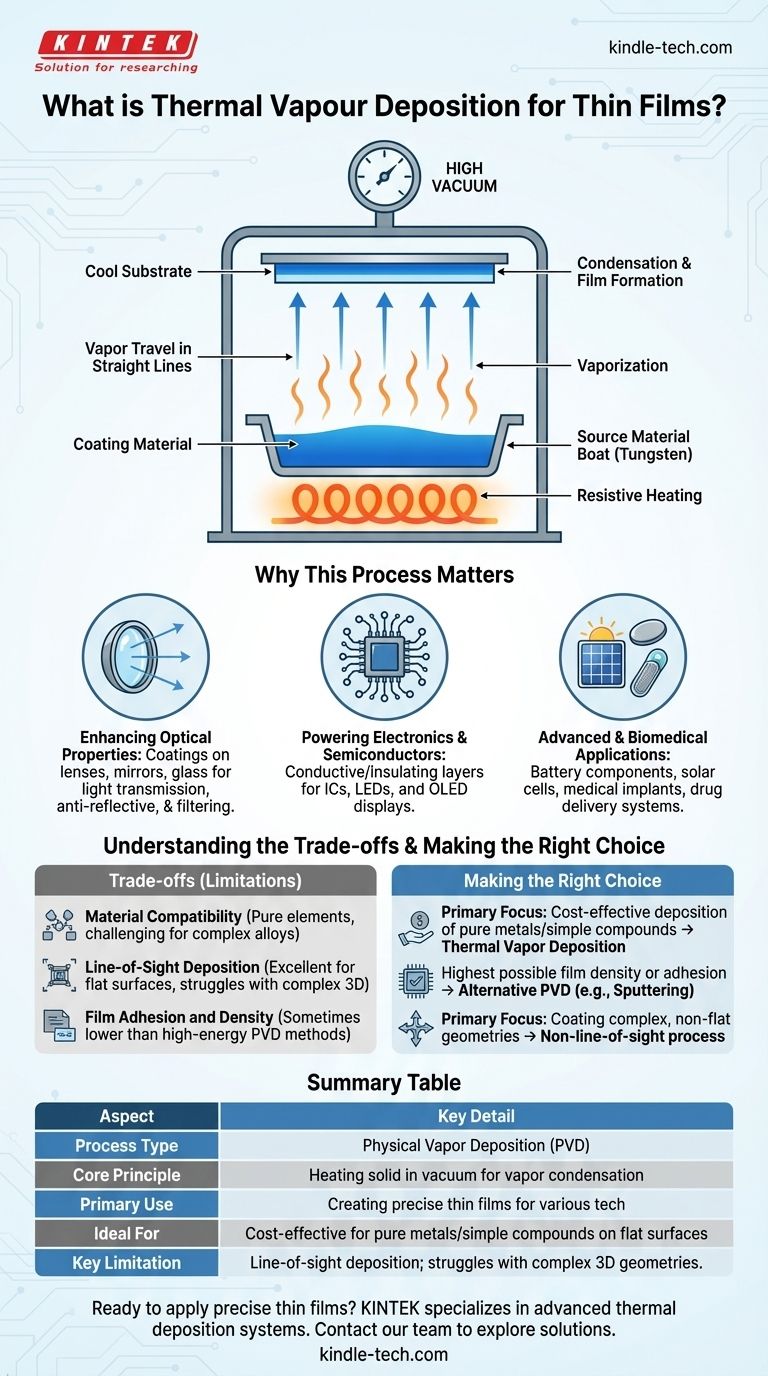

Визуальное руководство
