По сути, термическое химическое осаждение из газовой фазы (ТХОГФ, или TCVD) — это производственный процесс, который использует высокие температуры для инициирования химической реакции между газами-прекурсорами внутри вакуумной камеры. Эта реакция приводит к образованию твердого материала, который осаждается в виде тонкой однородной пленки на целевом объекте, известном как подложка. Этот метод считается традиционной или «классической» формой более широкого семейства технологий химического осаждения из газовой фазы (ХОГФ, или CVD).
Центральная концепция, которую необходимо понять, заключается в том, что термическое ХОГФ — это процесс химической трансформации, а не физической передачи. Он в основном полагается на тепло как единственный источник энергии для разложения газов и создания совершенно нового твердого покрытия на поверхности — метод, простота которого уравновешивается строгими требованиями к высоким температурам.
Деконструкция процесса термического ХОГФ
Чтобы понять ТХОГФ, лучше всего разбить его на основные этапы работы. Каждый этап имеет решающее значение для формирования высококачественной, адгезионной пленки.
Роль газа-прекурсора
Процесс начинается с одного или нескольких летучих газов-прекурсоров. Это тщательно отобранные химические вещества, содержащие атомы желаемого материала покрытия (например, кремния, углерода, азота).
Эти газы впрыскиваются в герметичную камеру с низким давлением. Вакуумная среда необходима для предотвращения загрязнения воздухом и обеспечения свободного перемещения молекул прекурсора к целевой поверхности.
Критическая функция тепла
Это определяющая характеристика ТХОГФ. Подложка нагревается до очень высокой температуры, часто от нескольких сотен до более тысячи градусов Цельсия.
Это интенсивное тепло обеспечивает энергию активации, необходимую для того, чтобы газы-прекурсоры вступали в реакцию или разлагались при контакте с горячей поверхностью. Без достаточной тепловой энергии химическая реакция не произойдет.
Осаждение на подложке
Когда газы-прекурсоры реагируют на нагретой подложке, они преобразуются из газообразного состояния в твердое. Этот твердый материал нуклеируется и растет на поверхности, постепенно наращивая тонкую пленку.
Поскольку реакция обусловлена температурой поверхности, покрытие равномерно формируется по всем открытым участкам подложки, создавая высокооднородный и конформный слой.
Различие ТХОГФ от других методов осаждения
Термин «ХОГФ» охватывает семейство процессов. Понимание того, чем ТХОГФ отличается от других методов, является ключом к оценке его конкретных применений.
Термическое ХОГФ против плазменно-усиленного ХОГФ (PECVD)
Наиболее распространенной альтернативой является плазменно-усиленное химическое осаждение из газовой фазы (PECVD). Вместо того чтобы полагаться исключительно на сильный нагрев, PECVD использует электрическое поле для генерации плазмы (возбужденного, ионизированного газа).
Эта плазма обеспечивает энергию для протекания химической реакции при гораздо более низких температурах, чем ТХОГФ. Это делает PECVD подходящим для нанесения покрытий на материалы, такие как пластик или некоторые металлы, которые не выдерживают экстремального нагрева.
Ключевое различие: ХОГФ против ФОГФ (PVD)
Часто возникает путаница между химическим осаждением из газовой фазы (ХОГФ) и физическим осаждением из газовой фазы (ФОГФ, или PVD).
ТХОГФ — это химический процесс; газы-прекурсоры вступают в реакцию, образуя новое соединение на подложке. В отличие от этого, ФОГФ — это физический процесс. Он включает нагрев твердого исходного материала до его испарения, а затем конденсацию этого пара на подложке. Химическая реакция не происходит.
Понимание компромиссов термического ХОГФ
Как и любой инженерный процесс, ТХОГФ имеет явные преимущества и недостатки, которые определяют его использование.
Преимущество: Простота и высококачественные пленки
Поскольку он зависит только от тепла, система ТХОГФ может быть относительно проще и надежнее, чем системы на основе плазмы.
Этот процесс способен производить чрезвычайно чистые, плотные и высококачественные кристаллические пленки, которые часто превосходят пленки, полученные при более низких температурах.
Недостаток: Требования к высокой температуре
Основным ограничением ТХОГФ является его зависимость от сильного нагрева. Это серьезно ограничивает типы подложек, которые могут быть покрыты.
Материалы с низкой температурой плавления или те, которые могут быть повреждены термическим напряжением (например, сложные электронные компоненты), не подходят для этого процесса.
Выбор правильного варианта для вашей цели
Выбор правильной технологии осаждения полностью зависит от ограничений ваших материалов и желаемого результата.
- Если ваша основная цель — нанесение покрытия на прочный, высокотемпературный материал (например, кремний, керамику или тугоплавкие металлы): ТХОГФ часто является наиболее прямым и эффективным выбором для получения высококачественной, плотной пленки.
- Если ваша основная цель — нанесение покрытия на термочувствительный материал (например, полимеры, пластмассы или некоторые сплавы): Вы должны использовать низкотемпературную альтернативу, такую как плазменно-усиленное ХОГФ (PECVD), чтобы избежать повреждения подложки.
- Если ваша основная цель — осаждение чистого элемента (например, титана или алюминия) без химической реакции: Более подходящей технологией является физический процесс, такой как ФОГФ (PVD).
Понимая фундаментальную роль тепловой энергии в управлении осаждением, вы можете уверенно выбрать правильный производственный процесс для вашего конкретного материала и цели.
Сводная таблица:
| Аспект | Термическое ХОГФ | PECVD | PVD |
|---|---|---|---|
| Основной источник энергии | Тепло | Плазма (Электрическое поле) | Тепло (Испарение) или распыление |
| Тип процесса | Химическая реакция | Химическая реакция | Физическая передача |
| Типичная температура | Высокая (500°C - 1200°C+) | Низкая (200°C - 400°C) | Умеренная или высокая |
| Идеально подходит для | Прочные, высокотемпературные подложки (например, Si, керамика) | Термочувствительные подложки (например, пластик) | Осаждение чистых элементов |
| Качество пленки | Высокая чистота, плотная, кристаллическая | Хорошее, но может содержать примеси | Высокая чистота, хорошая адгезия |
Нужна высококачественная тонкая пленка для вашего проекта?
Выбор правильной технологии осаждения критически важен для производительности вашего материала. Специалисты KINTEK помогут вам разобраться в этих вопросах. Мы специализируемся на предоставлении передового лабораторного оборудования и расходных материалов для точных термических процессов, включая материалы, подходящие для применений ХОГФ.
Позвольте нам помочь вам добиться идеального покрытия для вашей подложки. Свяжитесь с нашими техническими специалистами сегодня, чтобы обсудить ваши конкретные требования и найти правильное решение для ваших лабораторных нужд.

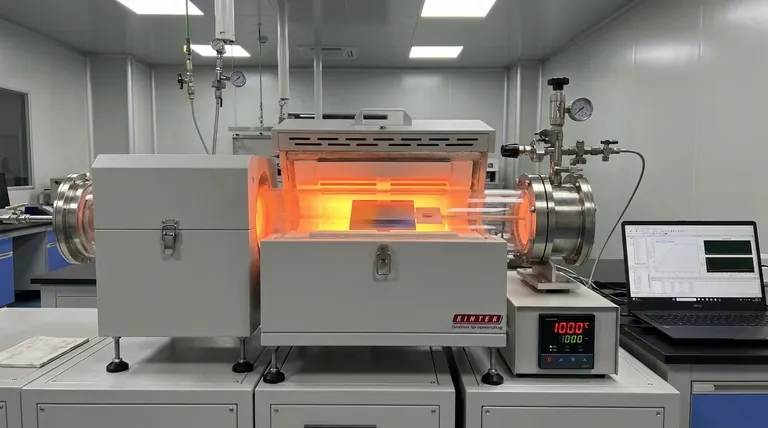

Визуальное руководство
