Говоря прямо, не существует единого температурного диапазона для низкотемпературного химического осаждения из паровой фазы (ЛОХОС). Температура процесса полностью определяется конкретным осаждаемым материалом, при этом типичные диапазоны варьируются от 300°C для некоторых металлов до более 800°C для определенных диэлектриков. Эта температура является критической переменной, обеспечивающей необходимую энергию для инициирования химических реакций на поверхности пластины.
Основной вывод заключается в том, что температура в ЛОХОС — это не настройка машины, а фундаментальный параметр процесса. Она тщательно подбирается для активации специфического химического прекурсора для получения желаемой пленки, напрямую контролируя свойства материала, скорость осаждения и конечное качество.
Почему температура является движущей силой в ЛОХОС
Температура — основной двигатель процесса ЛОХОС. Ее функция заключается в обеспечении тепловой энергии, необходимой для преодоления энергетических барьеров химических реакций, требуемых для образования твердой пленки из газа.
Активация газа-прекурсора
Газы-прекурсоры, используемые в ЛОХОС, как правило, стабильны при комнатной температуре. Тепло обеспечивает энергию активации, необходимую для расщепления этих газовых молекул на более реакционноспособные частицы, которые затем могут участвовать в образовании пленки.
Управление поверхностными реакциями
Как только реакционноспособные частицы оказываются вблизи подложки, температура контролирует их подвижность на поверхности. Достаточная тепловая энергия позволяет атомам находить свои идеальные положения в кристаллической решетке, что приводит к получению высококачественной, однородной и плотной пленки.
Контроль скорости осаждения
Скорость осаждения сильно зависит от температуры. В большинстве случаев более высокая температура приводит к более быстрой химической реакции и, следовательно, к более быстрой скорости осаждения, что увеличивает пропускную способность производства.
Температурные диапазоны по типу материала
Требуемая температура — это отпечаток специфической химической реакции. Ниже приведены типичные температурные окна для некоторых из наиболее распространенных материалов, осаждаемых методом ЛОХОС в полупроводниковом производстве.
Поликристаллический кремний (Поли-Si)
Осаждение поликристаллического кремния из газообразного силана (SiH₄) очень чувствительно к температуре. Типичный диапазон составляет 580°C до 650°C. Ниже этого диапазона пленка становится аморфной; выше — пленка может стать слишком шероховатой с плохой однородностью.
Нитрид кремния (Si₃N₄)
Стандартный стехиометрический нитрид кремния — это твердый, плотный диэлектрик. Он обычно осаждается при температуре 700°C до 800°C с использованием дихлорсилана и аммиака. Вариант с «низким напряжением», богатый кремнием, может осаждаться при немного более высоких температурах.
Диоксид кремния (SiO₂)
Высококачественный диоксид кремния, осаждаемый из прекурсора TEOS, обычно наносится в диапазоне 650°C до 750°C. Низкотемпературная версия, часто называемая LTO (Low-Temperature Oxide), осаждается из силана и кислорода при температуре около 400°C до 450°C, но ее качество обычно ниже.
Вольфрам (W)
В качестве металлической пленки, используемой для межсоединений, вольфрам осаждается при значительно более низких температурах. Процесс, использующий гексафторид вольфрама (WF₆), обычно проводится в диапазоне 300°C до 400°C.
Понимание компромиссов при выборе температуры
Выбор температуры осаждения — это балансирование между множеством конкурирующих факторов. Инженер должен взвесить эти компромиссы, чтобы достичь желаемого результата для конкретного устройства.
Качество пленки против пропускной способности
Хотя более высокие температуры увеличивают скорость осаждения (пропускную способность), они могут негативно сказаться на свойствах пленки. Это может включать внесение высокого механического напряжения в пленку, что может вызвать растрескивание или расслоение, или создание более шероховатой морфологии поверхности.
Ограничения теплового бюджета
Это, пожалуй, самое критическое ограничение в современном производстве чипов. На пластине уже могут быть структуры, такие как точно расположенные легирующие примеси или низкоплавкие металлы, такие как алюминий. Последующий этап ЛОХОС не может превышать температуру, которая повредит эти предыдущие структуры. Этот тепловой бюджет часто вынуждает использовать процессы осаждения при более низких температурах.
Напряжение и конформность
Температура напрямую влияет на конечное состояние напряжения нанесенной пленки (растягивающее или сжимающее). Она также влияет на конформность — способность пленки идеально покрывать нижележащую топографию. Эти параметры должны быть тщательно настроены для конкретной роли пленки в устройстве.
Принятие правильного решения для вашей цели
Оптимальная температура ЛОХОС определяется вашей конечной целью и существующими технологическими ограничениями.
- Если ваш основной фокус — высококачественные, конформные диэлектрики: Вам потребуется работать в более высоких температурных диапазонах (650°C - 800°C), необходимых для таких пленок, как SiO₂ на основе TEOS и стандартный Si₃N₄.
- Если ваш основной фокус — осаждение проводящих поликремниевых затворов: Узкое окно 580°C до 650°C является обязательным для достижения правильной кристаллической структуры и электрических свойств.
- Если вы ограничены низким тепловым бюджетом: Вам необходимо выбрать химию прекурсора, предназначенную для низкотемпературного осаждения, такую как LTO (~450°C) или Вольфрам (~350°C), принимая свойства, связанные с этими пленками.
В конечном счете, выбор правильной температуры заключается в понимании фундаментальной химии, необходимой для создания специфической пленки, требуемой вашим устройством.
Сводная таблица:
| Материал | Типичный температурный диапазон ЛОХОС | Ключевое применение |
|---|---|---|
| Поликристаллический кремний (Поли-Si) | 580°C - 650°C | Затворы транзисторов |
| Нитрид кремния (Si₃N₄) | 700°C - 800°C | Твердые маски, Стопы травления |
| Диоксид кремния (SiO₂ из TEOS) | 650°C - 750°C | Высококачественные диэлектрики |
| Вольфрам (W) | 300°C - 400°C | Металлические межсоединения |
Оптимизируйте ваш процесс ЛОХОС с KINTEK
Выбор правильной температуры имеет решающее значение для достижения желаемых свойств пленки, скорости осаждения и производительности устройства. Независимо от того, каков ваш приоритет — высококачественные диэлектрики, точное осаждение поликремния или работа в рамках строгого теплового бюджета — необходимое оборудование имеет значение.
KINTEK специализируется на поставке надежного лабораторного оборудования и расходных материалов для всех ваших потребностей в полупроводниковом производстве. Наш опыт поможет вам выбрать идеальное решение ЛОХОС для достижения ваших конкретных целей по материалам и процессам.
Свяжитесь с нами сегодня, чтобы обсудить, как мы можем поддержать успех вашей лаборатории.

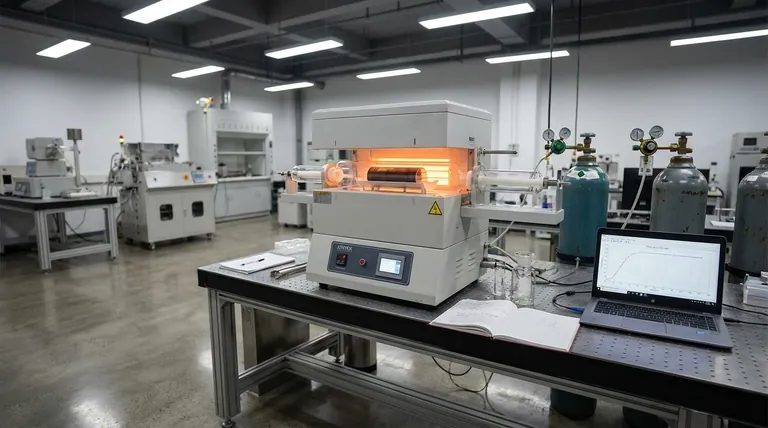

Визуальное руководство
