Что такое метод катодного распыления? Руководство по технологии нанесения тонких пленок

По своей сути, метод катодного распыления — это метод физического осаждения из паровой фазы (PVD), используемый для создания ультратонких пленок. Процесс включает помещение твердого материала, известного как мишень, в вакуумную камеру и бомбардировку его ионами высокой энергии из плазмы. Эти ионные столкновения достаточно энергичны, чтобы физически выбить атомы с поверхности мишени, которые затем перемещаются и конденсируются на подложке, образуя желаемую тонкую пленку.

Распыление лучше всего понимать не как химическую реакцию или процесс плавления, а как физическую передачу импульса. Представьте это как субатомный пескоструй, где отдельные атомы исходного материала выбиваются ударами ионов, а затем с высокой точностью повторно осаждаются на другой поверхности.

Как работает распыление: пошаговое описание

Чтобы по-настоящему понять метод распыления, важно понимать контролируемую последовательность событий, происходящих внутри вакуумной камеры.

Вакуумная среда

Сначала подложка (объект, который нужно покрыть) и мишень (материал покрытия) помещаются в камеру высокого вакуума. Этот вакуум критически важен для удаления загрязнений и обеспечения того, чтобы распыленные атомы могли свободно перемещаться от мишени к подложке без нежелательных столкновений.

Введение газа и создание плазмы

В камеру вводится небольшое контролируемое количество инертного газа, почти всегда аргона (Ar). Затем прикладывается сильное электрическое поле постоянного тока, при этом мишень обозначается как отрицательный электрод (катод), а подложка — как положительный электрод (анод). Это поле ионизирует газ, отрывая электроны от атомов аргона и создавая светящийся ионизированный газ, известный как плазма.

Роль катода (мишени)

Плазма теперь представляет собой высокоэнергетический «суп» из положительно заряженных ионов аргона (Ar+) и свободных электронов. Поскольку противоположные заряды притягиваются, положительно заряженные ионы Ar+ с силой ускоряются к отрицательно заряженной мишени (катоду).

Ионная бомбардировка: событие «распыления»

Эти высокоэнергетические ионы Ar+ сталкиваются с поверхностью мишени. Удар передает кинетическую энергию от иона материалу мишени, подобно тому, как биток ударяет по пирамиде бильярдных шаров. Эта передача энергии достаточна, чтобы выбросить, или «распылить», отдельные атомы с поверхности мишени.

Осаждение: формирование тонкой пленки

Недавно высвободившиеся атомы из материала мишени проходят через вакуумную камеру и оседают на поверхности подложки. По мере прибытия все большего количества атомов они конденсируются и накапливаются друг на друге, образуя плотную, однородную и чрезвычайно тонкую пленку.

Понимание компромиссов

Распыление — мощная и универсальная техника, но она не универсальна. Понимание ее сильных и слабых сторон является ключом к ее эффективному использованию.

Сильная сторона: материалы с высокой температурой плавления и сплавы

Распыление превосходно там, где другие методы, такие как термическое испарение, не справляются. Поскольку это физический, а не термический процесс, он может легко осаждать материалы с чрезвычайно высокой температурой плавления (например, вольфрам, тантал) и сложные сплавы без изменения их состава.

Сильная сторона: отличное сцепление пленки

Распыленные атомы достигают подложки с достаточной кинетической энергией, что помогает им образовывать очень плотную и прочно связанную пленку. Процесс также может включать этап «катодного травления», при котором полярность временно меняется на обратную, чтобы бомбардировать подложку ионами, очищая ее поверхность от загрязнений и дополнительно улучшая адгезию пленки.

Ограничение: базовое распыление постоянным током и изоляторы

Описанный здесь базовый метод, распыление постоянным током, работает только для электрически проводящих мишеней (металлов). Если мишень является изолятором, положительный заряд от прибывающих ионов Ar+ не может рассеяться. Это накопление заряда в конечном итоге отталкивает дальнейшие ионы, полностью останавливая процесс распыления. Для диэлектрических материалов требуются более продвинутые методы, такие как ВЧ-распыление (радиочастотное).

Вариант: реактивное распыление

Это ограничение можно превратить в преимущество. Вводя реактивный газ (например, азот или кислород) вместе с аргоном, вы можете выполнять реактивное распыление. Например, распыляя титановую мишень в присутствии газообразного азота, распыленные атомы титана реагируют с азотом, образуя на подложке пленку нитрида титана (TiN) — твердое, износостойкое керамическое покрытие.

Как применить это к вашему проекту

Выбор правильного метода осаждения полностью зависит от вашего материала и желаемого результата.

• Если ваша основная цель — осаждение чистого металла или металлического сплава: Распыление постоянным током — идеальный, надежный и высококонтролируемый метод, особенно для материалов, которые трудно плавить.
• Если ваша основная цель — создание твердого керамического покрытия, такого как нитрид или оксид: Реактивное распыление обеспечивает точный способ формирования этих пленочных соединений непосредственно на вашей подложке.
• Если ваша основная цель — нанесение покрытия на непроводящий материал (например, стекло или керамику): Базовое распыление постоянным током не подходит; вам необходимо изучить альтернативные методы, такие как ВЧ-распыление (радиочастотное).

В конечном счете, метод катодного распыления обеспечивает исключительный уровень контроля для инженерии поверхностей на атомном уровне.

Сводная таблица:

Ключевой аспект	Описание
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Основное применение	Создание ультратонких пленок на подложках
Материалы мишени	Металлы, сплавы, материалы с высокой температурой плавления
Лучше всего подходит для	Проводящие материалы, осаждение сплавов, реактивное нанесение покрытий
Ограничение	Невозможно напрямую распылять диэлектрические материалы с помощью базового метода постоянного тока

Готовы расширить свои возможности в области нанесения тонких пленок? KINTEK специализируется на лабораторном оборудовании для распыления и расходных материалах для исследований и промышленного применения. Работаете ли вы с металлами, сплавами или вам нужны возможности реактивного распыления, наши эксперты помогут вам выбрать подходящую систему для ваших конкретных нужд. Свяжитесь с нами сегодня, чтобы обсудить, как наши решения для распыления могут продвинуть ваши исследования и разработки материалов!

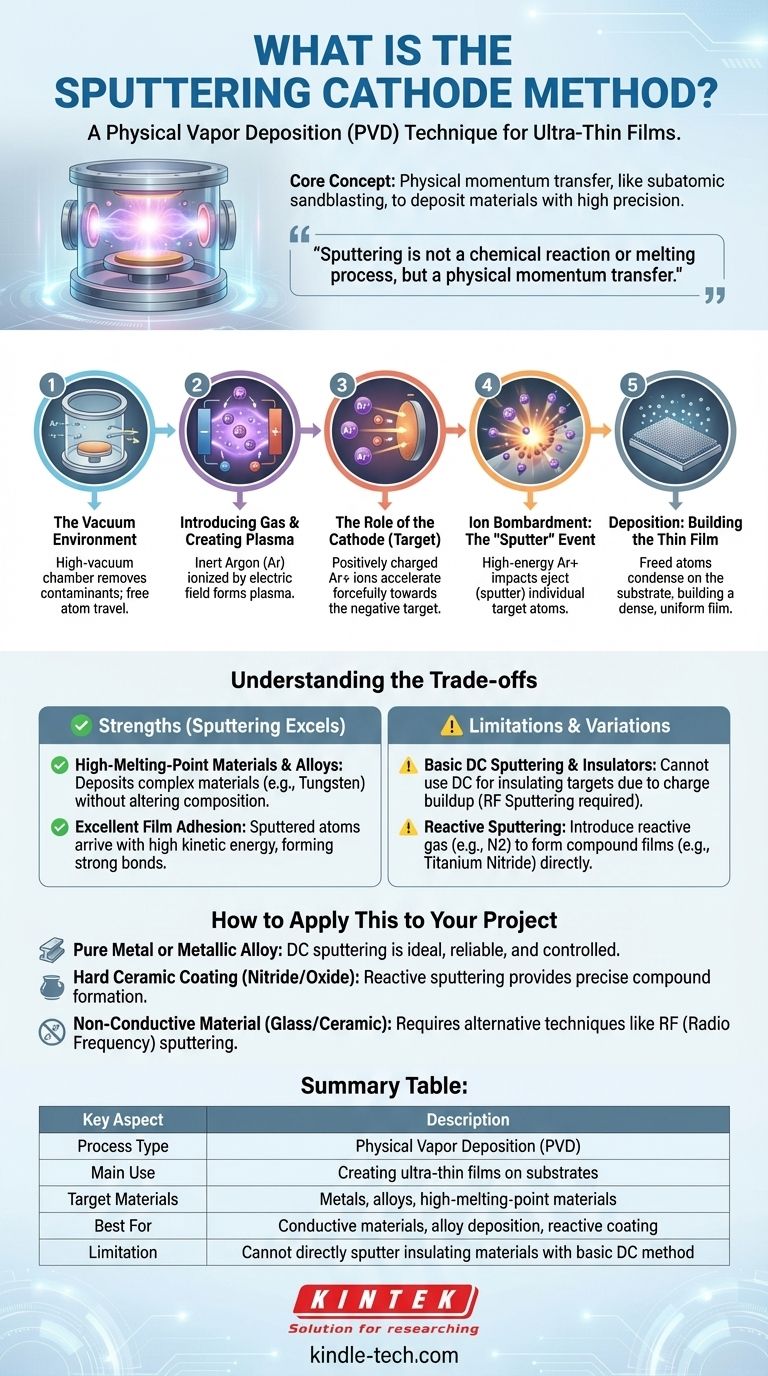

Визуальное руководство
