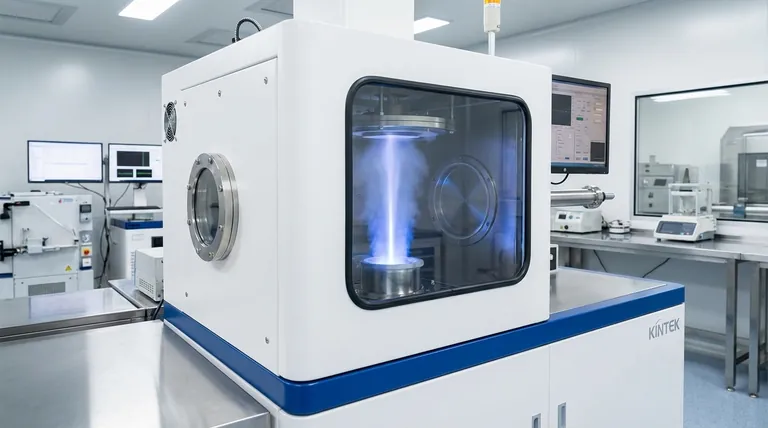

Что такое PVD методом электронно-лучевого испарения? Получение тонкопленочных покрытий высокой чистоты

Коротко говоря, физическое осаждение из паровой фазы (PVD) методом электронно-лучевого испарения — это высоковакуумный процесс, используемый для создания исключительно чистых тонких пленок. Он работает путем направления сфокусированного пучка высокоэнергетических электронов на исходный материал, что приводит к его испарению. Затем этот пар проходит через вакуум и конденсируется на более холодной подложке, образуя однородное покрытие.

Основной принцип электронно-лучевого испарения заключается в использовании точно управляемого электронного пучка в качестве источника тепла. Это позволяет испарять широкий спектр материалов, включая те, которые имеют очень высокие температуры плавления, минимизируя при этом загрязнение для получения покрытий превосходной чистоты.

Как работает электронно-лучевое испарение: пошаговый анализ

Чтобы понять, почему этот метод выбирают для требовательных применений, мы должны рассмотреть механику процесса, который полностью происходит в высоковакуумной камере.

Вакуумная среда

Весь процесс происходит в условиях высокого вакуума, чтобы обеспечить беспрепятственное перемещение испаренного материала к подложке. Эта почти пустая среда предотвращает столкновение атомов пара с молекулами воздуха, что в противном случае рассеяло бы их и внесло бы примеси в пленку.

Генерация электронного пучка

Вольфрамовая нить нагревается электрическим током, заставляя ее испускать электроны. Затем высоковольтное поле ускоряет эти электроны к исходному материалу с очень высокой скоростью.

Нагрев исходного материала

Магнитное поле используется для изгиба траектории электронов и фокусировки их в плотный пучок, направленный на исходный материал, который находится в тигле. Кинетическая энергия электронов при ударе преобразуется в интенсивную тепловую энергию, нагревая материал до точки испарения или сублимации.

Нанесение на подложку

Испаренный материал движется по прямой линии вверх от источника. Затем он контактирует с более холодной подложкой (например, стеклом, кремнием или металлом), расположенной выше, где он конденсируется и образует тонкую твердую пленку.

Ключевые характеристики электронно-лучевого PVD

Инженеры и ученые выбирают электронно-лучевое испарение вместо других методов PVD, таких как распыление или термическое испарение, из-за нескольких явных преимуществ.

Высокая чистота материала

Электронный пучок обеспечивает высоколокализованный нагрев непосредственно исходного материала. Это означает, что окружающий тигель остается относительно холодным, что предотвращает его плавление или реакцию с источником и загрязнение получаемой пленки.

Точный контроль толщины пленки

Скорость испарения можно точно регулировать, изменяя ток электронного пучка, что позволяет отлично контролировать конечную толщину пленки. Покрытия обычно имеют толщину в диапазоне от 5 до 250 нанометров.

Универсальность материалов

Поскольку электронный пучок может генерировать чрезвычайно высокие температуры, электронно-лучевое PVD идеально подходит для материалов с очень высокими температурами плавления, таких как тугоплавкие металлы (например, вольфрам, тантал) и керамика, которые трудно или невозможно испарить другими термическими методами.

Роль реактивных газов

Для создания неметаллических пленок в вакуумную камеру во время осаждения может быть введен реактивный газ, такой как кислород или азот. Это позволяет испаренному металлу реагировать с газом при осаждении, образуя оксидные или нитридные покрытия.

Понимание компромиссов и ограничений

Ни один процесс не идеален. Чтобы принять обоснованное решение, вы должны знать о присущих электронно-лучевому PVD ограничениях.

Осаждение по прямой видимости

Испаренный материал движется по прямой линии от источника к подложке. Это затрудняет получение однородных покрытий на сложных трехмерных объектах с затененными участками или подрезами.

Генерация рентгеновского излучения

Воздействие высокоэнергетических электронов может генерировать рентгеновские лучи, которые могут повредить чувствительные подложки, такие как некоторые электронные компоненты или полимеры. Для снижения этого риска необходимы надлежащее экранирование и контроль процесса.

Нагрев подложки

Значительное количество энергии передается подложке во время процесса конденсации. Это лучистое тепло может быть проблематичным для чувствительных к температуре подложек, потенциально вызывая их деформацию или деградацию.

Правильный выбор для вашего приложения

Выбор метода осаждения полностью зависит от приоритетов вашего проекта. Электронно-лучевое испарение превосходно в определенных сценариях.

• Если ваша основная цель — достижение максимально возможной чистоты пленки: Электронно-лучевое PVD является лучшим выбором благодаря локализованному нагреву, который минимизирует загрязнение тигля.
• Если ваша основная цель — осаждение материалов с чрезвычайно высокими температурами плавления: Интенсивная, сфокусированная энергия электронного пучка делает его одним из немногих жизнеспособных вариантов.
• Если ваша основная цель — равномерное покрытие сложной, неплоской поверхности: Вам следует рассмотреть альтернативные методы, такие как распыление, которое не имеет такой зависимости от прямой видимости.

В конечном итоге, электронно-лучевое PVD является мощным инструментом для создания высокоэффективных тонких пленок, когда чистота и выбор материала являются вашими наиболее важными ограничениями.

Сводная таблица:

Ключевой аспект	Описание
Процесс	Высоковакуумное осаждение с использованием электронного пучка для испарения исходного материала.
Основное преимущество	Исключительная чистота пленки и возможность нанесения покрытий на материалы с высокой температурой плавления.
Типичная толщина пленки	От 5 до 250 нанометров.
Лучше всего подходит для	Приложений, требующих высокой чистоты, точного контроля толщины и тугоплавких материалов.
