Химическое осаждение из паровой фазы (CVD) - это процесс, используемый для получения высокочистых и высокоэффективных твердых материалов, часто в виде тонких пленок в полупроводниковой промышленности. Процесс включает в себя воздействие на подложку летучих прекурсоров, которые вступают в реакцию и/или разлагаются на поверхности подложки, образуя желаемый осадок, в то время как летучие побочные продукты удаляются потоком газа через реакционную камеру.
Краткое описание процесса:
- Введение прекурсоров: Подложка подвергается воздействию одного или нескольких летучих прекурсоров, которые обычно представляют собой галогениды или гидриды. Эти прекурсоры переносят материал для осаждения на подложку.
- Реакция и осаждение: Прекурсоры вступают в реакцию и/или разлагаются на поверхности подложки, что приводит к образованию твердого осадка. Этот процесс может включать термическое разложение, химический синтез или химические реакции переноса.
- Удаление побочных продуктов: Летучие побочные продукты реакции удаляются потоком газа, обеспечивая чистоту и качество осажденного материала.
Подробное объяснение:
-

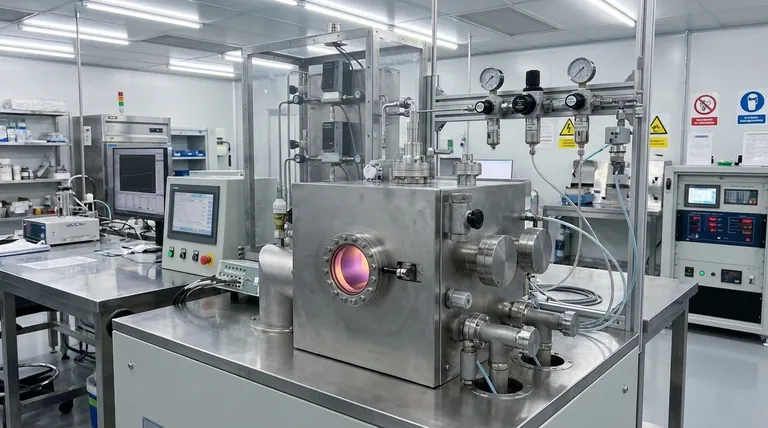

Введение прекурсора: В CVD-технологии подложка, часто пластина в полупроводниковых приложениях, помещается в реакционную камеру. Камера заполняется одним или несколькими летучими прекурсорами. Эти прекурсоры тщательно выбираются, чтобы перенести желаемый материал для осаждения на подложку. Например, это могут быть галогениды или гидриды, которые могут разлагаться или вступать в реакцию при контакте с подложкой.
-
Реакция и осаждение: Когда прекурсоры достигают подложки, они вступают в химические реакции. Эти реакции могут представлять собой термическое разложение, когда прекурсор разрушается под воздействием тепла, высвобождая осаждаемый материал. Также они могут включать химический синтез, при котором образуются новые соединения, или химический перенос, при котором материалы перемещаются из одной части системы в другую. Результатом этих реакций является осаждение твердого материала на подложку. Этот слой может быть монокристаллическим, поликристаллическим, аморфным или эпитаксиальным, в зависимости от конкретных требований приложения.
-
Удаление побочных продуктов: В ходе реакций образуются летучие побочные продукты. Эти побочные продукты должны быть удалены из реакционной камеры, чтобы сохранить чистоту осажденного материала. Обычно это достигается путем пропускания через камеру газа, который уносит побочные продукты. Этот поток газа также помогает поддерживать в камере необходимые условия температуры и давления.
Характеристики и области применения:
- Универсальность: CVD может использоваться для нанесения широкого спектра материалов, включая металлы, керамику и различные соединения. Такая универсальность делает его подходящим для множества применений, от электроники до аэрокосмической промышленности.
- Однородность и покрытие: Благодаря способности работать при атмосферном давлении или низком вакууме CVD позволяет равномерно покрывать заготовки сложной формы и даже глубокие или мелкие отверстия.
- Качество отложений: Отложения, полученные методом CVD, обычно отличаются высокой чистотой, хорошей плотностью, низким остаточным напряжением и хорошей кристаллизацией, что очень важно для многих высокопроизводительных приложений.
Таким образом, химическое осаждение из паровой фазы является важнейшим процессом в производстве многих современных технологий, особенно в полупроводниковой промышленности, благодаря его способности создавать высококачественные тонкие пленки различных материалов.
