Давление в вакуумной системе PVD — это не одно фиксированное значение, а ряд тщательно контролируемых уровней, критически важных для процесса. Сначала система достигает высокого вакуума, или базового давления, обычно ниже 10⁻⁵ Торр, чтобы обеспечить чистоту. Затем, для самого процесса нанесения покрытия, вводится инертный газ для создания рабочего давления в диапазоне от 10⁻² до 10⁻⁴ Торр.
Качество покрытия физического осаждения из пара (PVD) определяется не одной точкой давления, а важнейшей взаимосвязью между базовым давлением (которое обеспечивает чистую среду) и рабочим давлением (которое обеспечивает перенос материала и осаждение).
Почему вакуум — это основа PVD
Достижение глубокого вакуума — это обязательный первый шаг в любом высококачественном процессе PVD. Речь идет не просто об удалении воздуха; речь идет о создании точно контролируемой среды для построения тонкой пленки, атом за атомом.
Устранение загрязнений
Воздух вокруг нас наполнен реактивными газами, такими как кислород, азот и водяной пар. Если эти молекулы присутствуют во время осаждения, они встраиваются в покрытие, создавая примеси, которые ставят под угрозу его целостность, адгезию и характеристики.
Высокий вакуум физически удаляет эти потенциальные загрязнители из камеры.
Обеспечение чистого пути
Основной принцип PVD заключается в перемещении материала от источника (мишени) к месту назначения (подложке). Вакуум расчищает путь для прохождения этих атомов.
Это понятие определяется средней длиной свободного пробега: средним расстоянием, которое частица может пройти до столкновения с другой. В высоком вакууме средняя длина свободного пробега очень велика, что позволяет атомам покрытия проходить напрямую к подложке, не рассеиваясь молекулами воздуха.
Два критических уровня давления
Понимание различий между базовым и рабочим давлением имеет решающее значение для понимания PVD. Каждая из них служит совершенно разной, но одинаково важной цели.
Базовое давление: создание чистой среды
Базовое давление — это самое низкое давление, которое может достичь вакуумная система до начала процесса и до введения любого технологического газа. Это прямая мера чистоты камеры.
Более низкое базовое давление (например, 10⁻⁷ Торр по сравнению с 10⁻⁵ Торр) указывает на то, что удалено больше остаточных молекул загрязнителей. Этот чистый старт критически важен для обеспечения хорошей адгезии конечного покрытия и придания ему желаемых свойств.
Рабочее давление: обеспечение осаждения материала
Рабочее давление — это уровень давления, устанавливаемый после достижения базового давления путем преднамеренного обратного заполнения камеры небольшим, контролируемым количеством инертного газа высокой чистоты, чаще всего аргона.
Это давление выше базового, обычно на несколько порядков. Для распыления этот аргон необходим для создания плазмы, которая бомбардирует мишень и выбрасывает материал покрытия. Рабочее давление напрямую влияет на плотность и напряжение конечной пленки.
Последствия неправильного давления
Отклонение от оптимального диапазона давления является одним из наиболее распространенных источников сбоев при нанесении покрытий PVD. Последствия предсказуемы и напрямую связаны с физикой процесса.
Что произойдет, если рабочее давление слишком высокое?
Слишком высокое рабочее давление сокращает среднюю длину свободного пробега. Атомы, выбитые из мишени, испытывают слишком много столкновений с технологическим газом на пути к подложке.
Это «газовое рассеяние» лишает атомы их кинетической энергии. В результате пленка получается менее плотной, более пористой и имеет более слабую адгезию к подложке.
Что произойдет, если рабочее давление слишком низкое?
Если рабочее давление слишком низкое, может быть недостаточно атомов газа для поддержания стабильной плазмы (при распылении) или для регулирования энергии осаждающихся частиц.
Это может привести к появлению пленки с высоким внутренним напряжением, хрупкой пленки, которая может треснуть или отслоиться. Это также может вызвать плохую однородность по всей подложке.
Проблема плохого базового давления
Неспособность достичь достаточного базового давления является критической ошибкой. Это означает, что загрязнители никогда не были полностью удалены из камеры.
Эти загрязнители (особенно водяной пар) будут включены в растущую пленку, что приведет к плохой адгезии, нарушению коррозионной стойкости и изменению оптических или электрических свойств.
Согласование вакуума с целью покрытия
Идеальные настройки давления являются прямой функцией желаемого результата для вашей тонкой пленки.
- Если ваш основной фокус — максимальная плотность и чистота пленки: Уделите первостепенное внимание достижению максимально низкого базового давления и работайте в нижней части стабильного диапазона рабочего давления.
- Если ваш основной фокус — достижение определенного напряжения пленки (сжимающего или растягивающего): Тщательно регулируйте рабочее давление, поскольку это один из основных рычагов управления внутренним напряжением пленки.
- Если вы выполняете реактивное распыление (например, TiN): Вашим наиболее критичным параметром становится парциальное давление реактивного газа (азота), которым необходимо точно управлять в дополнение к рабочему давлению инертного газа.
В конечном счете, овладение вакуумным давлением — это овладение контролем, чистотой и производительностью вашего процесса PVD.
Сводная таблица:
| Тип давления | Назначение | Типичный диапазон | Ключевое влияние |
|---|---|---|---|
| Базовое давление | Создание чистой среды, свободной от загрязнений | < 10⁻⁵ Торр | Чистота и адгезия покрытия |
| Рабочее давление | Обеспечение переноса материала и осаждения | 10⁻² до 10⁻⁴ Торр | Плотность пленки, напряжение и однородность |
Достигните точного контроля над процессом нанесения покрытий PVD. Качество ваших тонких пленок зависит от овладения вакуумным давлением. KINTEK специализируется на высокопроизводительном лабораторном оборудовании, включая вакуумные системы и расходные материалы, необходимые для надежного PVD. Позвольте нашим экспертам помочь вам оптимизировать ваш процесс для получения превосходных результатов. Свяжитесь с нашей командой сегодня, чтобы обсудить ваши конкретные лабораторные потребности.

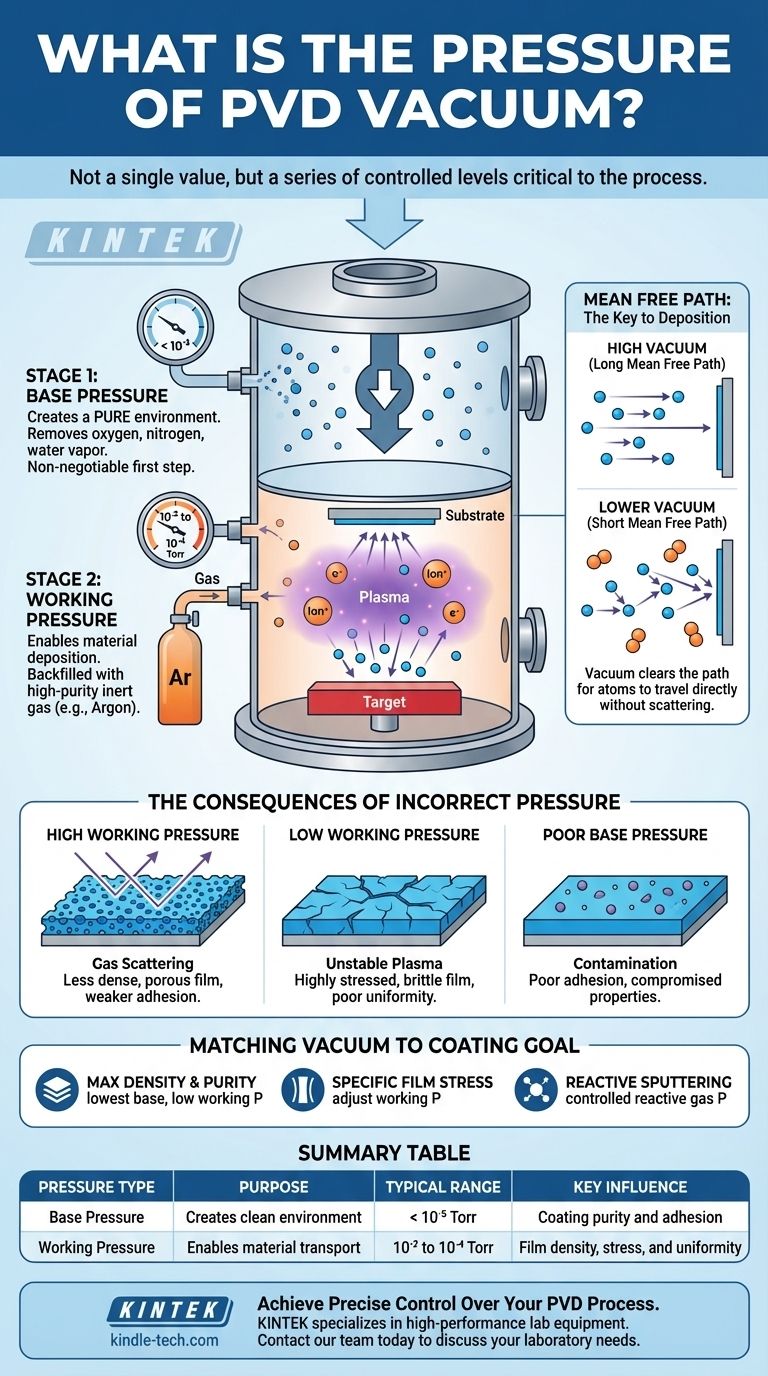

Визуальное руководство
