Каков Метод Нанесения Тонких Пленок? Выберите Подходящую Технологию Pvd Или Cvd Для Вашей Лаборатории

Основные методы осаждения тонких пленок широко делятся на два семейства: физическое осаждение из паровой фазы (PVD) и химическое осаждение. PVD включает физическую передачу материала из источника на подложку, обычно в вакууме, с использованием таких методов, как распыление или испарение. Химические методы, такие как химическое осаждение из паровой фазы (CVD), используют химические реакции из газов-прекурсоров для формирования твердой пленки на поверхности подложки.

Основное различие между методами осаждения — это не только техника, но и философия. Ваш выбор зависит от фундаментального компромисса: вы физически перемещаете твердый материал на поверхность (PVD) или химически выращиваете новый материал непосредственно на этой поверхности (CVD)? Это решение определяет чистоту пленки, ее структуру и способность покрывать сложные формы.

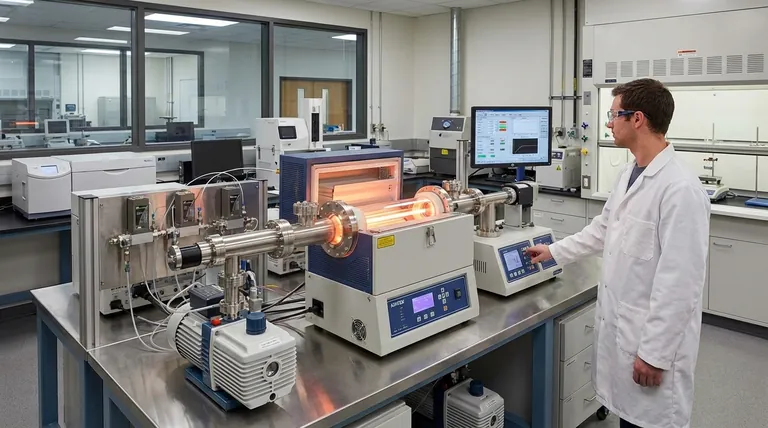

Каков метод нанесения тонких пленок? Выберите подходящую технологию PVD или CVD для вашей лаборатории

Два столпа осаждения: физическое против химического

На самом высоком уровне все методы осаждения тонких пленок делятся на одну из двух категорий. Понимание этого различия является первым шагом в выборе правильного процесса для применения.

Физический подход

Физические методы включают поатомный или помолекулярный перенос материала из источника на подложку. Эти процессы почти всегда проводятся в вакууме, чтобы гарантировать, что переносимые частицы движутся, не сталкиваясь с молекулами воздуха.

Химический подход

Химические методы создают пленку посредством химических реакций, происходящих непосредственно на поверхности подложки. Эти методы могут варьироваться от высоковакуумных процессов с использованием реактивных газов до более простых жидкофазных методов, таких как гальванопластика или центрифугирование.

Изучение физического осаждения из паровой фазы (PVD)

PVD — это процесс «прямой видимости», что означает, что исходный материал должен иметь беспрепятственный путь к подложке. Он известен созданием высокочистых, плотных пленок.

Распыление

При распылении твердая мишень из желаемого материала бомбардируется высокоэнергетическими ионами (обычно инертным газом, таким как аргон). Эта бомбардировка физически выбивает или «распыляет» атомы из мишени, которые затем перемещаются и осаждаются на подложке.

Этот метод очень универсален и может использоваться для осаждения металлов, сплавов и соединений с отличной адгезией.

Термическое и электронно-лучевое испарение

Это одна из самых простых концепций PVD. Исходный материал нагревается в высоком вакууме до тех пор, пока он не испарится. Эти испаренные атомы затем перемещаются через вакуум и конденсируются на более холодной подложке, образуя тонкую пленку.

Электронно-лучевое (e-beam) испарение — это более точная версия, где высокоэнергетический электронный луч используется для нагрева исходного материала, обеспечивая лучший контроль над скоростью осаждения.

Импульсное лазерное осаждение (PLD)

При PLD мощный импульсный лазер фокусируется на мишени в вакууме. Интенсивная энергия абляционно удаляет материал из мишени, создавая плазменный шлейф, который расширяется и осаждается на подложке. Это особенно полезно для осаждения сложных материалов, таких как оксиды.

Изучение методов химического осаждения

Методы химического осаждения не ограничены прямой видимостью, что дает им ключевое преимущество в покрытии сложных трехмерных структур равномерной пленкой.

Химическое осаждение из паровой фазы (CVD)

CVD является основным методом в полупроводниковой промышленности. Он включает введение одного или нескольких летучих газов-прекурсоров в реакционную камеру. Эти газы реагируют или разлагаются на нагретой подложке, образуя желаемую твердую пленку.

Поскольку осаждение зависит от химической реакции на поверхности, CVD обеспечивает отличное конформное покрытие сложных топологий.

Атомно-слоевое осаждение (ALD)

ALD — это специализированный, высококонтролируемый подтип CVD. Он формирует пленку буквально по одному атомному слою, вводя газы-прекурсоры последовательными, самоограничивающимися импульсами.

Хотя ALD намного медленнее, чем другие методы, он предлагает беспрецедентную точность в контроле толщины и идеальную конформность, что критически важно для современной микроэлектроники.

Методы на основе растворов и жидкофазные методы

Более простые химические методы выполняются без высокого вакуума. Такие методы, как центрифугирование, золь-гель, погружное покрытие и гальванопластика, используют жидкий прекурсор для осаждения пленки. Они часто менее затратны и подходят для крупномасштабных применений, где конечная чистота или плотность не являются основной задачей.

Понимание критических компромиссов

Ни один метод осаждения не является универсально превосходящим. Выбор всегда включает балансирование конкурирующих факторов, основанных на требованиях конечного применения.

Чистота и плотность

Методы PVD, особенно распыление и электронно-лучевое испарение, обычно производят пленки с более высокой чистотой и плотностью. Вакуумная среда минимизирует загрязнение, а энергетический характер осаждения создает плотно упакованную структуру пленки.

Покрытие и конформность

Это основное преимущество химических методов. CVD и особенно ALD превосходно покрывают глубокие канавки и сложные 3D-формы равномерно, тогда как PVD с прямой видимостью оставит «затененные» области непокрытыми.

Температура и совместимость с подложкой

Многие процессы CVD требуют очень высоких температур подложки для проведения необходимых химических реакций. Это может повредить чувствительные подложки, такие как пластмассы или некоторые электронные компоненты. Распыление, напротив, часто может выполняться при гораздо более низких температурах.

Скорость против точности

Существует прямая зависимость между скоростью осаждения и контролем. Термическое испарение может быть очень быстрым, но предлагает меньший контроль над структурой пленки. В другой крайности, ALD предлагает точность на атомном уровне, но исключительно медленно.

Правильный выбор для вашей цели

Выбор правильного метода требует согласования сильных сторон технологии с вашей основной целью.

Если ваша основная цель — высокочистые, плотные металлические покрытия на плоской поверхности: методы PVD, такие как распыление или электронно-лучевое испарение, являются отраслевым стандартом.
Если ваша основная цель — равномерное покрытие сложных 3D-микроструктур: CVD является наиболее эффективным выбором, при этом ALD обеспечивает максимальную точность и конформность.
Если ваша основная цель — осаждение сложных оксидных материалов с определенной стехиометрией: импульсное лазерное осаждение (PLD) или реактивное распыление часто являются лучшими вариантами.
Если ваша основная цель — экономичное крупномасштабное покрытие без требований к высокому вакууму: следует рассмотреть методы на основе растворов, такие как центрифугирование или распылительный пиролиз.

Понимание фундаментальных принципов физического и химического осаждения позволяет вам выбрать точный инструмент, необходимый для создания материалов на атомном уровне.

Сводная таблица:

Категория метода	Ключевые методы	Основные преимущества	Идеально для
Физическое осаждение из паровой фазы (PVD)	Распыление, испарение, PLD	Высокая чистота, плотные пленки, отличная адгезия	Металлические покрытия, плоские поверхности, сложные оксиды
Химическое осаждение из паровой фазы (CVD)	CVD, ALD	Превосходная конформность, равномерное 3D-покрытие	Полупроводниковые устройства, сложные микроструктуры
Методы на основе растворов	Центрифугирование, гальванопластика	Экономичность, крупномасштабное покрытие, низкая температура	Крупномасштабные применения, чувствительные подложки
