Основное различие между распылением постоянным током (DC) и радиочастотным (RF) заключается в типе используемого источника питания, который напрямую определяет типы материалов, которые могут быть нанесены. DC-распыление использует постоянное напряжение для распыления электропроводящих мишеней, в то время как RF-распыление использует переменное высокочастотное напряжение, что позволяет распылять электрически изолирующие мишени.
Ключевое решение между DC и RF распылением заключается не в том, какой метод превосходит, а в том, какой из них совместим с электрическими свойствами вашего целевого материала. DC — это простой, быстрый и эффективный процесс для металлов, в то время как RF — это необходимое решение для изоляторов, предотвращающее губительное накопление заряда на поверхности мишени.
Проблема заряда: почему существуют оба метода
Необходимость в двух разных методах распыления сводится к простой электрической проблеме: что произойдет, если бомбардировать изолирующую поверхность положительными ионами.
Как работает DC-распыление
В стандартной системе DC на целевой материал, который действует как катод, подается высокое отрицательное напряжение постоянного тока. Это создает плазму из положительно заряженных ионов (обычно аргона), которые агрессивно ускоряются к отрицательно заряженной мишени.
Энергичное воздействие этих ионов физически выбивает атомы из целевого материала, которые затем проходят через вакуумную камеру, чтобы покрыть вашу подложку. Этот процесс является непрерывным и эффективным до тех пор, пока мишень является проводящей, что позволяет нейтрализовать положительный заряд от ионов.
Препятствие для изоляторов
Если вы попытаетесь использовать DC-распыление с непроводящей (изолирующей) мишенью, такой как керамика, процесс быстро выйдет из строя. Положительные ионы ударяются о поверхность мишени, и их заряд накапливается, потому что изолирующий материал не может отвести его.
Это накопление положительного заряда на поверхности мишени, известное как отравление мишени или зарядка, создает положительный потенциал, который отталкивает входящие положительные ионы из плазмы. Это фактически останавливает процесс распыления и может привести к повреждающим электрическим дугам.
Решение RF-распыления
RF-распыление преодолевает эту проблему, используя высокочастотное переменное напряжение, обычно фиксированное на уровне 13,56 МГц. Это переменное поле заставляет мишень быстро переключаться между отрицательным и положительным зарядом.
Во время отрицательной половины цикла мишень притягивает положительные ионы, вызывая распыление, как и в системе DC. Важно отметить, что во время положительной половины цикла мишень притягивает электроны из плазмы. Эти электроны наводняют поверхность и нейтрализуют положительный заряд, накопившийся во время предыдущего полуцикла. Это быстрое переключение предотвращает накопление заряда, обеспечивая непрерывное, стабильное распыление изолирующих материалов.
Практические последствия и ключевые различия
Выбор между источником питания DC и RF имеет несколько прямых последствий для процесса распыления.
Совместимость материалов
Это наиболее критичное различие. DC-распыление ограничено электропроводящими материалами, такими как металлы и прозрачные проводящие оксиды.
RF-распыление очень универсально, способно наносить изолирующие материалы, такие как керамика (например, оксид алюминия, диоксид кремния) и другие диэлектрики. Оно также может наносить проводящие материалы, хотя часто менее эффективно, чем DC.
Скорость нанесения
Для данного материала, который может быть распылен обоими методами (т. е. металла), DC-распыление, как правило, обеспечивает более высокую скорость нанесения. Это связано с тем, что мощность постоянно направлена на ускорение ионов для распыления.
При RF-распылении часть каждого цикла используется для бомбардировки электронами для нейтрализации заряда, а не для распыления, что приводит к относительно более низкой скорости нанесения.
Сложность и стоимость системы
Системы DC-распыления проще и экономичнее. Они состоят из простого высоковольтного источника питания постоянного тока.
RF-системы более сложны и дороги. Они требуют специализированного RF-генератора и сети согласования импеданса, чтобы гарантировать, что RF-мощность эффективно передается в плазму, а не отражается обратно к источнику.
Рабочее давление
RF-энергия более эффективно поддерживает плазму. Следовательно, RF-распыление может работать при более низких давлениях газа (часто ниже 15 мТорр), чем DC-распыление.
Работа при более низком давлении увеличивает длину свободного пробега распыленных атомов. Это уменьшает вероятность их столкновения с молекулами газа по пути к подложке, что может привести к получению более чистых, плотных и высококачественных тонких пленок.
Как сделать правильный выбор для вашего применения
В конечном счете, правильная технология определяется вашим конкретным материалом и требованиями к производительности.
- Если ваш основной фокус — нанесение проводящих материалов (металлов) с высокой скоростью и низкой стоимостью: DC-распыление — это очевидный и более эффективный выбор.
- Если ваш основной фокус — нанесение изолирующих или диэлектрических материалов (керамика, оксиды): RF-распыление — единственный жизнеспособный вариант для предотвращения зарядки мишени.
- Если ваш основной фокус — универсальность для исследований и разработок широкого спектра материалов: Система RF-распыления обеспечивает наибольшую гибкость, поскольку она может наносить как изоляторы, так и проводники.
- Если ваш основной фокус — достижение максимально возможной плотности и чистоты пленки: Способность RF-распыления работать при более низких давлениях может дать явное преимущество.
Ваш выбор продиктован фундаментальными электрическими свойствами вашего исходного материала и желаемыми характеристиками пленки.
Сводная таблица:
| Характеристика | DC-распыление | RF-распыление |
|---|---|---|
| Совместимость материалов | Проводящие материалы (Металлы) | Изолирующие и проводящие материалы (Керамика, Оксиды, Металлы) |
| Скорость нанесения | Выше для проводящих материалов | Ниже |
| Сложность и стоимость системы | Ниже | Выше (требуется RF-генератор и согласующая цепь) |
| Рабочее давление | Выше | Ниже (обеспечивает более плотные, чистые пленки) |
| Основной сценарий использования | Быстрое, экономичное нанесение металлов | Необходимо для изоляторов; универсально для НИОКР |
Готовы выбрать идеальную систему распыления для потребностей вашей лаборатории в тонких пленках?
Независимо от того, наносите ли вы проводящие металлы или изолирующую керамику, опыт KINTEK в лабораторном оборудовании поможет вам найти идеальное решение. Наши системы распыления разработаны для обеспечения точности, надежности и высококачественных результатов, которые требует ваше исследование.
Свяжитесь с нами сегодня, используя форму ниже, чтобы обсудить ваше конкретное применение и узнать, как KINTEK может расширить возможности вашей лаборатории.

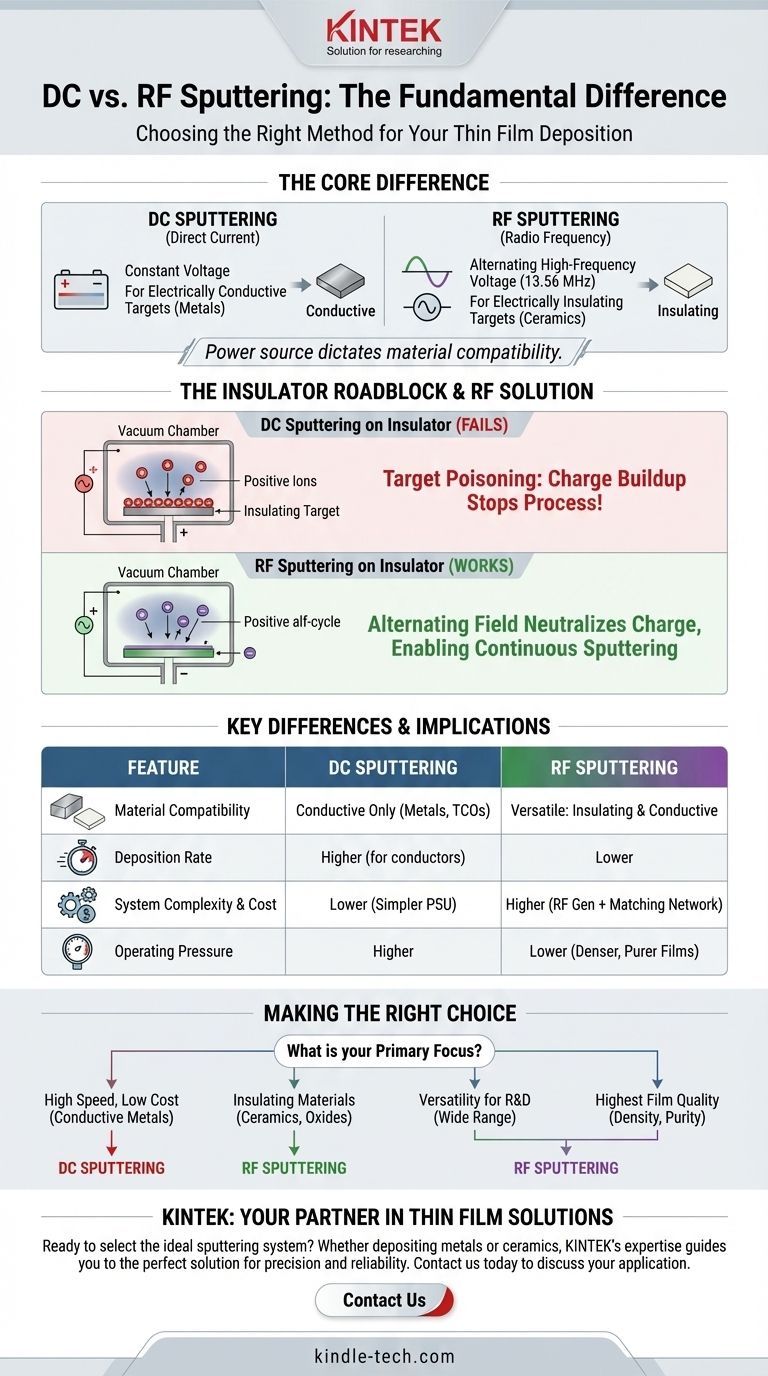

Визуальное руководство
