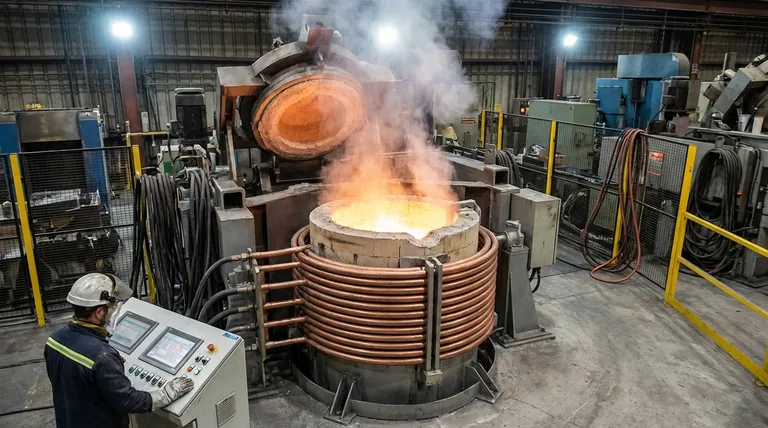

Что такое сталеплавильная индукционная печь? Технология плавки изнутри наружу для производства высокочистой стали

По сути, сталеплавильная индукционная печь — это мощное плавильное устройство, которое использует принципы электромагнетизма для плавки стали и других металлов без внешнего пламени или топлива. Вместо нагрева внешней стороны контейнера, она пропускает сильный переменный ток через медную катушку, которая создает колеблющееся магнитное поле, превращающее сам металлический заряд в источник тепла.

Основная идея заключается в том, что индукционные печи плавят металл изнутри наружу. Индуцируя мощные электрические токи непосредственно внутри стали, печь обеспечивает быструю, чистую и высококонтролируемую плавку, что крайне важно для производства высококачественных сплавов с точным составом.

Основной принцип: превращение металла в собственный нагреватель

Индукционная печь работает на основе умного применения физики. Она не сжигает топливо; она использует энергию, чтобы металл нагревал себя сам.

Индукционная катушка

Процесс начинается с мощной индукционной катушки, обычно изготовленной из полой медной трубки. Через эту катушку, которая окружает непроводящий контейнер, называемый тиглем, пропускается высокомощный переменный ток переменной частоты.

Электромагнитное поле

Этот переменный ток, протекающий через катушку, генерирует мощное и быстро меняющееся магнитное поле в пространстве внутри и вокруг катушки, непосредственно там, где находится твердый металлический заряд (например, стальной лом).

Наведенные вихревые токи

Магнитное поле проходит через электропроводящую сталь, индуцируя круговые электрические токи внутри самого металла. Эти наведенные токи известны как вихревые токи.

Сопротивление и тепло

Сталь обладает естественным сопротивлением потоку этих вихревых токов. Это сопротивление создает трение на атомном уровне, генерируя огромное количество тепла в процессе, называемом джоулевым нагревом. Это внутреннее тепло быстро повышает температуру металла до точки плавления и выше.

Ключевые компоненты системы

Индукционная печь — это больше, чем просто катушка. Это интегрированная система, где каждая часть играет критически важную роль.

Источник питания

Это сердце печи. Он преобразует стандартное трехфазное электрическое питание в специфический высокоамперный ток переменной частоты, необходимый для эффективного приведения в действие индукционной катушки.

Корпус печи и тигель

Конструкция печи удерживает катушку и тигель. Тигель — это сосуд, изготовленный из высокопрочных огнеупорных материалов, способных выдерживать экстремальные температуры расплавленной стали.

Естественное перемешивание

Ключевым преимуществом процесса является то, что электромагнитные силы, которые индуцируют вихревые токи, также вызывают интенсивное перемешивание в расплавленном металле. Это обеспечивает постоянную температуру и однородное смешивание легирующих элементов.

Распространенные типы индукционных печей

Хотя принцип остается тем же, конструкция может варьироваться в зависимости от применения.

Бессердечниковые индукционные печи

Это наиболее распространенная конструкция. Тигель, содержащий заряд, помещается непосредственно внутрь водоохлаждаемой катушки. Она ценится за свою гибкость и идеально подходит для плавки широкого спектра сплавов в различных объемах партий.

Канальные индукционные печи

Этот тип функционирует скорее как трансформатор. Он использует железный сердечник с первичной катушкой. Петля расплавленного металла образует вторичную катушку, где тепло генерируется в «канале» и циркулирует в основной ванне. Они чрезвычайно эффективны для удержания больших объемов расплавленного металла в течение длительных периодов.

Понимание компромиссов и преимуществ

Ни одна технология не идеальна для любого сценария. Понимание плюсов и минусов является ключом к ее правильному применению.

Преимущество: чистота и точность

Поскольку нет сгорания топлива, отсутствуют побочные продукты, такие как газ или сажа, загрязняющие металл. Это делает индукционные печи идеальными для производства высокочистых сталей и специальных сплавов с точным химическим составом.

Преимущество: скорость и эффективность

Тепло генерируется непосредственно внутри загружаемого материала, а не передается от внешнего источника. Это приводит к очень высоким скоростям плавки и большей энергоэффективности по сравнению со многими традиционными типами печей.

Ограничение: только проводящие материалы

Основополагающий принцип основан на индукции тока в заряде. Поэтому индукционные печи могут использоваться только для плавки электропроводящих материалов.

Ограничение: износ огнеупора

Сочетание экстремальных температур и постоянного перемешивания расплавленного металла может вызвать значительный износ огнеупорной футеровки тигля, что требует регулярного обслуживания и замены.

Правильный выбор для вашей цели

Выбор правильной технологии плавки полностью зависит от желаемого результата.

• Если ваша основная цель — производство высокочистых, специализированных стальных сплавов: Индукционная печь предлагает беспрецедентный контроль над составом и исключает загрязнение от источников топлива.
• Если ваша основная цель — быстрые циклы плавки и операционная гибкость: Бессердечниковая индукционная печь идеальна благодаря быстрому запуску и способности эффективно обрабатывать разнообразные объемы партий.
• Если ваша основная цель — эффективное поддержание больших объемов расплавленного металла: Канальная индукционная печь превосходит по своим характеристикам благодаря высокой энергоэффективности, что делает ее идеальной для операций выдержки и литья.

В конечном итоге, сталеплавильная индукционная печь является краеугольным камнем современной металлургии, поскольку она обеспечивает чистый, быстрый и точный метод плавки металла изнутри наружу.

Сводная таблица:

Характеристика	Описание
Метод нагрева	Внутренний нагрев за счет наведенных вихревых токов (джоулев нагрев).
Ключевое преимущество	Высокочистые расплавы, отсутствие загрязнения продуктами сгорания.
Скорость плавки	Быстрая плавка за счет прямого внутреннего тепловыделения.
Ограничение по материалу	Может плавить только электропроводящие материалы.
Распространенные типы	Бессердечниковые (гибкие партии) и канальные (эффективное удержание).
