Что такое распыление постоянным током (DC) и радиочастотное (RF)? Выберите правильную технологию нанесения тонких пленок

По своей сути, распыление постоянным током (DC) — это экономически эффективный метод, используемый для нанесения тонких пленок из электропроводящих материалов, таких как металлы. В отличие от него, распыление радиочастотным током (RF) является более универсальным методом, способным наносить непроводящие или изолирующие материалы, такие как керамика, за счет использования переменного тока для преодоления технических ограничений, присущих процессу DC.

Основной выбор между распылением постоянным током и радиочастотным зависит от электрических свойств вашего целевого материала. Распыление постоянным током работает только для проводников, тогда как распыление радиочастотным током работает как для проводников, так и для изоляторов, решая критическую проблему накопления электрического заряда на поверхности мишени.

Основное различие: работа с электрическим зарядом

Главное различие между этими двумя методами физического осаждения из паровой фазы (PVD) заключается в том, как они возбуждают целевой материал для осаждения. Это определяется способностью мишени проводить электричество.

Как работает распыление постоянным током

В системе распыления постоянным током в вакуумную камеру подается высокое постоянное напряжение. Целевой материал, являющийся источником пленки, действует как катод (отрицательный электрод).

Вводится газ, обычно Аргон, который ионизируется, создавая плазму из положительных ионов и электронов. Эти положительные ионы ускоряются к отрицательно заряженной мишени, ударяя по ней с достаточной силой, чтобы выбить, или «распылить», атомы.

Этот процесс эффективно работает до тех пор, пока мишень является электропроводящей. Постоянный поток электронов от источника питания постоянного тока нейтрализует положительные ионы, достигающие мишени, позволяя процессу продолжаться.

Проблема накопления заряда

Если вы попытаетесь использовать непроводящую (изолирующую) мишень с источником постоянного тока, возникает проблема, называемая «накоплением заряда».

Положительные ионы по-прежнему ударяют по мишени, но поскольку материал является изолятором, положительный заряд не может быть нейтрализован. Поверхность мишени быстро приобретает положительный заряд, отталкивая те самые ионы, которые необходимы для продолжения процесса распыления, что фактически останавливает осаждение.

Решение с помощью распыления радиочастотным током

Распыление радиочастотным током решает проблему накопления заряда, заменяя источник питания постоянного тока источником переменного тока высокой частоты, обычно фиксированной на уровне 13,56 МГц. Это находится в диапазоне радиочастот, отсюда и название.

Быстрое чередование электрического поля означает, что мишень поочередно бомбардируется положительными ионами и электронами в каждом цикле. Фаза бомбардировки электронами эффективно нейтрализует положительный заряд, который накапливается во время фазы бомбардировки ионами.

Это «самонейтрализующееся» действие предотвращает накопление заряда, позволяя непрерывное, стабильное распыление изолирующих материалов. Для эффективной передачи радиочастотной мощности в плазму требуется специальная сеть согласования импеданса, что делает систему более сложной, чем установка постоянного тока.

Сравнение ключевых рабочих параметров

Помимо типа материала, распыление постоянным током и радиочастотное распыление различаются по нескольким важным рабочим аспектам, влияющим на качество пленки, стоимость и эффективность.

Источник питания и сложность

Система распыления постоянным током использует простой, надежный и экономичный высоковольтный источник питания постоянного тока.

Система радиочастотного распыления требует более сложной и дорогой установки, включая радиочастотный генератор и сеть согласования импеданса для управления передачей мощности в плазму.

Давление в системе

Распыление постоянным током обычно работает при более высоком давлении (например, около 100 мТорр) для поддержания стабильной плазмы.

Радиочастотное распыление может поддерживать плазму при гораздо более низких давлениях (например, ниже 15 мТорр). Это выгодно, поскольку меньшее количество атомов газа в камере означает, что распыленные атомы с меньшей вероятностью столкнутся по пути к подложке, что приводит к более прямому пути осаждения и потенциально более чистым пленкам.

Скорость осаждения

Для металлов распыление постоянным током, как правило, обеспечивает более высокую скорость осаждения и более эффективно.

Распыление радиочастотным током обычно имеет более низкий выход распыления и скорость осаждения по сравнению с распылением постоянным током для одного и того же материала, отчасти из-за энергии, потребляемой в циклах чередующейся бомбардировки электронами и ионами.

Понимание компромиссов

Выбор метода распыления включает в себя баланс между возможностями, сложностью и стоимостью. Ни один метод не является универсально превосходящим; это инструменты, предназначенные для разных задач.

Ограничение распыления постоянным током: материалы

Самым большим недостатком распыления постоянным током является его неспособность наносить диэлектрические (изолирующие) материалы. Это делает его непригодным для применений, связанных со многими распространенными керамиками, оксидами и полимерами.

Недостатки радиочастотного распыления: стоимость и скорость

Основным компромиссом универсальности радиочастотного распыления является его возросшая стоимость и сложность. Источник питания RF и согласующая сеть значительно дороже, чем их аналоги постоянного тока.

Кроме того, как правило, более низкие скорости осаждения могут увеличить время процесса, влияя на пропускную способность, особенно в крупномасштабных производственных средах.

Принятие правильного решения для вашего приложения

Ваше решение должно напрямую определяться материалом, который необходимо нанести, а также бюджетом и требованиями к производительности вашего проекта.

• Если ваш основной фокус — экономически эффективное нанесение металлов или других проводящих материалов: Распыление постоянным током — это очевидный и стандартный выбор благодаря его простоте, высокой скорости осаждения и экономической эффективности.
• Если ваш основной фокус — нанесение изолирующих материалов, таких как керамика или оксиды: Радиочастотное распыление является необходимым и эффективным решением, поскольку распыление постоянным током не является жизнеспособным вариантом.
• Если ваш основной фокус — достижение максимально возможной чистоты и плотности пленки: Радиочастотное распыление может предложить преимущество даже для некоторых металлов, поскольку оно может работать при более низких давлениях, уменьшая включение газа в пленку.

В конечном счете, понимание электрической природы вашего целевого материала является ключом к выбору правильной технологии распыления для достижения вашей цели.

Сводная таблица:

Характеристика	Распыление постоянным током (DC)	Распыление радиочастотным током (RF)
Лучше всего подходит для	Проводящие материалы (металлы)	Изолирующие и проводящие материалы (керамика, оксиды)
Сложность и стоимость	Ниже	Выше (требуется RF-генератор и согласующая сеть)
Скорость осаждения	Выше	Ниже
Рабочее давление	Выше (~100 мТорр)	Ниже (<15 мТорр)
Ключевое преимущество	Экономичность для металлов	Возможность нанесения изолирующих материалов

Нужна помощь в выборе подходящей системы распыления для конкретных материалов и бюджета вашей лаборатории?

В KINTEK мы специализируемся на поставке высококачественного лабораторного оборудования, включая системы распыления, адаптированные как для проводящих, так и для изолирующих материалов. Наши эксперты помогут вам выбрать идеальное решение для достижения точных, высокочистых тонких пленок для ваших исследовательских или производственных нужд.

Свяжитесь с нами сегодня, чтобы обсудить ваше применение и получить персональную рекомендацию!

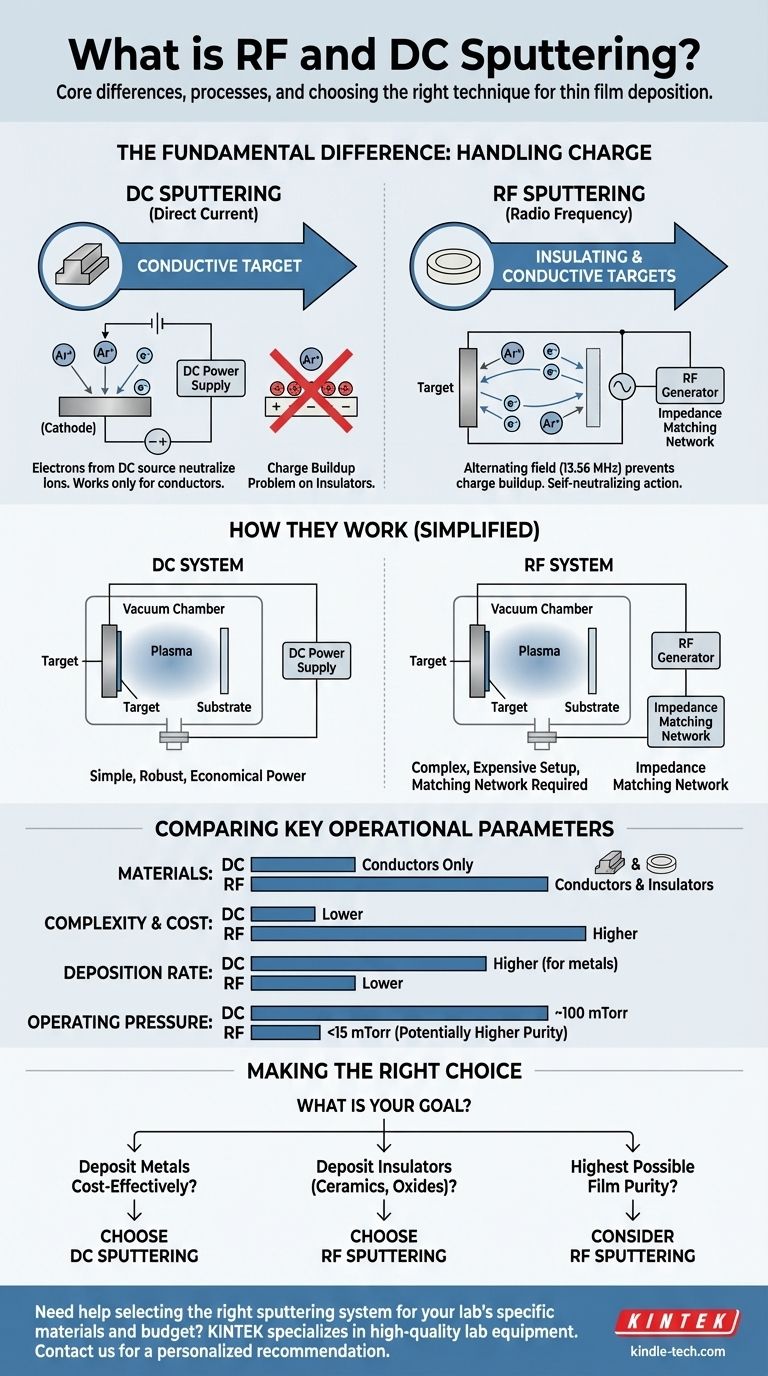

Визуальное руководство
