Что такое PVD в полупроводниках? Полное руководство по созданию межсоединений микросхем

В производстве полупроводников PVD означает физическое осаждение из паровой фазы (Physical Vapor Deposition) — высококонтролируемый процесс, используемый для нанесения чрезвычайно тонких слоев металла или других материалов на кремниевую пластину. Этот метод не просто покрытие; это фундаментальный способ создания микроскопической металлической проводки, известной как межсоединения, которая соединяет миллиарды транзисторов на современной микросхеме, позволяя устройству функционировать.

PVD является критически важным звеном между отдельными компонентами, вытравленными в кремнии, и конечной, функциональной интегральной схемой. Это технология, используемая для создания многоуровневой «автомагистрали» проводки, которая позволяет электричеству и данным перемещаться по чипу.

Как работает физическое осаждение из паровой фазы

Процесс в глубоком вакууме

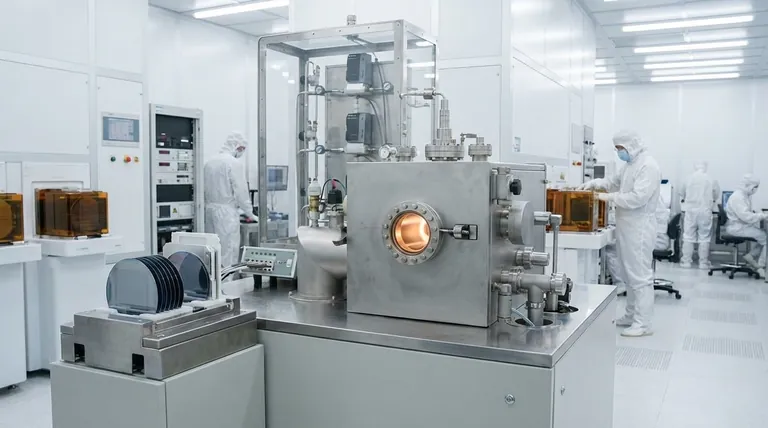

PVD всегда выполняется внутри вакуумной камеры. Удаление почти всего воздуха критически важно для предотвращения реакции осаждаемого материала с кислородом или другими частицами, что привело бы к образованию примесей и дефектов в конечном чипе.

Из твердого состояния в пар и пленку

Основной принцип PVD включает три этапа. Во-первых, твердый исходный материал, известный как «мишень» (например, блок чистой меди или вольфрама), превращается в пар. Затем этот пар проходит через вакуум и конденсируется на более холодной поверхности полупроводниковой пластины, образуя тонкую однородную пленку.

Распыление: доминирующий метод PVD

Хотя существует несколько методов PVD, распыление является наиболее распространенным в производстве полупроводников. В этом процессе мишень бомбардируется высокоэнергетическими ионами (обычно из газа, такого как аргон). Эта бомбардировка действует как микроскопическая пескоструйная обработка, выбивая или «распыляя» отдельные атомы из мишени, которые затем покрывают пластину.

Почему PVD необходим для микросхем

Создание межсоединений

После создания транзисторов в кремнии чип по сути представляет собой набор разъединенных переключателей. PVD — это процесс, часто называемый металлизацией, используемый для создания сложной многослойной сети проводящих путей, которые соединяют эти транзисторы в сложную схему.

Создание многослойной схемотехники

Современный микропроцессор может иметь более дюжины слоев металлической проводки, расположенных друг над другом и разделенных изолирующими материалами. Процесс PVD повторяется для каждого слоя, чтобы построить эту сложную трехмерную структуру. Обычные осаждаемые металлы включают медь, вольфрам и платину.

Применение за пределами микропроцессоров

PVD — это универсальная технология, используемая во всей полупроводниковой промышленности. Это ключевой процесс в производстве тонкопленочных фотоэлектрических элементов (солнечных панелей), где такие материалы, как медь, индий и галлий, осаждаются на стекло или пластик для создания слоев, преобразующих солнечный свет в электричество.

Понимание компромиссов

Ограничение «прямой видимости»

Распыление — это процесс прямой видимости, что означает, что испаренные атомы движутся относительно прямолинейно от мишени к пластине. Это может затруднить равномерное покрытие дна и боковых стенок очень глубоких, узких траншей или отверстий в топографии чипа, что является проблемой, известной как «покрытие ступеней».

Чувствительность к загрязнениям

Процесс чрезвычайно чувствителен к примесям. Любые посторонние частицы или молекулы внутри вакуумной камеры могут внедриться в тонкую пленку, потенциально вызывая короткое замыкание или полный отказ чипа. Вот почему PVD происходит в условиях ультрачистых помещений.

Роль альтернативных технологий

Для применений, где ограничение прямой видимости является серьезной проблемой, инженеры часто обращаются к другим методам, таким как химическое осаждение из паровой фазы (CVD) или атомно-слоевое осаждение (ALD), которые могут наносить пленки более конформно на сложные 3D-структуры.

Выбор правильного решения для вашей цели

• Если ваша основная цель — производство чипов: Поймите, что PVD — это основная технология металлизации, отвечающая за создание обширной сети металлических межсоединений.
• Если ваша основная цель — солнечные технологии: Признайте PVD ключевым фактором для тонкопленочных фотоэлектрических элементов, используемым для создания активных слоев, которые улавливают солнечную энергию.
• Если ваша основная цель — технологическое проектирование: Рассматривайте PVD как точный, но ограниченный прямой видимостью метод, наиболее подходящий для применений, где основной целью является равномерное покрытие поверхности.

В конечном итоге, физическое осаждение из паровой фазы является фундаментальной техникой, которая превращает изолированные кремниевые компоненты в полностью интегрированную и функциональную электронную схему.

Сводная таблица:

Ключевой аспект	Описание
Основное применение	Нанесение тонких металлических пленок для создания межсоединений (проводки) на полупроводниковых пластинах.
Распространенные материалы	Медь, вольфрам, платина и другие металлы.
Доминирующий метод	Распыление, при котором материал мишени бомбардируется ионами для выбивания атомов.
Ключевое ограничение	Процесс прямой видимости, который может затруднить равномерное покрытие глубоких, узких траншей.
Основные области применения	Металлизация микропроцессоров, тонкопленочные солнечные элементы (фотовольтаика).
