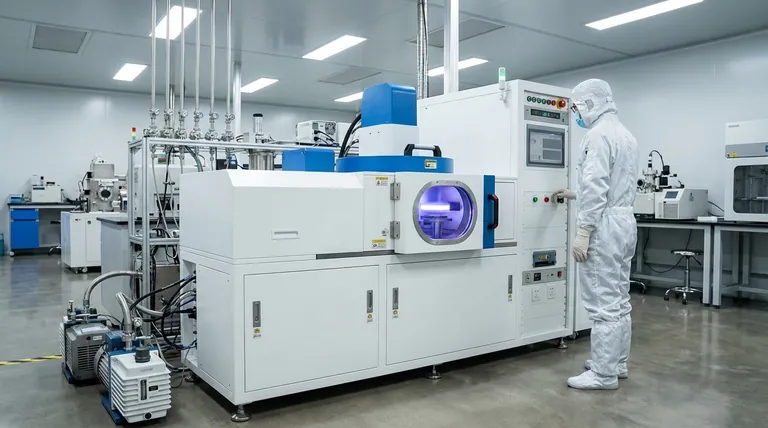

Что такое PVD в электронике? Основное руководство по производству полупроводников

В электронике PVD является фундаментальным производственным процессом. Физическое осаждение из паровой фазы (PVD) — это метод, используемый в условиях высокого вакуума для нанесения чрезвычайно тонких, высокоэффективных пленок материала на компонент, такой как кремниевая пластина или микрочип. Этот процесс — не просто покрытие; именно так многие из основных проводящих и изолирующих слоев современных интегральных схем точно конструируются на атомном уровне.

Ключевой вывод заключается в том, что PVD — это не только защита; это фундаментальный инструмент производства. Он позволяет создавать сложные электронные структуры путем послойного осаждения определенных материалов, что необходимо для производства всего — от микропроцессоров до солнечных батарей.

Как работает PVD

Процесс PVD можно рассматривать как высококонтролируемое, атомное «распыление», которое происходит внутри вакуума. Он состоит из трех основных этапов, общих для различных его специфических методов.

Шаг 1: Создание вакуума

Сначала компонент, который нужно покрыть (подложка), и материал, который нужно осадить (мишень), помещаются в герметичную камеру. Весь воздух откачивается для создания почти идеального вакуума.

Этот вакуум критически важен, поскольку он удаляет атмосферные частицы, которые в противном случае могли бы загрязнить пленку или помешать процессу осаждения.

Шаг 2: Испарение исходного материала

Затем высокоэнергетический источник направляется на материал мишени. Эта энергия, которая может исходить от плазмы или электронного пучка, достаточно мощна, чтобы выбить атомы из твердой мишени, превращая ее в пар.

Эти испаренные атомы теперь свободно перемещаются по вакуумной камере.

Шаг 3: Осаждение на подложку

Испаренные атомы движутся по прямой линии, пока не столкнутся с более холодной подложкой. При ударе они конденсируются и образуют очень тонкую, однородную и прочно связанную пленку на поверхности электронного компонента.

Это осаждение контролируется с чрезвычайной точностью, часто создавая слои толщиной всего в несколько атомов.

Почему PVD критически важен для электроники

Хотя PVD используется во многих отраслях, он незаменим в производстве электроники благодаря своей точности и уникальным свойствам создаваемых им пленок.

Создание основы микрочипов

Наиболее важным применением PVD в электронике является производство полупроводников. Он используется для осаждения ультратонких слоев проводящих металлов (таких как алюминий или медь) и изоляционных материалов, которые образуют сложные схемы на микрочипе.

Без PVD было бы невозможно создать наноразмерные структуры современных центральных процессоров и чипов памяти.

Повышение производительности и долговечности

PVD также используется для нанесения специализированных покрытий, которые улучшают функцию компонента. Это включает прочные защитные пленки, которые защищают чувствительные части от износа и коррозии, или оптические покрытия на датчиках и дисплеях, которые уменьшают блики.

Точность на нанометровом уровне

Основное преимущество PVD — это его контроль. Процесс позволяет инженерам управлять толщиной, составом и однородностью пленки с нанометровой точностью, обеспечивая надежность и производительность микроскопических электронных путей.

Понимание компромиссов

Несмотря на свои преимущества, PVD не является универсальным решением. Понимание его ограничений является ключом к оценке его специфической роли в производстве.

Ограничение прямой видимости

PVD — это процесс прямой видимости. Испаренные атомы движутся по прямым линиям, что означает, что они могут покрывать только те поверхности, которые непосредственно «видны» из исходного материала.

Это затрудняет достижение однородного покрытия на компонентах со сложными трехмерными формами или глубокими траншеями, что является серьезной проблемой в передовом проектировании чипов.

Сложность оборудования и процесса

Системы PVD — это очень сложные и дорогие машины, требующие тщательно контролируемых условий чистых помещений. Сам процесс может быть медленным и энергоемким, что делает его наиболее подходящим для дорогостоящих, массово производимых компонентов.

Совместимость материалов и подложек

Успех процесса PVD зависит от свойств как осаждаемого материала мишени, так и подложки, принимающей покрытие. Адгезия, термическое расширение и химическая совместимость должны тщательно контролироваться, чтобы предотвратить разрушение пленки.

Правильный выбор для вашей цели

Решение об использовании PVD диктуется точными инженерными требованиями к электронному компоненту.

• Если ваш основной акцент — производство полупроводников: PVD — это обязательный, важный шаг для осаждения металлических и диэлектрических слоев, которые образуют транзисторы и межсоединения на интегральной схеме.
• Если ваш основной акцент — защита компонентов: PVD обеспечивает чрезвычайно тонкое, твердое и инертное покрытие, которое может защитить чувствительную электронику от факторов окружающей среды без значительного увеличения размера или веса.
• Если ваш основной акцент — передовые оптические системы: PVD является стандартным методом для нанесения антибликовых или специфических волновых фильтрующих покрытий на датчики камер, солнечные элементы и дисплейные панели.

В конечном итоге, физическое осаждение из паровой фазы является одной из ключевых технологий, которая преобразует дизайн микрочипа в физическую реальность.

Сводная таблица:

Аспект	Описание
Основное применение	Осаждение ультратонких, высокоэффективных пленок для микрочипов и компонентов.
Ключевые применения	Производство полупроводников, защита компонентов, оптические покрытия для датчиков и дисплеев.
Ключевое преимущество	Нанометровая точность и контроль толщины и однородности пленки.
Основное ограничение	Процесс прямой видимости; сложно для сложных 3D-форм.
