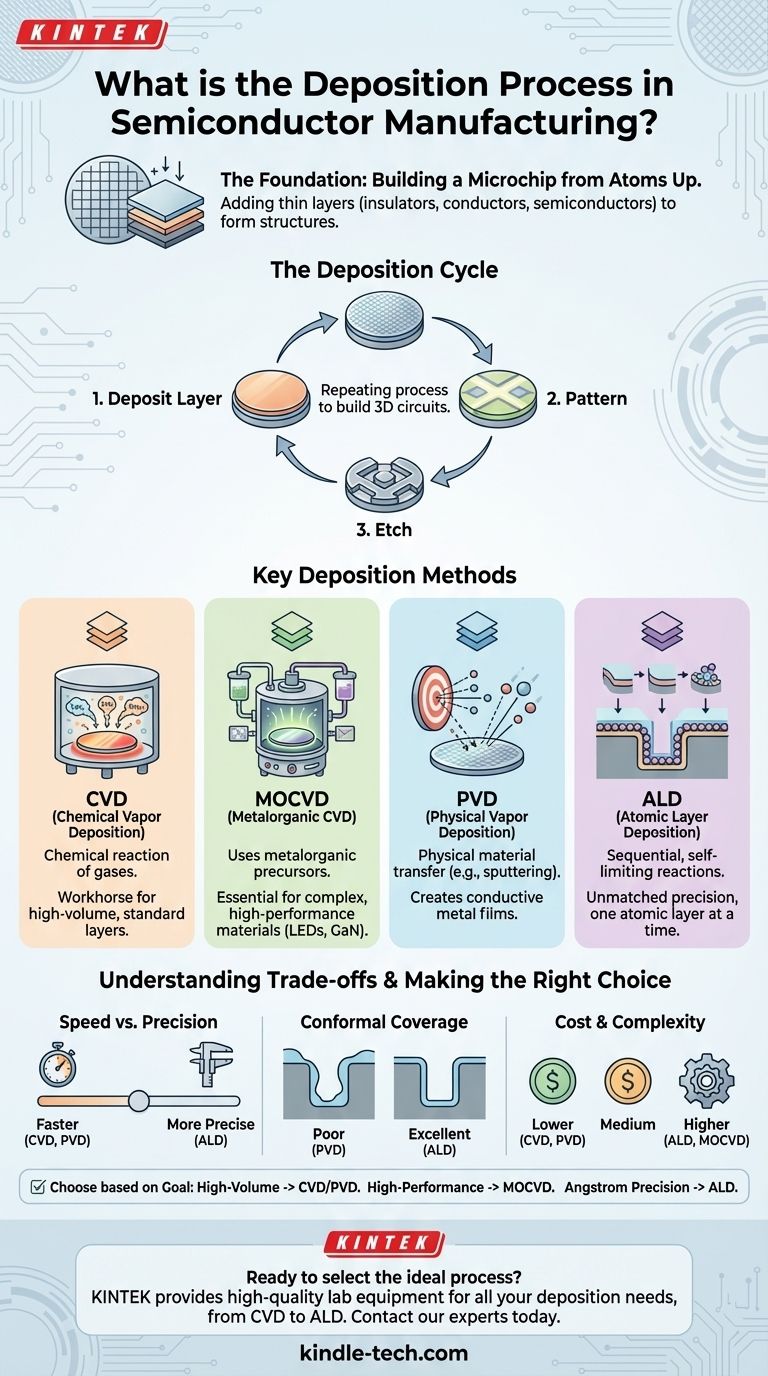

Что такое процесс осаждения в производстве полупроводников? Построение микросхем слой за слоем

В производстве полупроводников осаждение является фундаментальным процессом добавления тонких слоев материала на кремниевую пластину. Эти слои являются основными строительными блоками — изоляторами, проводниками и полупроводниками, — которые формируются и травятся для создания сложных трехмерных структур микросхемы.

Осаждение — это не единичное действие, а семейство высококонтролируемых методов для послойного создания чипа. Выбор метода является критически важным инженерным решением, балансирующим потребность в скорости, точности и свойствах материала для каждого конкретного этапа процесса изготовления.

Цель осаждения: создание микросхемы с нуля

Осаждение — это основной этап в повторяющемся цикле изготовления полупроводников. Инженеры многократно наносят слой, формируют его с помощью фотолитографии, а затем удаляют нежелательный материал для формирования схем.

От изоляторов к проводникам

Осаждение используется для добавления всех типов материалов, необходимых для функционирующего транзистора. Это включает диэлектрические пленки, которые изолируют провода друг от друга, проводящие металлические пленки, которые образуют провода и межсоединения, и кристаллические полупроводниковые пленки, которые образуют каналы транзисторов.

Создание структур с атомной точностью

Наносимые слои невероятно тонки, часто измеряются в ангстремах или нанометрах — иногда всего в несколько атомов толщиной. Качество этого процесса осаждения напрямую влияет на конечную производительность, энергопотребление и надежность чипа.

Ключевые методы осаждения и их роли

Различные методы используются в зависимости от осаждаемого материала и требуемых характеристик пленки, таких как однородность ее толщины и то, насколько хорошо она покрывает сложные, не плоские поверхности.

Химическое осаждение из газовой фазы (CVD)

CVD — это рабочая лошадка отрасли. Он включает подачу газов-прекурсоров в камеру, где они реагируют на горячей поверхности пластины, оставляя твердую тонкую пленку. «Пар» в названии относится к этим газообразным химическим прекурсорам.

Фокус на MOCVD

Специализированным и значимым подмножеством CVD является металлоорганическое химическое осаждение из газовой фазы (MOCVD). Оно использует металлоорганические соединения в качестве прекурсоров и необходимо для создания высококачественных, сложных полупроводниковых материалов для таких устройств, как светодиоды и мощные транзисторы.

MOCVD ценится за его способность достигать высокой точности и гибкости материалов в крупносерийном производстве, что делает его экономически эффективным методом для передовых конструкций чипов.

Физическое осаждение из газовой фазы (PVD)

В отличие от химических реакций CVD, методы PVD физически переносят материал на пластину. Распространенной техникой является распыление, при котором мишень из желаемого материала бомбардируется ионами, выбивая атомы, которые затем оседают на пластине и покрывают ее.

Атомно-слоевое осаждение (ALD)

ALD — это самый точный из доступных методов. Он создает материал, подвергая пластину последовательным, самоограничивающимся химическим реакциям, осаждая ровно один атомный слой за раз. Этот беспрецедентный контроль критически важен для создания затворных оксидов и других ультратонких пленок в современных, передовых транзисторах.

Понимание компромиссов

Ни один метод осаждения не идеален для каждого применения. Выбор всегда включает балансирование конкурирующих факторов.

Скорость против точности

Существует прямая зависимость между скоростью роста слоя и точностью его контроля. Процессы, такие как CVD, обычно намного быстрее и имеют более высокую пропускную способность, чем ALD, который по своей природе медленный из-за послойного характера.

Конформное покрытие

Конформность — это способность пленки равномерно покрывать сложную трехмерную топографию. ALD обеспечивает почти идеальную конформность, что важно для облицовки глубоких траншей и сложных форм в современных транзисторах FinFET. CVD имеет хорошую конформность, в то время как PVD является процессом прямой видимости и с трудом равномерно покрывает вертикальные боковые стенки.

Стоимость и сложность

Оборудование, необходимое для этих процессов, значительно различается по стоимости и сложности. Системы ALD и MOCVD очень сложны и дороги, что оправдано только тогда, когда требуется максимальная точность или специфические свойства материала. Системы PVD и стандартные CVD могут быть более экономичными для менее критичных слоев.

Правильный выбор для вашей цели

Выбор метода осаждения определяется конкретными требованиями к создаваемому слою.

• Если ваша основная задача — крупносерийное производство стандартных изоляционных или металлических слоев: Химическое осаждение из газовой фазы (CVD) и Физическое осаждение из газовой фазы (PVD) часто обеспечивают наилучший баланс скорости, стоимости и качества.
• Если ваша основная задача — создание высокопроизводительных составных полупроводников, таких как GaN или GaAs: Металлоорганическое CVD (MOCVD) является отраслевым стандартом благодаря своей точности и способности контролировать сложный состав материала.
• Если ваша основная задача — создание передовых логических транзисторов с точностью до ангстрема: Атомно-слоевое осаждение (ALD) необходимо благодаря беспрецедентному контролю толщины и способности конформно покрывать сложные 3D-структуры.

В конечном итоге, освоение осаждения заключается в выборе правильного инструмента для точного построения каждого конкретного слоя полупроводникового устройства.

Сводная таблица:

Метод	Полное название	Ключевая характеристика	Основное применение
CVD	Химическое осаждение из газовой фазы	Химическая реакция газов на поверхности пластины	Крупносерийное производство стандартных слоев
MOCVD	Металлоорганическое химическое осаждение из газовой фазы	Использует металлоорганические прекурсоры для сложных материалов	Светодиоды, мощные транзисторы (GaN, GaAs)
PVD	Физическое осаждение из газовой фазы	Физический перенос материала (например, распыление)	Проводящие металлические слои
ALD	Атомно-слоевое осаждение	Осаждает один атомный слой за раз	Ультратонкие, точные пленки для передовых транзисторов
