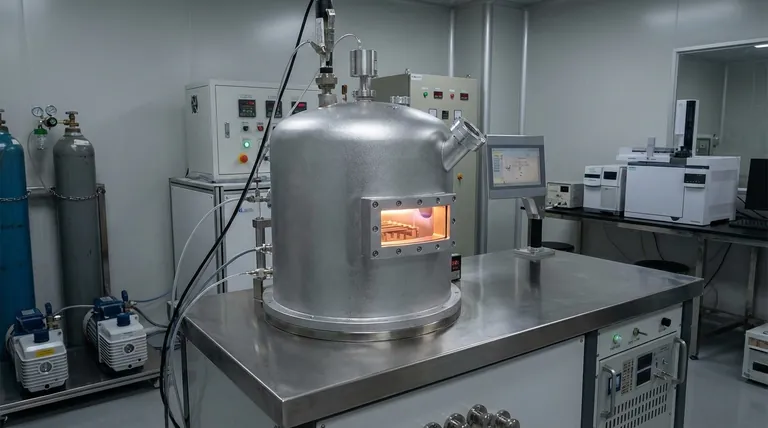

Что такое установка для осаждения? Ваше руководство по системам прецизионного нанесения тонких пленок

По сути, установка для осаждения — это система, предназначенная для нанесения ультратонкого, строго контролируемого слоя материала — часто толщиной всего в несколько атомов — на поверхность или объект. Эти установки являются критически важными инструментами, используемыми для создания функциональных покрытий и формирования базовых слоев высокотехнологичных компонентов, от полупроводниковых чипов и солнечных элементов до износостойких режущих инструментов.

Основная функция любой установки для осаждения заключается в переносе исходного материала на целевую поверхность, известную как подложка. Фундаментальное различие между методами заключается в том, как этот материал переносится: либо в виде реактивного химического газа (химическое осаждение из газовой фазы), либо в виде испаренного твердого вещества или жидкости (физическое осаждение из газовой фазы).

Основная функция: Строительство от атома к атому

Чтобы понять установку, вы должны сначала понять процесс. Осаждение — это, по сути, метод передового производства, при котором материалы создаются слой за слоем из атомов или молекул.

Что такое "тонкая пленка"?

Целью осаждения является создание тонкой пленки. Это не похоже на слой краски; это спроектированный слой с определенными физическими, химическими или электрическими свойствами.

Эти пленки невероятно тонкие, часто измеряются в нанометрах, и должны быть идеально однородными для правильного функционирования.

Подложка: Основа

Поверхность, на которую наносится пленка, называется подложкой. Это может быть практически что угодно, включая кремниевую пластину для микрочипа, кусок стекла для солнечной панели или металлическое сверло.

Почему этот процесс необходим

Это точное послойное нанесение необходимо для современных технологий. Оно используется для создания сложных, многослойных структур внутри компьютерных чипов или для нанесения покрытий, которые придают материалу новые свойства.

Например, осаждение используется в электронике для полупроводников, на режущих инструментах для предотвращения коррозии и износа, а также для создания фотоэлектрических материалов в тонкопленочных солнечных элементах.

Две основные философии осаждения

Хотя существует множество вариаций, почти все процессы осаждения делятся на одну из двух основных категорий в зависимости от состояния исходного материала.

Химическое осаждение из газовой фазы (CVD)

При CVD установка вводит один или несколько летучих газов-прекурсоров в реакционную камеру. Эти газы разлагаются или реагируют на нагретой поверхности подложки, оставляя желаемую твердую тонкую пленку.

Это процесс создания материала непосредственно на поверхности посредством химической реакции. Этот метод часто используется для выращивания высокоупорядоченных материалов, таких как углеродные нанотрубки и полупроводниковые слои.

Физическое осаждение из газовой фазы (PVD)

При PVD исходный материал начинается как твердое вещество или жидкость. Внутри вакуумной камеры этот источник затем испаряется физическими способами, такими как нагревание до испарения (термическое испарение) или бомбардировка ионами до выброса атомов (распыление).

Этот пар затем проходит через вакуум и конденсируется на подложке, образуя тонкую пленку. Это процесс физического перемещения материала от источника к цели.

Понимание компромиссов и сложностей

Выбор метода осаждения является критически важным инженерным решением, обусловленным желаемым результатом, и сам процесс далеко не прост.

Проблема контроля

Успешное выполнение осаждения требует чрезвычайно высокого уровня мастерства и точности. Установка должна идеально контролировать такие переменные, как температура, давление, состав газа и уровни мощности.

Любое отклонение может испортить однородность пленки, адгезию или функциональные свойства.

Выбор правильного метода

Выбор между CVD и PVD полностью зависит от применения. Факторы включают материал, который будет нанесен, подложку, на которую он наносится, и желаемые свойства конечной пленки.

Например, CVD превосходно создает высокочистые, кристаллические пленки для электроники, в то время как PVD часто предпочтительнее для прочных металлических покрытий на инструментах.

Роль плазмы и вакуума

Большинство процессов осаждения происходят в вакууме, чтобы предотвратить реакцию исходного пара с воздухом и образование примесей.

Кроме того, многие передовые системы используют плазму (ионизированный газ) для облегчения процесса. Плазма может помочь разложить газы-прекурсоры в CVD при более низких температурах или увеличить энергию атомов в PVD для создания более плотных, более устойчивых пленок.

Правильный выбор для вашей цели

Ваш выбор технологии осаждения полностью диктуется свойствами, которые вам нужны в конечной тонкой пленке.

• Если ваша основная цель — создание сложных, высокочистых полупроводниковых или кристаллических структур: CVD часто является предпочтительным методом из-за его способности выращивать однородные, хорошо упорядоченные слои посредством контролируемых химических реакций.
• Если ваша основная цель — нанесение твердых, износостойких металлических или керамических покрытий: Методы PVD, такие как магнетронное распыление, часто используются из-за их сильной адгезии и универсальности с широким спектром исходных материалов.

В конечном итоге, установка для осаждения — это прецизионный инструмент для инженерии материалов на наноуровне, обеспечивающий производительность и функциональность бесчисленных современных технологий.

Сводная таблица:

Аспект	Химическое осаждение из газовой фазы (CVD)	Физическое осаждение из газовой фазы (PVD)
Исходный материал	Реактивные газы-прекурсоры	Твердый или жидкий исходный материал
Принцип процесса	Химическая реакция на поверхности подложки	Физическое испарение и конденсация
Общие применения	Высокочистые полупроводниковые слои, кристаллические пленки	Твердые, износостойкие металлические/керамические покрытия
Типичная среда	Контролируемая атмосфера, часто с плазмой	Камера высокого вакуума
