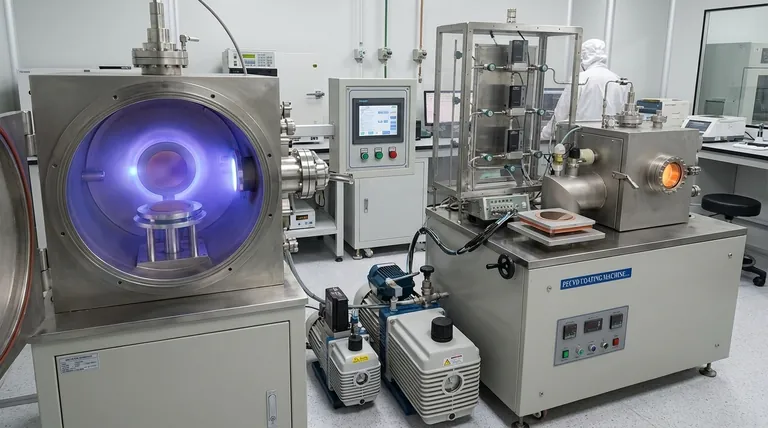

Осаждение тонких пленок - важнейший процесс в различных отраслях промышленности, включая электронику, оптику и нанесение покрытий, где необходим точный контроль свойств материалов.Методы осаждения тонких пленок в целом делятся на химические и физические, каждый из которых имеет свой набор процессов и применений.Химические методы предполагают химические реакции для формирования пленки, в то время как физические методы основаны на физических процессах, таких как испарение или напыление.Выбор метода зависит от желаемых свойств пленки, материала подложки и конкретных требований к применению.Ниже мы подробно рассмотрим основные методы осаждения тонких пленок.
Ключевые моменты:
-
Химическое осаждение из паровой фазы (CVD):
- Процесс: CVD предполагает использование химических реакций для нанесения тонкой пленки на подложку.Газы-прекурсоры вводятся в реакционную камеру, где они вступают в реакцию или разлагаются на поверхности подложки, образуя желаемую пленку.
- Типы: Распространенными вариантами являются плазменно-усиленный CVD (PECVD), в котором для усиления реакции используется плазма, и атомно-слоевое осаждение (ALD), в котором пленки осаждаются по одному атомному слою за раз.
- Области применения: CVD широко используется в производстве полупроводников, оптических и защитных покрытий благодаря своей способности создавать высококачественные однородные пленки.
-
Физическое осаждение из паровой фазы (PVD):
- Процесс: Методы PVD подразумевают физический перенос материала от источника к подложке.Это может быть достигнуто путем испарения, напыления или других физических процессов.
- Типы: К распространенным методам PVD относятся термическое испарение, электронно-лучевое испарение и напыление.Импульсное лазерное осаждение (PLD) - еще один метод PVD, при котором лазер используется для выжигания материала из мишени.
- Области применения: PVD используется в областях, требующих высокой чистоты пленки, например, при производстве тонкопленочных солнечных элементов, декоративных покрытий и твердых покрытий для инструментов.
-
Атомно-слоевое осаждение (ALD):
- Процесс: ALD - это специализированная разновидность CVD, при которой пленки наносятся по одному атомному слою за раз.Это достигается путем чередования воздействия на подложку различных газов-прекурсоров, что позволяет точно контролировать толщину и состав пленки.
- Области применения: ALD особенно полезен в областях, где требуются очень тонкие и конформные пленки, например, при изготовлении современных полупроводниковых устройств и наноразмерных покрытий.
-
Распылительный пиролиз:
- Процесс: Пиролиз распылением предполагает распыление раствора, содержащего нужный материал, на нагретую подложку.Растворитель испаряется, а оставшийся материал разлагается, образуя тонкую пленку.
- Применение: Этот метод широко используется для нанесения пленок оксидов металлов, например, используемых в солнечных батареях и датчиках, благодаря своей простоте и экономичности.
-
Техника нанесения жидких покрытий:
- Процесс: Методы нанесения жидких покрытий, такие как спин-напыление и окунание, подразумевают нанесение жидкого раствора или суспензии материала на подложку.Затем жидкость высушивается или отверждается, образуя тонкую пленку.
- Типы: Спин-покрытие широко используется в полупроводниковой промышленности для нанесения слоев фоторезиста, а окунание - для создания оптических покрытий и тонких пленок сложной формы.
- Области применения: Эти методы идеально подходят для применения в областях, где требуются покрытия большой площади или пленки со специфическими оптическими свойствами.
-
Гальваническое покрытие:
- Процесс: Гальваника предполагает осаждение тонкой пленки на проводящую подложку путем пропускания электрического тока через раствор, содержащий ионы нужного металла.
- Применение: Этот метод обычно используется для нанесения металлических покрытий, таких как золото или никель, на электронные компоненты и декоративные изделия.
-
Золь-гель процесс:
- Процесс: Процесс золь-гель предполагает образование геля из коллоидного раствора (золя) материала, который затем высушивается и подвергается термообработке для получения тонкой пленки.
- Области применения: Этот метод используется для осаждения керамических и стеклянных пленок, в частности, при производстве оптических покрытий и защитных слоев.
-
Молекулярно-лучевая эпитаксия (MBE):
- Процесс: MBE - это высококонтролируемая технология PVD, при которой пучки атомов или молекул направляются на подложку в условиях сверхвысокого вакуума, что позволяет выращивать высококачественные кристаллические пленки.
- Области применения: MBE в основном используется в полупроводниковой промышленности для выращивания эпитаксиальных слоев в передовых электронных и оптоэлектронных устройствах.
В заключение следует отметить, что выбор метода осаждения тонких пленок зависит от конкретных требований, предъявляемых к приложению, включая желаемые свойства пленки, материал подложки и масштабы производства.Каждый метод обладает уникальными преимуществами и подходит для различных типов материалов и применений.Понимание этих методов очень важно для выбора подходящей техники для конкретной задачи осаждения тонких пленок.
Сводная таблица:
| Метод | Процесс | Области применения |
|---|---|---|
| Химическое осаждение из паровой фазы (CVD) | Использует химические реакции для осаждения пленок; включает PECVD и ALD. | Производство полупроводников, оптических покрытий, защитных покрытий. |
| Физическое осаждение из паровой фазы (PVD) | Основано на физических процессах, таких как испарение или напыление. | Тонкопленочные солнечные элементы, декоративные покрытия, твердые покрытия для инструментов. |
| Атомно-слоевое осаждение (ALD) | Осаждение пленок по одному атомному слою за раз для точного контроля. | Передовые полупроводниковые устройства, наноразмерные покрытия. |
| Пиролиз распылением | Распыление раствора на нагретую подложку; растворитель испаряется, образуя пленку. | Пленки оксидов металлов для солнечных батарей и датчиков. |
| Техника нанесения жидких покрытий | Включает спин-покрытие и окунание для нанесения пленок большой площади или оптических пленок. | Нанесение слоев фоторезиста, оптических покрытий на сложные формы. |
| Гальваника | Осаждение металлических пленок с помощью электрического тока в растворе. | Металлические покрытия для электронных компонентов и декоративных изделий. |
| Золь-гель процесс | Формирование пленок из коллоидного раствора, сушка и термообработка. | Керамические и стеклянные пленки для оптических покрытий и защитных слоев. |
| Молекулярно-лучевая эпитаксия (MBE) | Использование пучков атомов/молекул в сверхвысоком вакууме для получения кристаллических пленок. | Эпитаксиальные слои в современных электронных и оптоэлектронных устройствах. |
